Жесткий диск | 23
4 Выверните винты
,
которыми кронштейн жесткого диска крепится к жесткому диску
.
5 Приподнимите жесткий диск и извлеките его из каркаса .
Установка жесткого диска
Последовательность действий
1 Выньте новый жесткий диск из упаковки .
Сохраняйте оригинальную упаковку для хранения или транспортировки
жесткого диска .
2 Совместите резьбовые отверстия на каркасе жесткого диска с резьбовыми
отверстиями на жестком диске .
3 Установите на место винты , которыми каркас жесткого диска крепится к
жесткому диску .
4 Установите жесткий диск в сборе на место в основание компьютера .
5 Потянув за язычок , сдвиньте жесткий диск в сборе по направлению к передней
стенке компьютера , чтобы подключить жесткий диск в сборе к разъему на
системной плате .
6 Установите на место винты , которыми жесткий диск в сборе крепится к
корпусу компьютера .

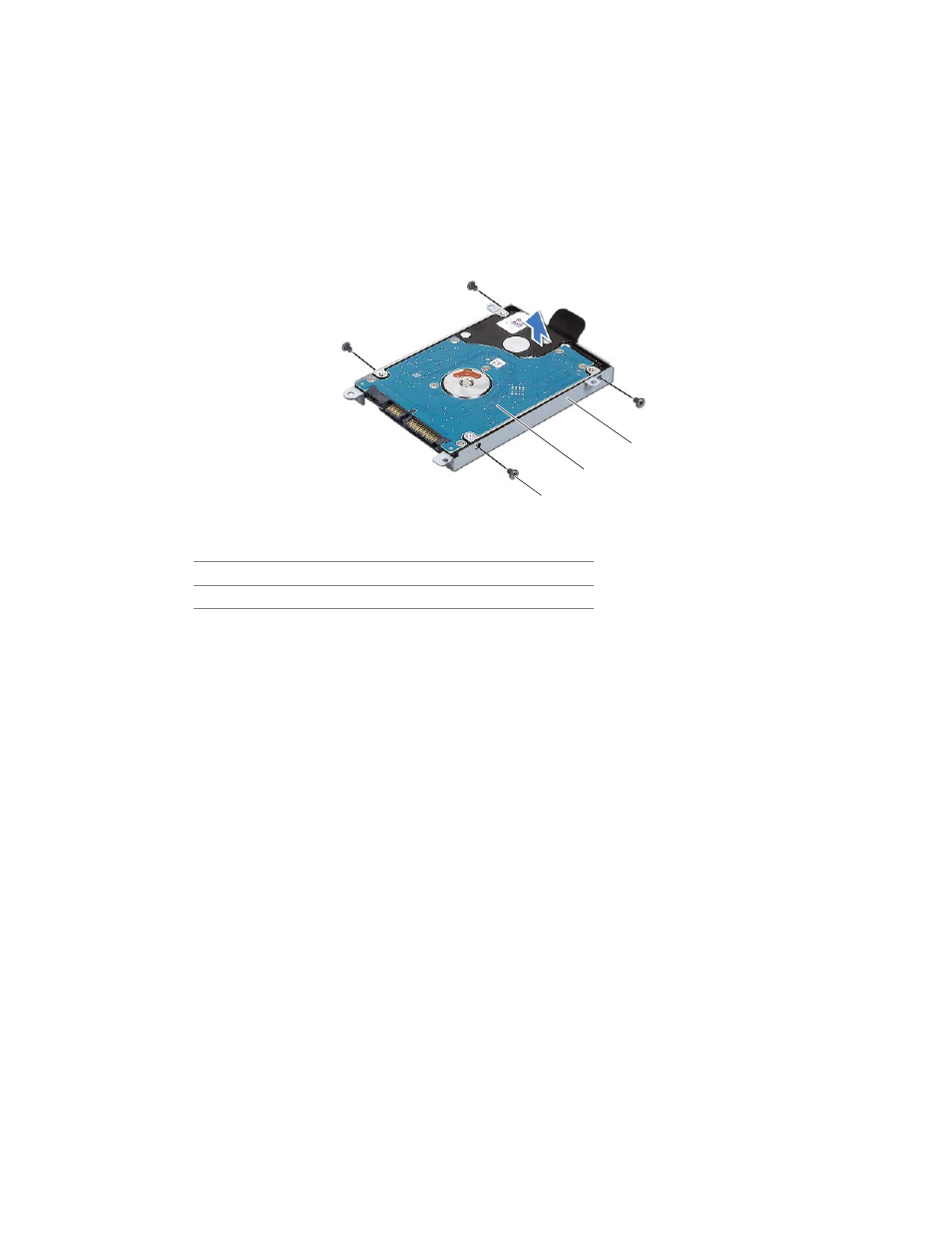

1 винты (4) 2 жесткий диск
3 кронштейн для жесткого диска
