Дисплей в сборе | 39
Снятие заглушек шарниров
Предварительные условия
1 Извлеките аккумулятор . См . раздел « Извлечение аккумулятора » на стр . 13.
2 Снимите клавиатуру . См . раздел « Извлечение клавиатуры » на стр . 15.
3 Снимите нижнюю крышку . См . раздел « Снятие нижней крышки » на стр . 17.
4 Снимите упор для рук . См . раздел « Извлечение упора для рук » на стр . 27.
5 Снимите дисплей в сборе . См . раздел « Снятие дисплея в сборе » на стр . 35.
6 Снимите лицевую панель дисплея
.
См
.
раздел
«
Снятие лицевой панели
дисплея » на стр . 37.
Последовательность действий
1 Выверните винты , которыми заглушки шарнира крепятся к крышке дисплея .
2 Поднимите заглушку шарнира и вытяните антенные кабели через паз в
заглушке шарнира .

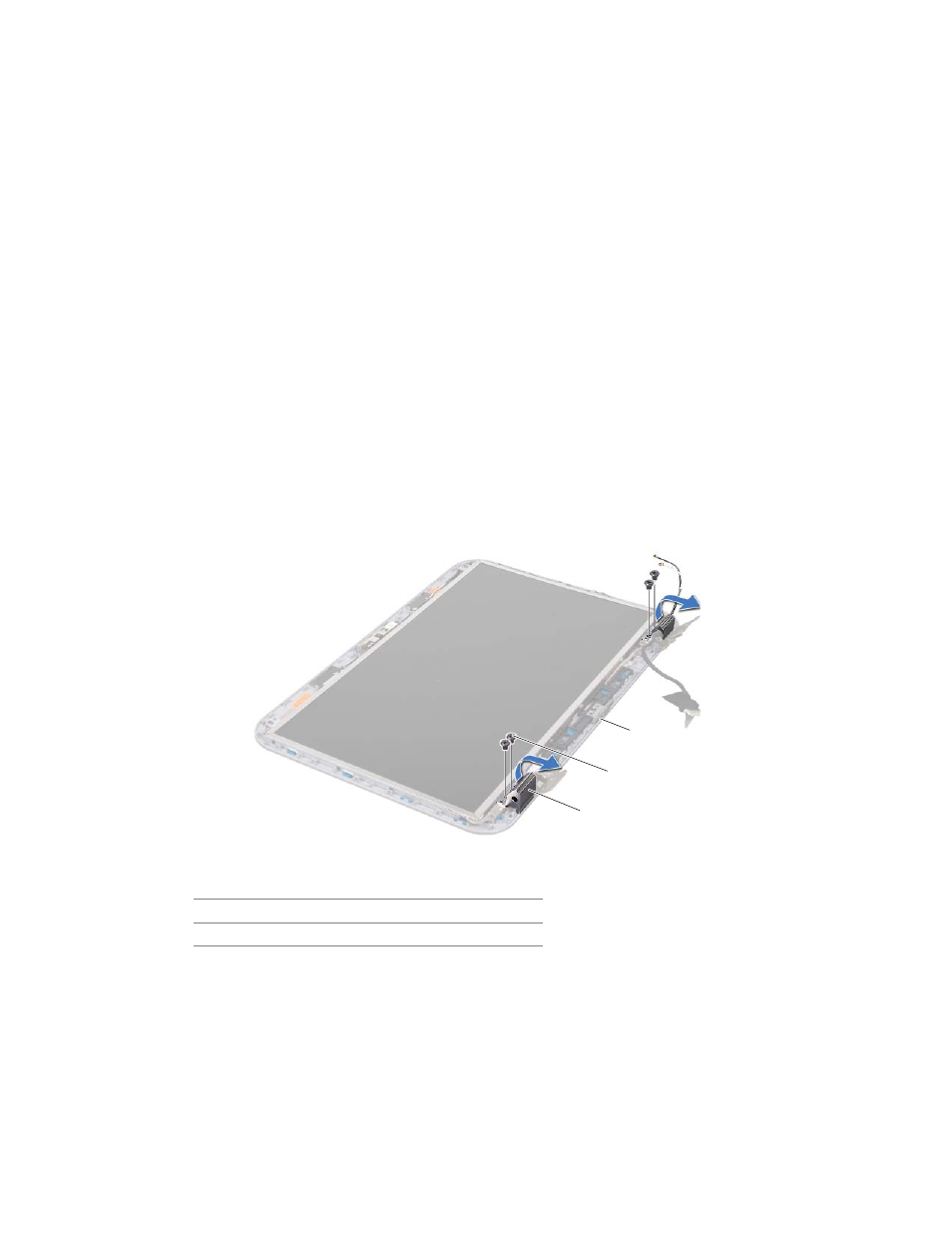

1 заглушки шарниров (2) 2 винты (4)
3 крышка дисплея
2
1
3
