Установка системной платы – Инструкция по эксплуатации Dell Inspiron Mini 10v (1018, Mid 2010)
Страница 46
14.
Снимите динамик
(см. раздел
Извлечение динамика
).
15.
Выкрутите винт
, который крепит системную плату к корпусу компьютера.
16.
Осторожно высвободите разъемы из слотов в основании компьютера
, приподнимите системную плату и снимите ее с основания компьютера.
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Совместите разъемы на системной плате со слотами на корпусе компьютера и расположите ее на основании компьютера
.
3.
Закрутите винт
, которым системная плата крепится к основанию компьютера.
4.
Установите динамик
(см. раздел
Обратная установка динамика
).
5.
Подсоедините кабель разъема адаптера переменного тока
, кабель платы с индикаторами состояния и кабель платы ввода-вывода к
соответствующим разъемам на системной плате
.
6.
Установите заземляющий винт
, которым кабель платы ввода-вывода крепится к системной плате.
7.
Установите опорные скобы
(см. раздел
Установка опорных скоб
).
8.
Установите на место дисплей в сборе
(смотрите раздел
Установка дисплея в сборе
).
9.
Установите среднюю крышку
(см. раздел
Установка средней крышки
).
10.
Установите мини
-плату (см. раздел
Замена мини
-платы
).
11.
Установите модуль памяти
(см. раздел
Установка модуля памяти
).
12.
Установите на место упор для рук в сборе
(смотрите раздел
Установка упора для рук в сборе
).

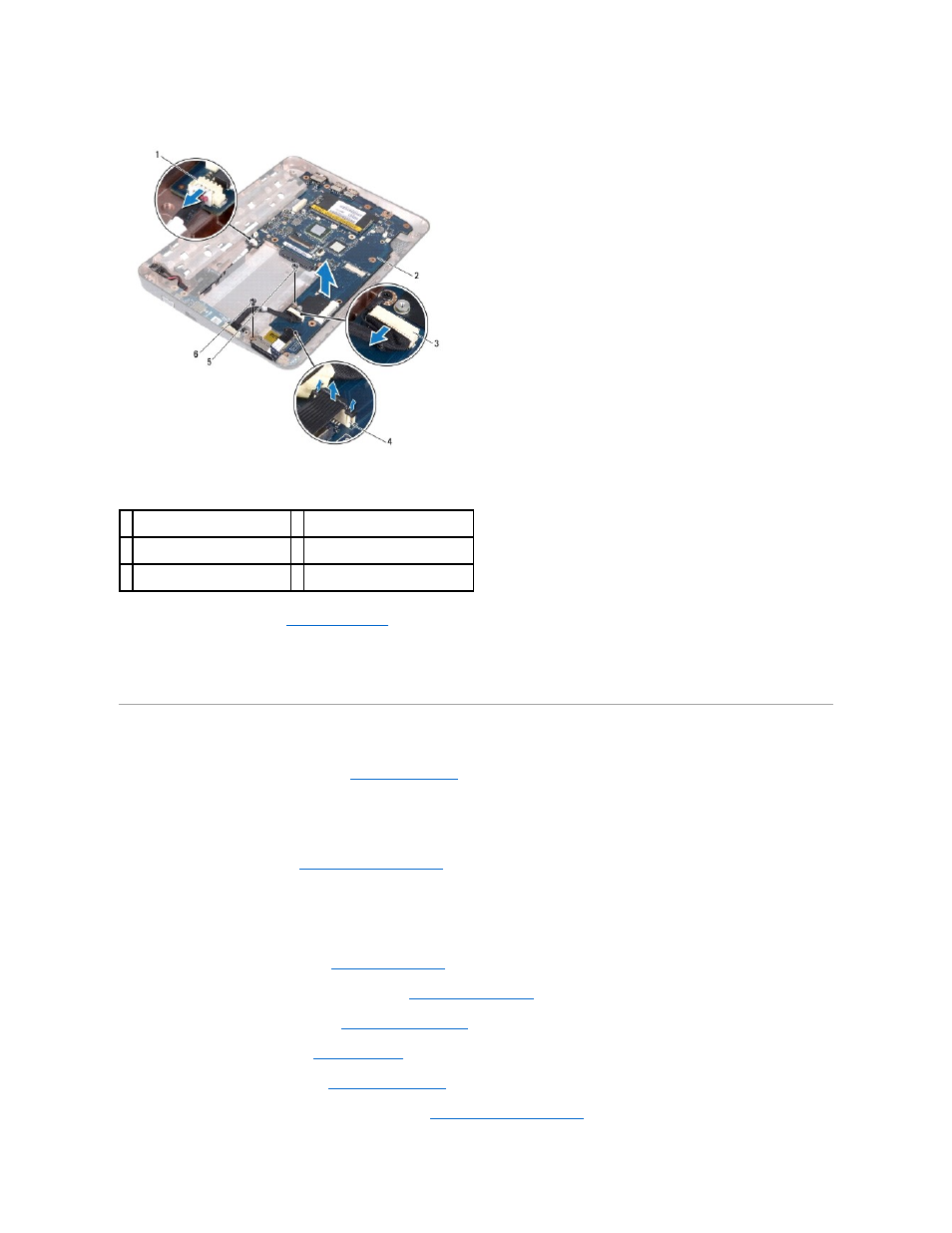

1 разъем кабеля адаптера
переменного тока
2 cистемная плата
3 разъем кабеля платы ввода-
вывода
4 разъем кабеля платы с
индикаторами состояния
5 винт заземления кабеля платы
ввода
-вывода
6 винт
