Страница 34

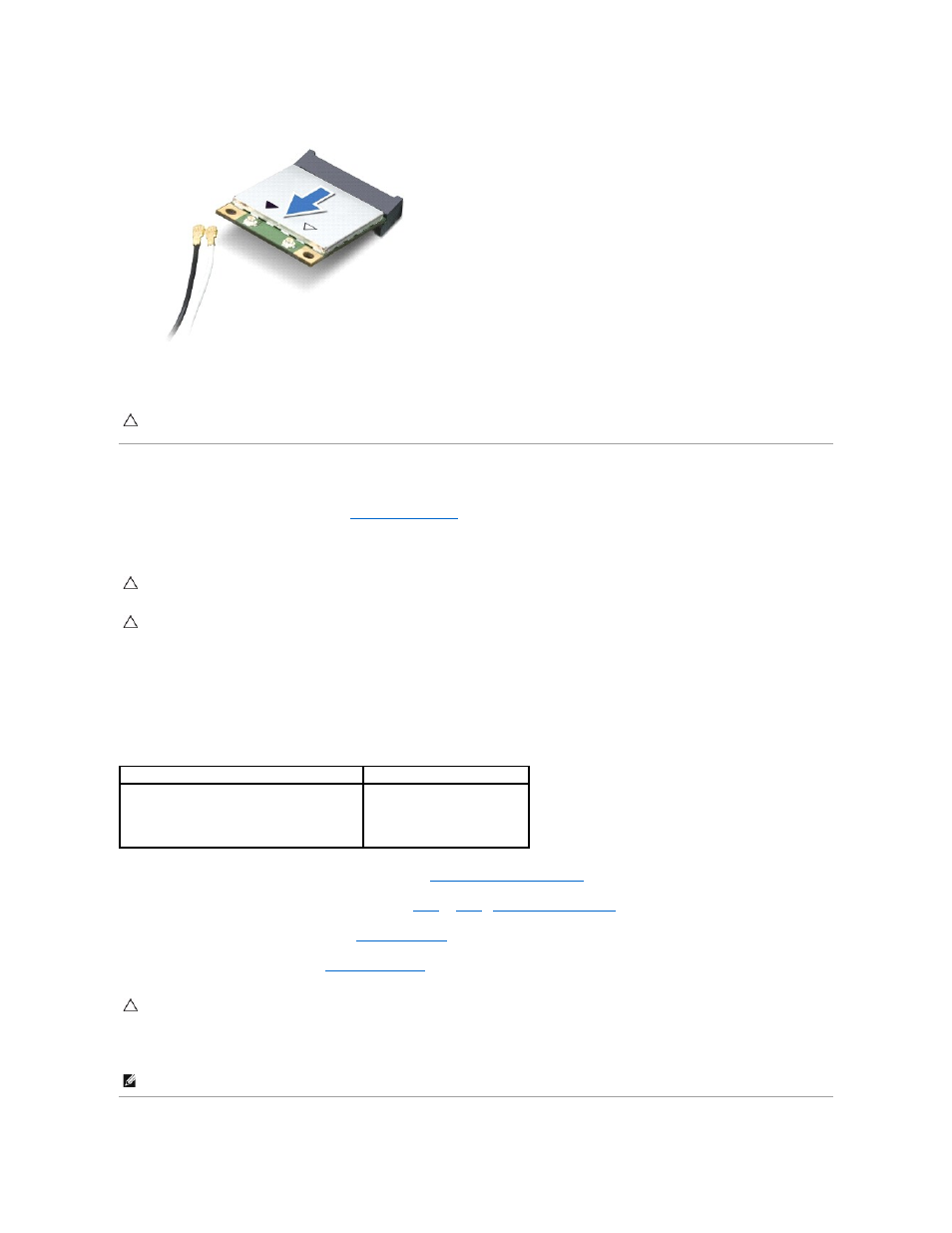

Замена мини
-платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Выньте мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом 45 градусов в разъем на системной плате.
4.
Нажмите на другой край мини
-платы, чтобы он вошел в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате соответствующие антенные кабели. В приведенной ниже таблице описывается схема цветов
антенных кабелей мини
- платы, поддерживаемой компьютером.
6.
Установите на место упор для рук в сборе
(смотрите раздел
Установка упора для рук в сборе
).
7.
Установите жесткий диск в сборе
(следуя инструкциям с
шаг
5
по
шаг
7
в
Установка жесткого диска
).
8.
Установите на место клавиатуру
(см. раздел
Замена клавиатуры
).
9.
Установите аккумулятор обратно
(см.
Замена аккумулятора
).
10.
Установите необходимые драйверы и утилиты для компьютера
.
ПРЕДУПРЕЖДЕНИЕ
.
Храните вынутую мини
-плату в защитной антистатической упаковке. Дополнительную информацию см. в разделе
«Защита от электростатического разряда» в указаниях по технике безопасности
, прилагаемых к компьютеру.
ПРЕДУПРЕЖДЕНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если вы будете нажимать слишком сильно, вы
можете повредить разъем
.
ПРЕДУПРЕЖДЕНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется
сопротивление
, проверьте разъемы на плате и на системной плате, и измените направление установки платы.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WLAN (2 антенных кабеля):
Основная сеть
WLAN (белый треугольник)
Вспомогательная сеть
WLAN (черный треугольник)
белый
черный
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно
внутри корпуса
. В противном случае можно повредить компьютер.
ПРИМЕЧАНИЕ
.
При установке платы связи другого производителя необходимо установить соответствующие драйверы и утилиты
.
