Плата с индикаторами состояния
Руководство по обслуживанию Dell™ Inspiron™ 1018
Извлечение платы с индикаторами состояния
Замена платы с индикаторами состояния
Извлечение платы с индикаторами состояния
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора ).
3. Снимите клавиатуру (смотрите раздел Извлечение клавиатуры ).
4. Извлеките жесткий диск в сборе (следуя инструкциям с шаг 4 по шаг 6 в Извлечение жесткого диска ).
5. Снимите упор для рук в сборе (см. раздел Снятие упора для рук в сборе ).
6. Извлеките модуль памяти (см. раздел Извлечение модуля памяти ).
7. Поднимите фиксаторы разъема и отсоедините кабель платы с индикаторами состояния от разъема системной платы .
8. Выверните винт , которым плата с индикаторами состояния крепится к основанию компьютера.
9. Приподнимите плату c индикаторами состояния и извлеките ее из основания компьютера.
ПРЕДОСТЕРЕЖЕНИЯ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Извлечение
аккумулятора ) перед началом работы с внутренними компонентами компьютера.

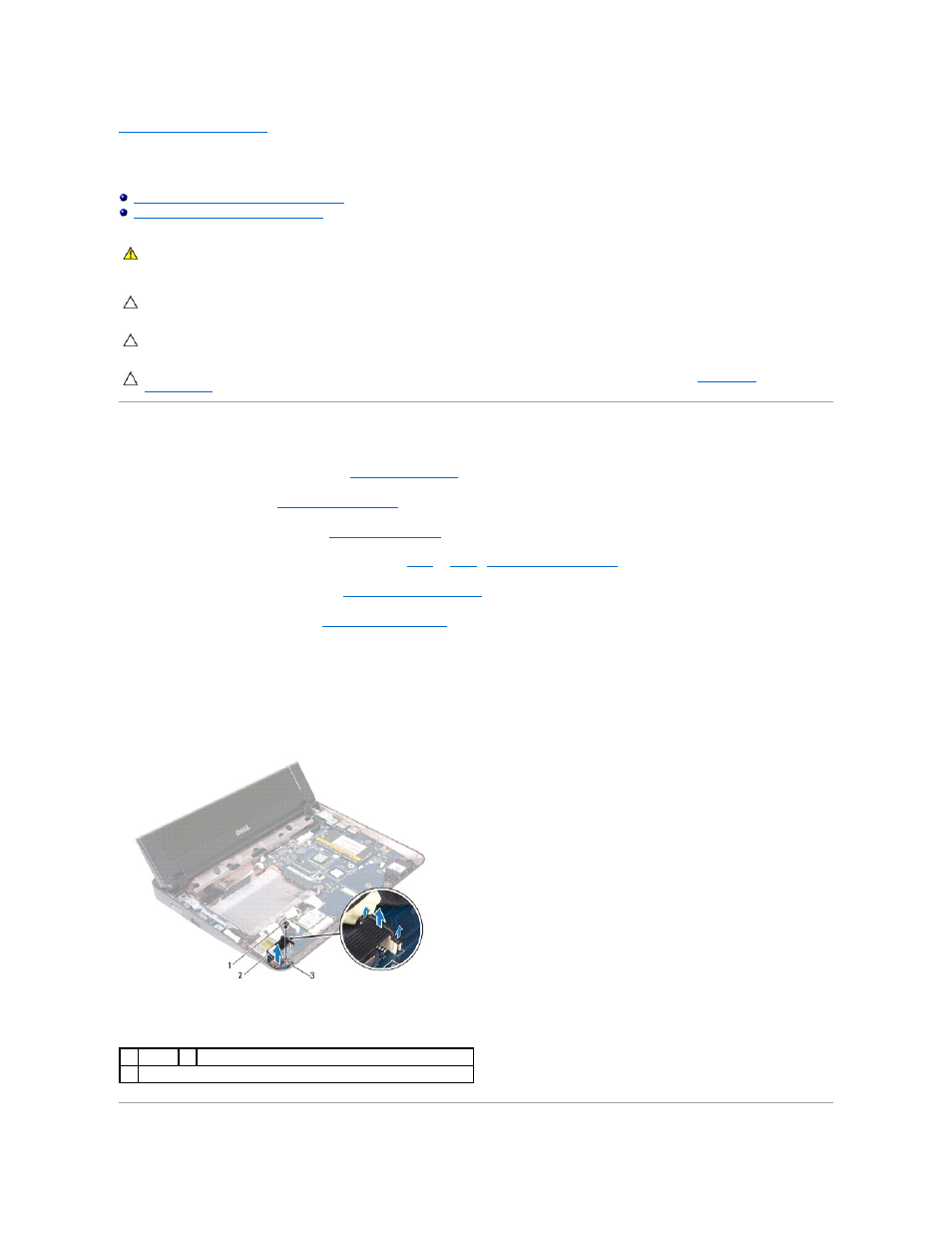

1 винт 2 кабель платы с индикаторами состояния
3 плата с индикаторами состояния
