20
О мониторе

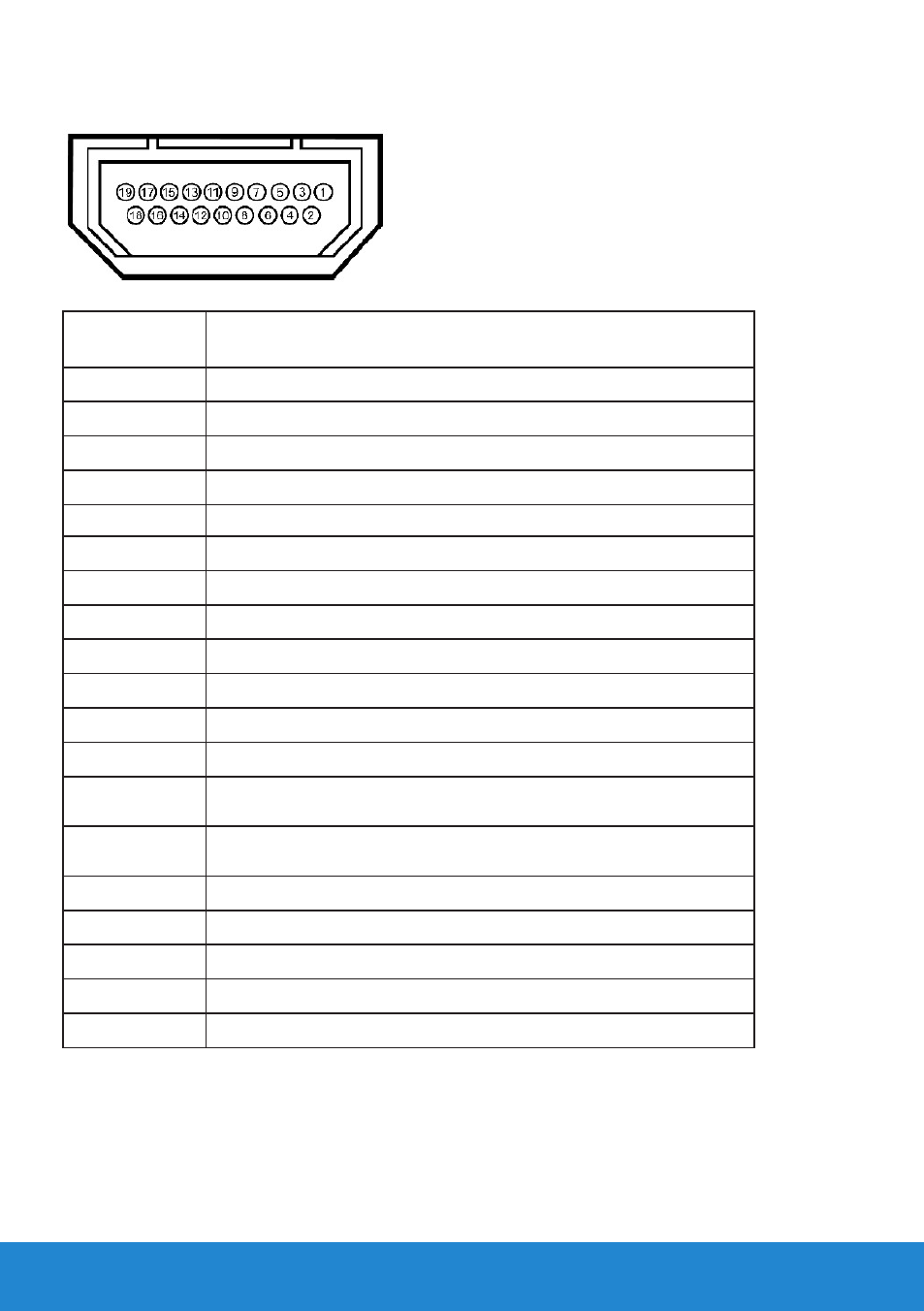

Разъем HDMI (MHL)
Номер
контакта
19-контактная сторона подключенного
сигнального кабеля
1
TMDS
ДАННЫЕ 2+
2
TMDS
ДАННЫЕ 2 ЭКРАН
3
TMDS
ДАННЫЕ 2-
4
TMDS ДАННЫЕ 1+
5
TMDS ДАННЫЕ 1 ЭКРАН
6
TMDS ДАННЫЕ 1-
7
TMDS ДАННЫЕ 0+
8
TMDS ДАННЫЕ 0 ЭКРАН
9
TMDS ДАННЫЕ 0-
10
TMDS
ТАКТОВЫЙ СИГНАЛ
11
TMDS
ТАКТОВЫЙ СИГНАЛ, ЭКРАН
12
TMDS
ТАКТОВЫЙ СИГНАЛ-
13
Зарезервировано (нормально замкнутоесостояние в
устройстве)
14
Зарезервировано (нормально замкнутоесостояние в
устройстве)
15
DDC
ТАКТОВЫЙ СИГНАЛ (SDA)
16
DDC ДАННЫЕ (SDA)
17
GND (земля)
18
ПИТАНИЕ +5 В
19
Определение “горячего” подключения
