330
Установка и замена компонентов
4
Приподнимите и извлеките платы типа «елочка» для модулей памяти
(
если таковые установлены).
5
Если установлена плата типа «елочка» для графических адаптеров,
извлеките ее:
a
Выверните четыре винта, которыми крепится плата.
b
Отсоедините кабель питания платы.
c
Слегка приподнимите плату и сдвиньте ее вправо под углом, чтобы
высвободить ее из опорной конструкции вентилятора платы и платы
типа «елочка» для модулей памяти.
d
Отложите плату типа «елочка» в сторону.

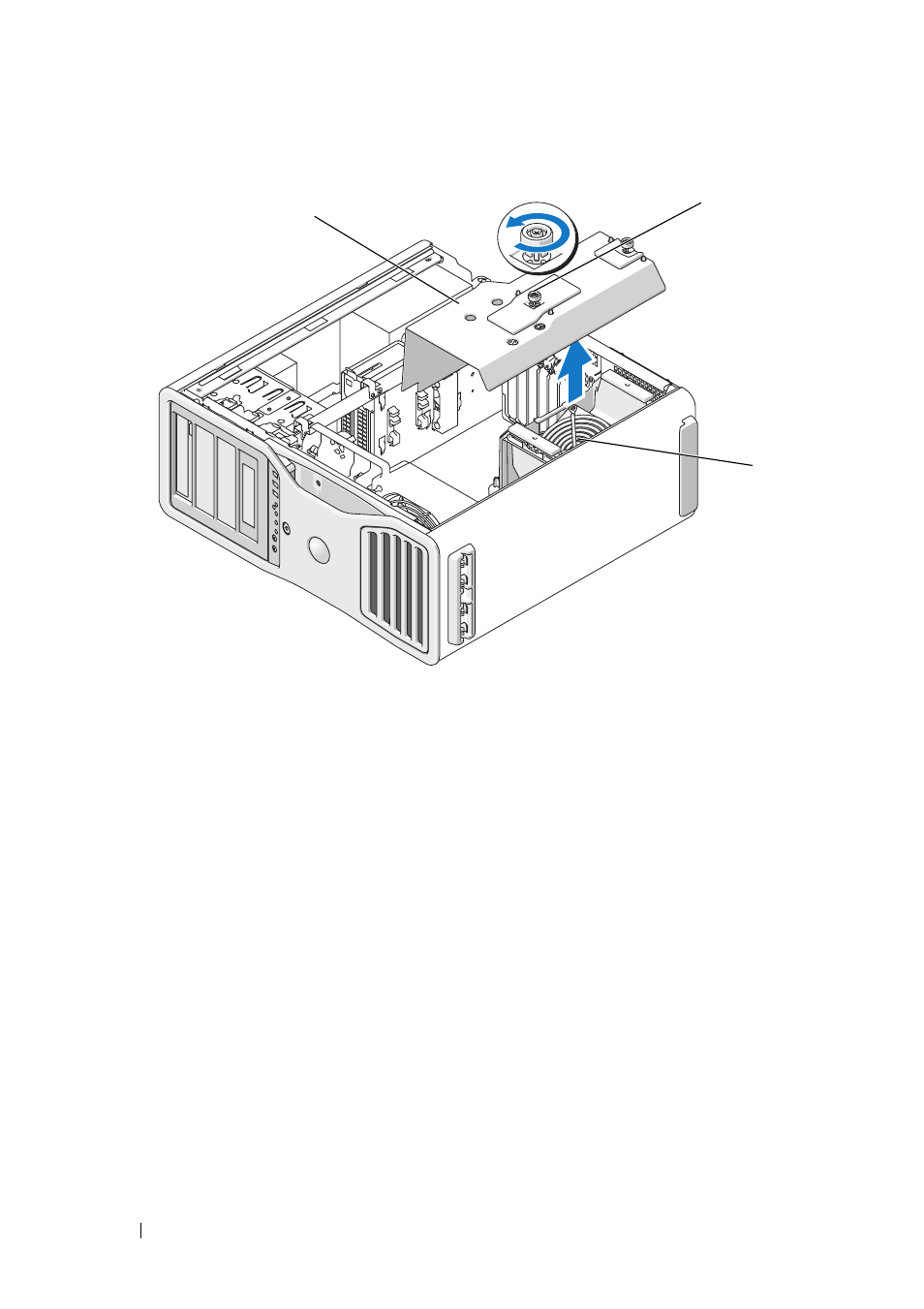

1
прижимная скоба отсека для модулей
памяти
2
винт с накатанной
головкой (2)
3
вентилятор модулей памяти
(
имеется только в компьютерах без плат
типа «елочка» для модулей памяти)
1
2
3
