236 Установка и замена компонентов
10
Убедитесь, что 3-я плата типа «елочка» для модулей памяти находится
над разъемом DIMM_3 системной платы, а 4-ая плата типа «елочка» для
модулей памяти находится над разъемом DIMM_4 системной платы.
Совместите выемку в нижней части каждой платы типа «елочка»
с поперечной планкой в каждом разъеме системной платы.
11
Вставьте обе платы типа «елочка» в разъемы до щелчка.
ПРИМЕЧАНИЕ. Если кабель питания платы типа «елочка» для
модулей памяти не подсоединен, система не будет загружаться.
12
Подсоедините кабели питания к 3-й и 4-ой платам типа «елочка» для
модулей памяти.
13
Убедитесь, что 1-ая плата типа «елочка» для модулей памяти находится
над разъемом DIMM_1 системной платы, а 2-ая плата типа «елочка» для
модулей памяти находится над разъемом DIMM_2 системной платы.
Совместите выемку в нижней части каждой платы типа «елочка»
с поперечной планкой в каждом разъеме системной платы.

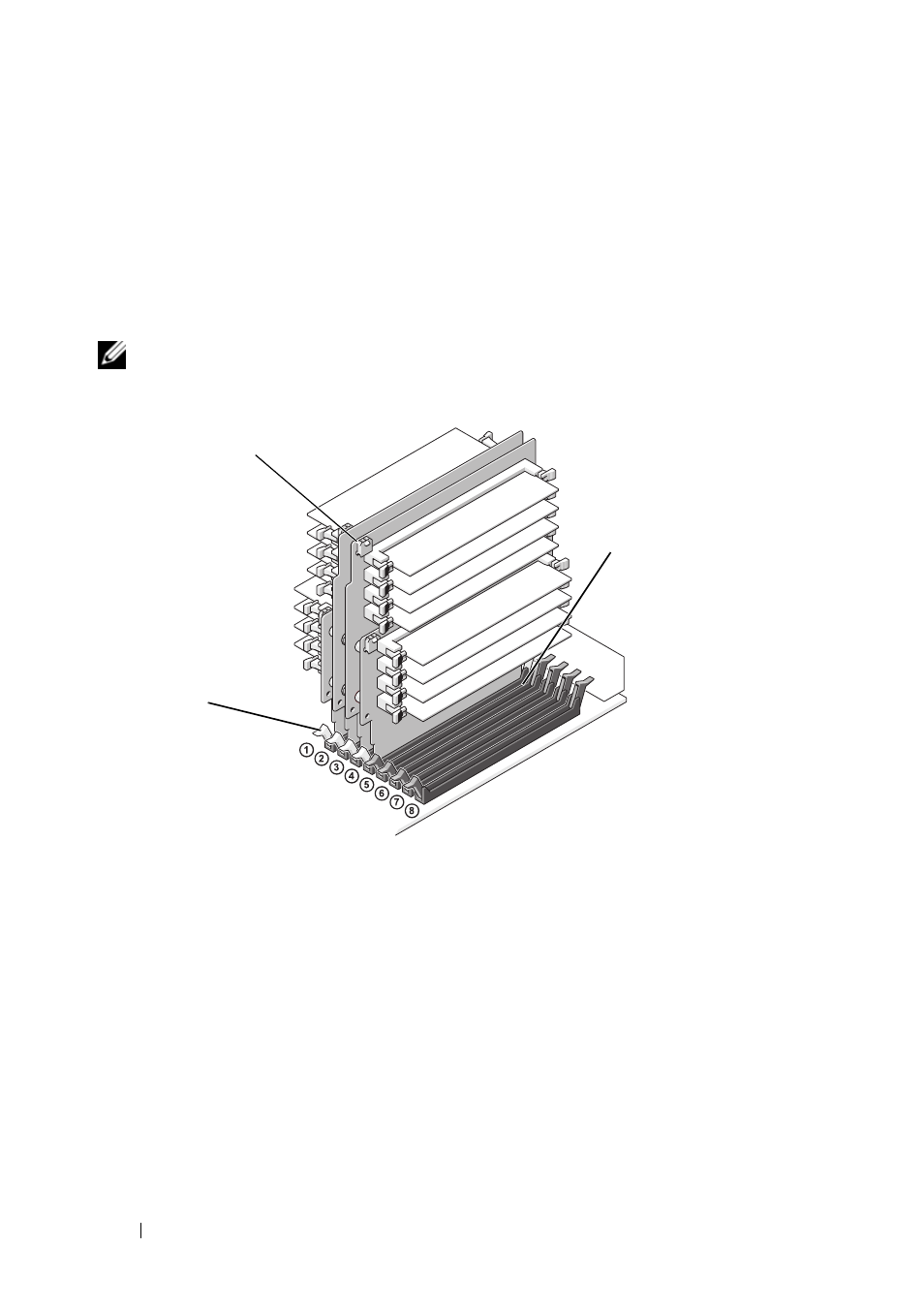

1
разъемы питания
2
разъем
3
фиксаторы (2)
3
2
1
