196
Установка и замена компонентов
8
Совместите уголки контакта 1 процессора и разъема.
ЗАМЕЧАНИЕ.
Во избежание повреждения проверьте правильность
совмещения процессора с разъемом, и не прикладывайте чрезмерных
усилий при установке процессора.
9
Осторожно вставьте процессор в разъем, не нажимая на него, и убедитесь,
что он вставлен правильно.

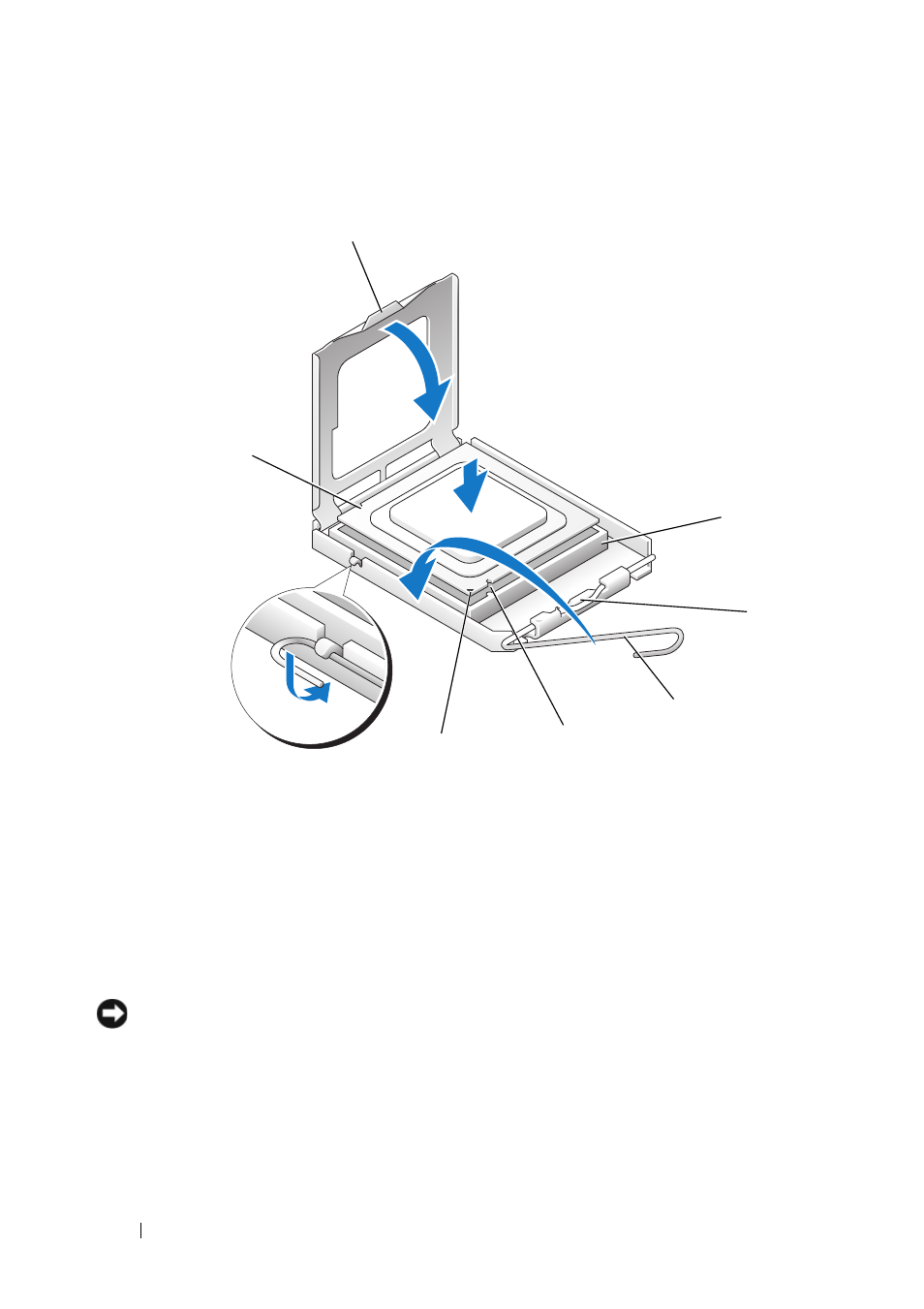

1
выступ
2
разъем процессора
3
центральная защелка
крышки
4
рычажок фиксатора гнезда
5
передний установочный
паз
6
указатель контакта 1 разъема и
процессора
7
задний установочный паз
2
4
6
5
7
1
3
