Установка
1. Сделайте вырез в столешнице в соответствии с
показанными размерами (рис. 1). (Пилите точно по
нарисованной линии.)
2. Зафиксируйте панель в соответствии с рис. 2.
Положение А следует использовать для
привинчивания пружин фиксаторов (рис. 1).
Важно. Винт следует закрутить в столешницу так, как
показано на рисунке.
Избегайте перезатягивания. Не пользуйтесь
электрическими или пневматическими отвертками, если
только они не имеют регулируемую силу затягивания
(тогда установите ее на 1 - 1,1 Нм).
3. Проверьте правильность установки и полноту
контакта уплотнителя.
4. Поместите стеклокерамическую варочную панель
в вырез.
Снятие стеклокерамической варочной
панели
1. Отсоедините прибор от электропитания.
2. Вытолкните панель снизу вверх.
Встроенные приборы можно устанавливать в мебель,
изготовленную из воспламеняемых материалов.
Однако, для этого необходимо чтобы все детали,
направляющие и т.п., боковые панели, которые
попадают в пространство под зонами нагрева, были
сделаны из невоспламеняемых материалов.
Минимальные размеры этого пространства: ширина
550 мм, высота 20 мм от нижней стороны варочной
панели, глубина 60 мм от задней стороны для столешниц
глубиной 600 мм. Стены и потолки над варочной
поверхностью из воспламеняемого материала следует
оборудовать покрытием, устойчи-вым в отношении
огня в соответствии действующими требованиями
пожарной безопасности.
Внимание! Изготовитель не несет
ответственности за монтаж или демонтаж
изделия (как при установке, так и при
возникновении необходимости демонтажа
изделия из кухонной мебели для проведения
ремонта или технического обслуживания).
На неисправности, вызванные неправиль-
ным монтажем или демонтажем изделия,
гарантия не распространяется.
Электрическое подключение
Прежде, чем подсоединять прибор, проверьте, чтобы

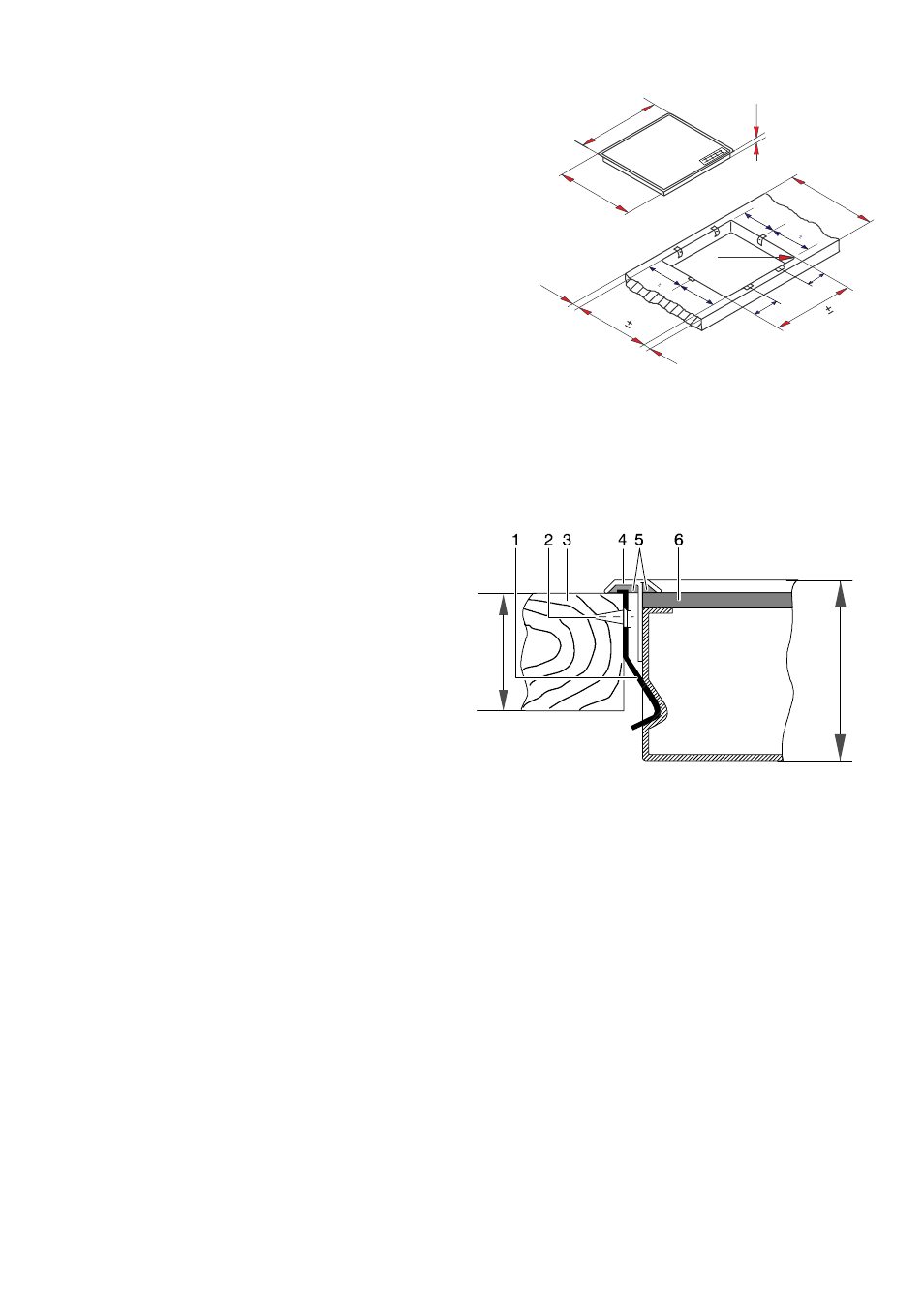

Рис. 1
Рис. 2
1 Рамка
2 Стеклокерамическая панель
3 Уплотнительная лента
4 Столешница
5 Пружина фиксатора
6 Винты
мин. 30 мм
48 мм
