Great Plains Mfg., Inc.
Раздел 3 Настройки
Распорка для
транспортировочных цилиндров
Подъемные транспортировочные цилиндры оснащены
распорками , предотвращающими выгибание цилиндров
при транспортировке. Эти распорки должны быть
правильно собраны, чтобы служить опорой для
цилиндров , предотвращая влияние боковых нагрузок на
цилиндры .
Если цилиндры снимаются или изнашиваются внутренние
ползуны моста, проведите сборку или регулировку
распорок так, как указано ниже. Используйте эту
процедуру для обоих опорных болтов на
транспортировочных подъемных цилиндрах.
См . Рисунок 3-9.
1. Вкрутите болт 1/2-на-5 1/2" болт (1) в распорку
цилиндра (2), прикрепленную болтами к штоковой
части цилиндра.
2. Накрутите три 1/2" контргайки (3) и одну 1/2" шайбу (4),
как указано на рисунке. Вначале затяните контргайку
относительно опоры цилиндра (2), а затем - две
остальные контргайки почти до отказа.
3. Установите цилиндр с опорными болтами (1),
проходящими сквозь кронштейн (5) на внешней трубке
и установите шпильки в штоковую часть и базовую
часть цилиндра.
4. Открутите внешнюю 1/2" контргайку до тех пор, пока
1/2" шайба (4) не коснется кронштейна на внешней
трубке . Не прикладывайте давление на цилиндр,
затягивая 1/2" контргайку. Когда шайба дотронется
кронштейна , закрепите внешнюю 1/2" контргайку при
помощи центральной 1/2" контргайкой.
5. Установите пружину (6) и 1/2" контргайку (7). Затяните
гайку , чтобы она прижала пружину на 1 1/4 дюйма (3,18
см ).

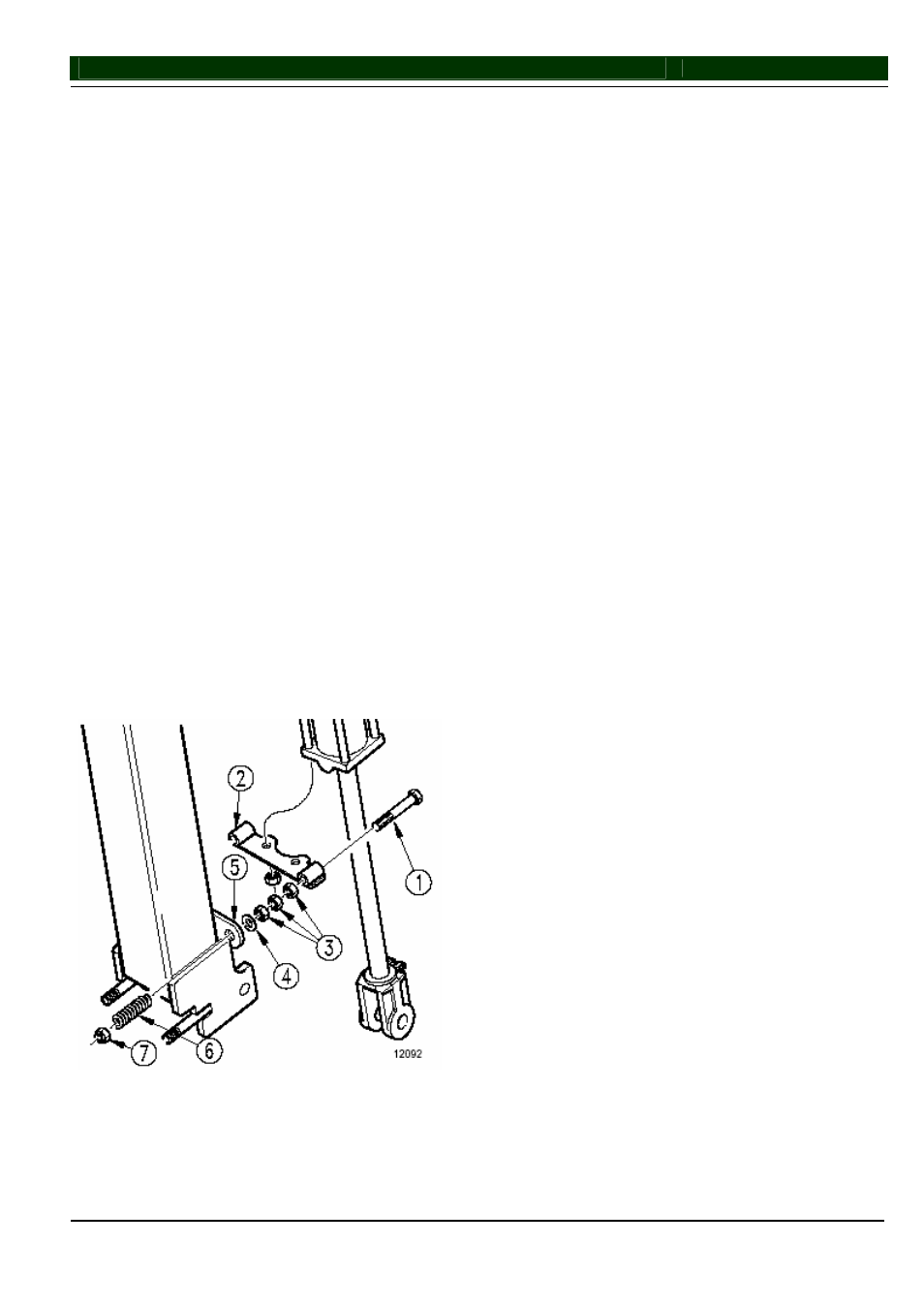

Рисунок 3-9
Транспортировочная распорка в сборе
16 Сцепка со шкворнем СРН 148-152M-RUS 5/8/2001
