Great Plains Mfg., Inc.
Раздел 1 Подготовка и настройка
Чтобы различить шланги в одной и той же гидравлической
схеме , посмотрите на держатели пластиковых шлангов.
См . Рисунок 1-7. Шланг, обозначенный знаком
расширенного цилиндра, питает опорное днище
цилиндра . Шланг, обозначенный знаком "втянутый
цилиндр " питает штоковые полости цилиндра.

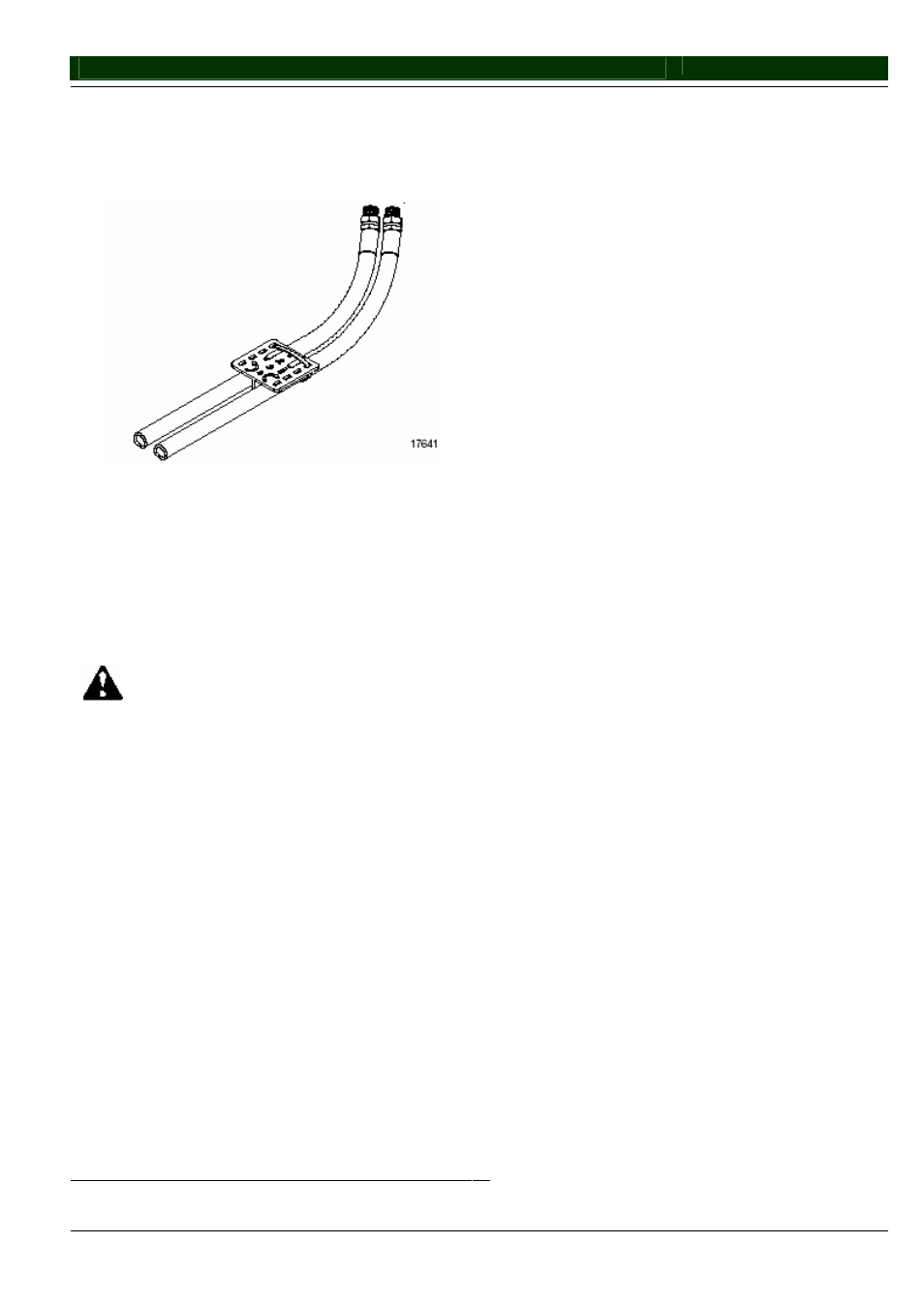

Рисунок 1-7
Цветное обозначение гидравлических шлангов
Подсоедините гидравлические шланги от цилиндра
хвостовика к одному комплекту выходов гидросистемы на
тракторе . Подсоедините шланги от транспортировочных
подъемных цилиндров к другому комплекту выходов
гидросистемы на тракторе.
Стравливание воздуха из гидравлической
системы
ПРЕДУПРЕЖДЕНИЕ!
Вытекающая под давлением жидкость имеет достаточную силу,
чтобы проникнуть сквозь кожу. Проверьте все гидравлические линии и
шланги перед подачей давления. Жидкость, вытекающая из небольшого
отверстия, может быть почти невидимой. Чтобы проверить наличие
течей, используйте бумагу или картон, но не части тела. Если вы
получили травму, обратитесь за медицинской помощью к доктору,
который проводит лечение таких травм. Чужеродные жидкости,
попавшие в ткани, должны быть удалены хирургическим путем во
избежание возникновения гангрены.
Перед произведением процедуры сцепления воздух из
гидравлической системы должен быть стравлен. Если
гидравлическая система не была стравлена, цилиндры
будут иметь скачкообразный, неровный рабочий ход.
Гидравлическая система должна быть стравлена во
время первоначальной установки сцепного устройства.
Если гидравлическая система не была стравлена, или вы
заменяете гидравлический компонент во время срока
службы сцепного устройства, соблюдайте следующие
порядок действий:
Стравливание воздуха из цилиндра хвостовика
1. Проверьте уровень гидравлической жидкости в баке
трактора и наполните его до надлежащего уровня.
Емкость цилиндра хвостовика составляет полгаллона
(1,89 л).
2. Поднимите сцепное устройство домкратом и надежно
закрепите его, транспортную раму и передний
хвостовик .
3 . Выньте шпильку из штока цилиндра хвостовика.
Заблокируйте опорный цилиндр так, чтобы при
полностью вытянутом штоке он ничего не касался.
4. Втяните и вытяните шток цилиндра полностью не
менее трех раз, чтобы "выгнать" воздух из цилиндров
и шлангов.
5. Полностью вытяните шток цилиндра и вставьте
шпильку .
6. Заново наполните бак трактора гидравлической
жидкостью до надлежащего уровня.
4/17/2001 Сцепка со шкворнем СРН 148-152M-RUS 9
