9. Убедитесь, что предохранительная решетка находится в горловине
бункера. При необходимости удалите посторонние предметы из
решетки.
При установке шнека остерегайтесь линий электропередач
ОПАСНО
10. Снимите фиксаторы и отстегните хомуты, удерживающие шнек, и
опустите загрузочный конец на землю. См. «Развертывание
шнека» на стр. 38
См. рис. 45

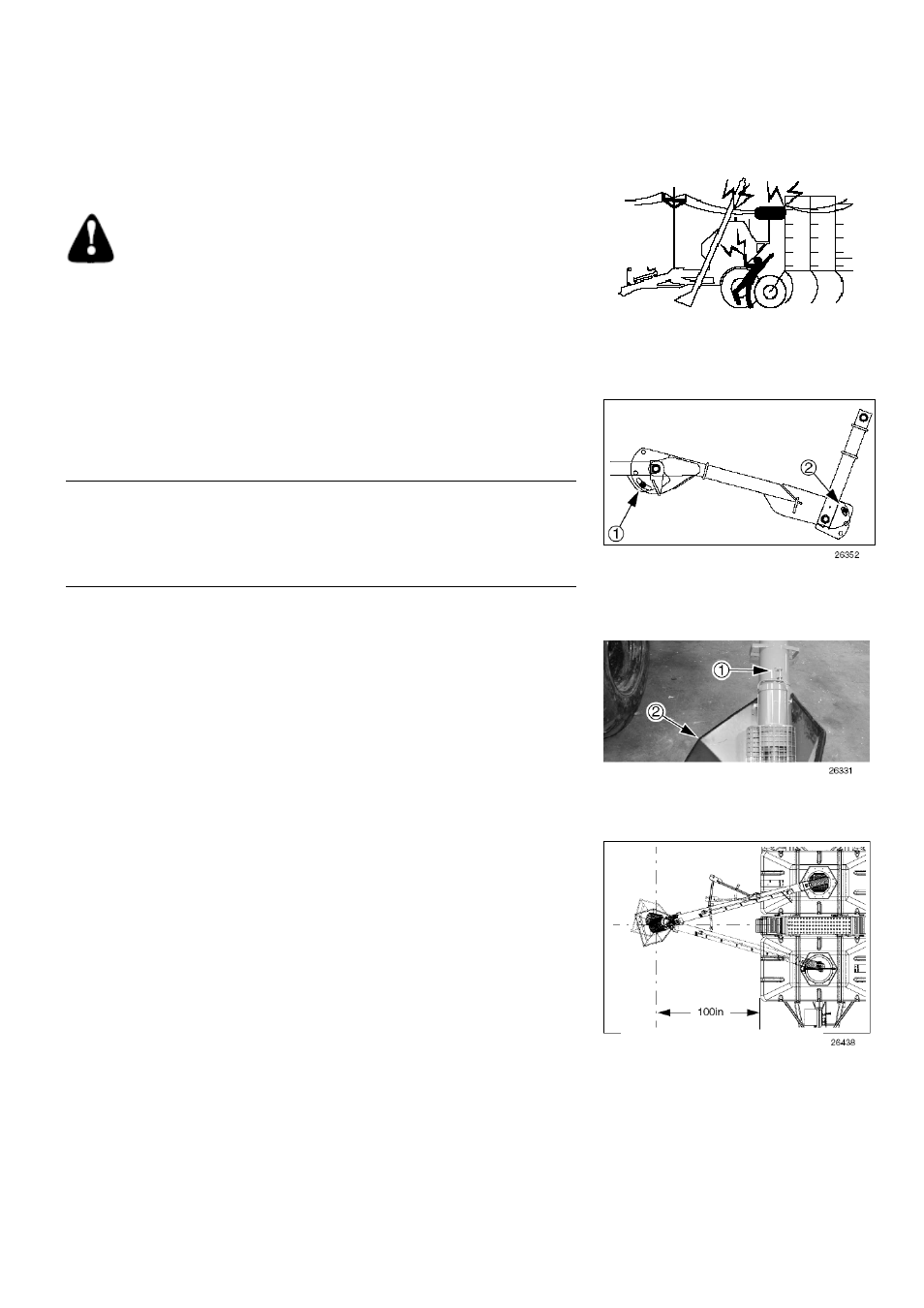

11. Разворачивайте шарнирный кронштейн пока крепежный штифт (1)
и соединительный штифт (2) не станут напротив пазов запорных
пластин.
ВАЖНО !
Если рабочее орудие сложено, крайне аккуратно оперируйте
шнеком, так как шнек может повредить компоненты сложенного
рабочего орудия
12. Освободите штифты (1), (2), с тем чтобы они вошли в пазы пластин.
См. рис. 45
13. Оттяните фиксатор (1) и поворачивайте загрузочный лоток (2) так
чтобы загрузочное отверстие смотрело вверх, и зафиксируйте его
положение штифтом.
Рис. 44
Шарнирный кронштейн
Рис. 45
Загрузочный лоток
Рис. 46
Загрузка из одной точки
См. рис. 46
Когда штифты установлены, и передний и задний бункеры могут быть
загружены из одной распределительной точки (местонаходжение
загрузочного лотка шнека), которая находится на расстоянии 2,54 м от
бункеров и равноудалена от них.
Разгрузочный конец шнека можно перемещать от бункера к бункеру
усилиями одного оператора на мостике.
