Приводная система
См. рис. 7, рис. 8 и Таблицу
Зубчатые колеса тележки необходимо откалибровать на предмет
того, совпадают ли показатели высева вашей сеялки с нормами,
предусмотренными в Справочнике по нормам высева.
Зубчатые
колеса
устанавливаются
на
заводе
для
каждого
конкретного
рабочего
орудия,
и
могут
функционировать
неправильно если тележка поставляется с другим рабочим орудием.
После наладки тележки для работы с конкретным рабочим орудием,
норма высева впоследствии регулируется бесступенчатой коробкой
передач (вариатором) и передаточным числом зубчатых колес
рабочего орудия.

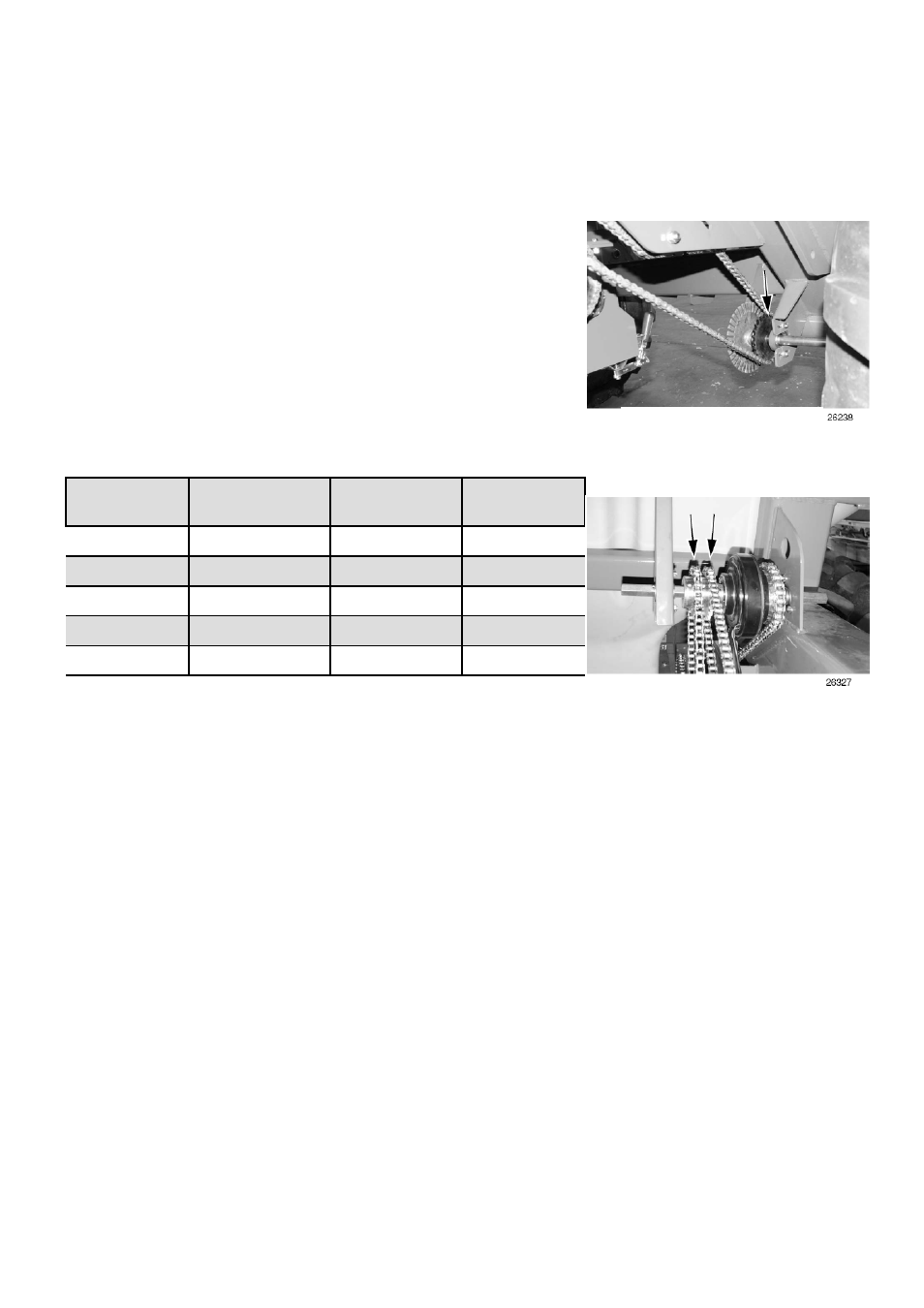

Рис. 7
Внутренняя звездочка
главного приводного вала
Рабочее
орудие
Приводной
вал
Вал
муфты
Кол-во
башен
CTA4000
30T
24T
5
CTA4000HD
30T
24T
5
NTA3010
30T
23T
4
NTA3510
26T
24T
5
3N-4010HDA
39T
20T
6
Калибровка звездочек
Рис. 8
Передаточные звездочки
Ознакомьтесь с приведенной выше таблицей. Если любое из
зубчатых колес не соответствует таблице, свяжитесь с Вашим
дилером для их замены.
Для конверсии
необходимо сменить
одно
зубчатое колесо
приводного вала и два зубчатых колеса вала муфты.
