Страница 44
Хранение шнека
См. рис. 37 и рис. 38
Шнек полностью войдет в задний паз для хранения только если
загрузочное отверстие находится в одном из показанных на рисунках
положений (1), (2).

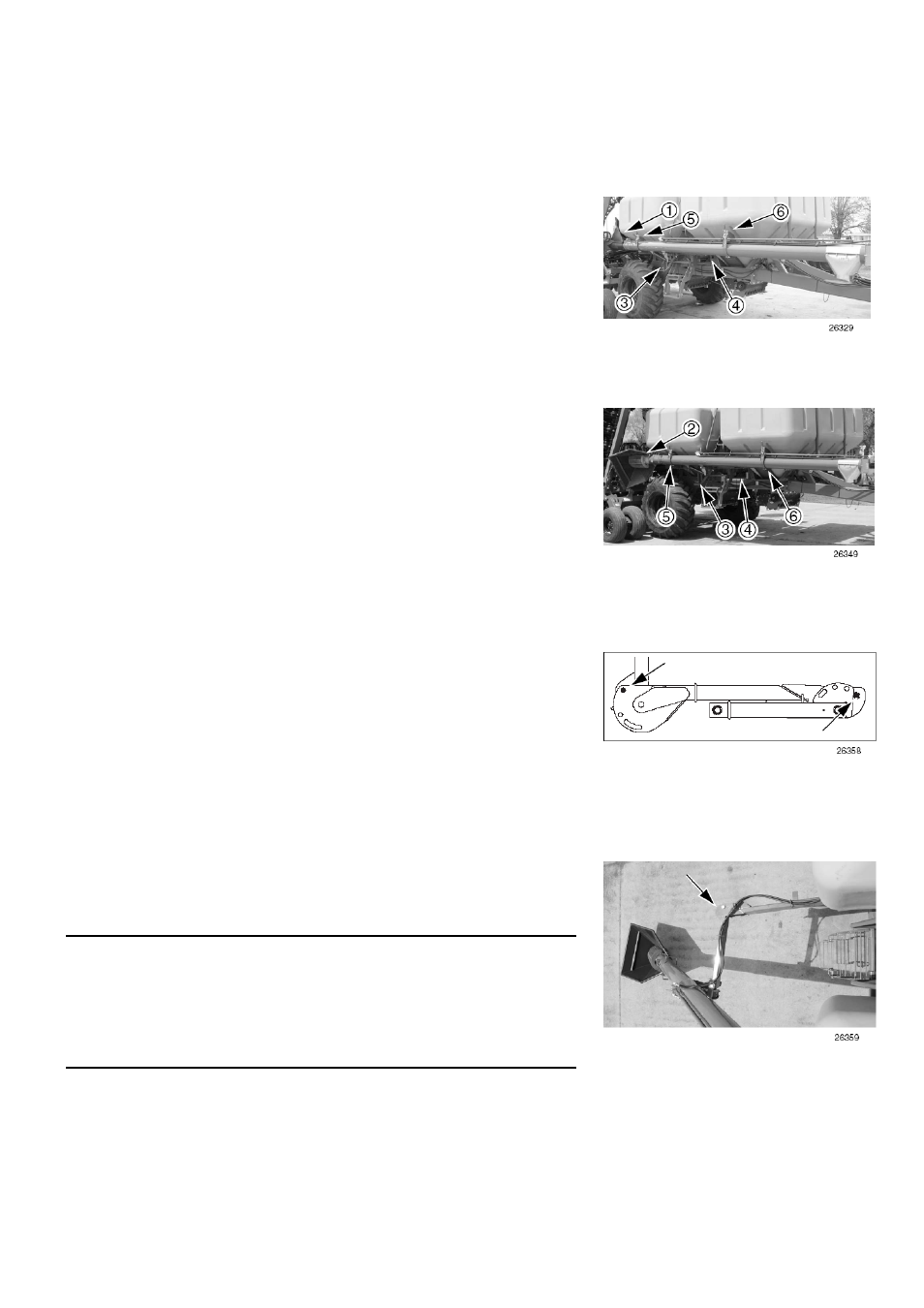

Рис. 37
Транспортное крепление
шнека
1. Расположение загрузочного лотка
Закрепляя шнек для транспортировки, поверните его лотком вверх и к
центру тележки (1), как показано на рис. 37. Это предохраняет шнек от
повреждения рабочим орудием при движении по неровной местности,
а также снижает его загрязнение растительными остатками из-под
колес.
Закрепляя шнек для длительного хранения, поверните его лотком вниз
и наружу (2), как показано на рис. 38. Это защитит от попадания в него
осадков и грязи. См. также раздел «Хранение» на стр. 54
2. С помощью рычагов (5), (6) зафиксируйте штифты в открытом
положении.
3. Сложите шарнирный кронштейн центральной цапфой вперед.
4. Заведите шнек в пазы.
См. рис. 39 (расположение фиксаторов при хранении шнека.
Кронштейн укорочен для простоты восприятия).
5. Освободите фиксаторы так, чтобы когда шнек станет на место, они
автоматически вошли в пазы кронштейна.
6. Прижмите шнек к пазам и застегните хомуты (5), (6).
Рис. 38
Крепление шнека для
хранения
Шарнирный кронштейн шнека
Кронштейн шнека можно полностью развернуть, или же частично
свернуть так, чтобы его средняя секция смотрела в сторону задней или
передней части тележки, в зависимости от необходимости.
Фиксаторы кронштейна можно использовать во время развертывания
кронштейна чтобы зафиксировать одну часть кронштейна, пока
развертывается другая. Это удобно при работе водиночку.
В некоторых модификациях можно использовать фиксаторы, чтобы
ограничить угол отклонения кронштейна или же полностью
исключить его движение.
ВАЖНО !
Будьте осторожны при позиционировании шнека. Кроме надземных
препятствий, следует также остерегаться столкновения шнека со
сложенным рабочим орудием, что может привести к повреждению
шнека или сеялки.
См. иллюстрации по позиционированию шнека в разделах:
«Разгрузка тележки» на стр. 47 и
«Загрузка материала» на стр. 44
Рис. 39
Расположение фиксаторов
во время хранения шнека
Рис. 40
Шарнирный кронштейн
шнека
