Гидравлическое давление прижима 3500
См. рисунок 22
Примечание: Эта настройка - для трактора с
гидравлической системой с закрытым центром
или с компенсацией по давлению. Гидравлика
с открытым центром не поддерживается.
Отрегулируйте клапан давления прижима, как
показано на наклейке (расположенной на
передней части левого кронштейна).
См.
рисунок 23
39. Отрегулируйте байпасный/редукционный клапан,
вращая ручку по часовой стрелке до упора внутрь,
а потом выкрутить ее назад на 1 полный оборот.
На тракторе отрегулируйте клапан регулирования
потока на низкие значения объема потока
40. Включите гидравлику оборудования (постоянный
поток).
41. Из кабины отрегулируйте поток так, чтобы стрелка
байпасного датчика была в зеленой зоне
1000-1500 фунтов/кв.дюйм.
42. На клапане отрегулируйте клапан , чтобы задать
начальное давление прижима (обычно 300-400).
Давление не должно выходить за предел 800
фунтов/кв.дюйм.
43. Если боковые секции при работе находятся слишком
высоко, увеличьте давление. Если центр находится
слишком высоко, уменьшите давление. Если
давление не требуется, переведите клапан трактора
в плавающее положение.
Обратите внимание: Если машина работает с ножами в
положении под углом, обычно не нужно
прикладывать давление прижима на боковые
секции. Только в очень твердом грунте
понадобится давление прижима на боковые
секции.
Внимание: Если работа производится без давления
прижима, система складывания должна быть в
плавающем положении. Если работы производить не в
плавающем положении или не с активным давлением
прижима, это приведет к повреждению системы
складывания. См. Инструкцию по эксплуатации трактора,
чтобы при необходимости установить систему в
плавающее положение.
Внимание: Эта машина сконструирована с постоянным
гидравлическим потоком на цилиндры складывания
боковых секций во время работы в поле. Она должна
использоваться на тракторах только с гидросистемой с
закрытым центром.

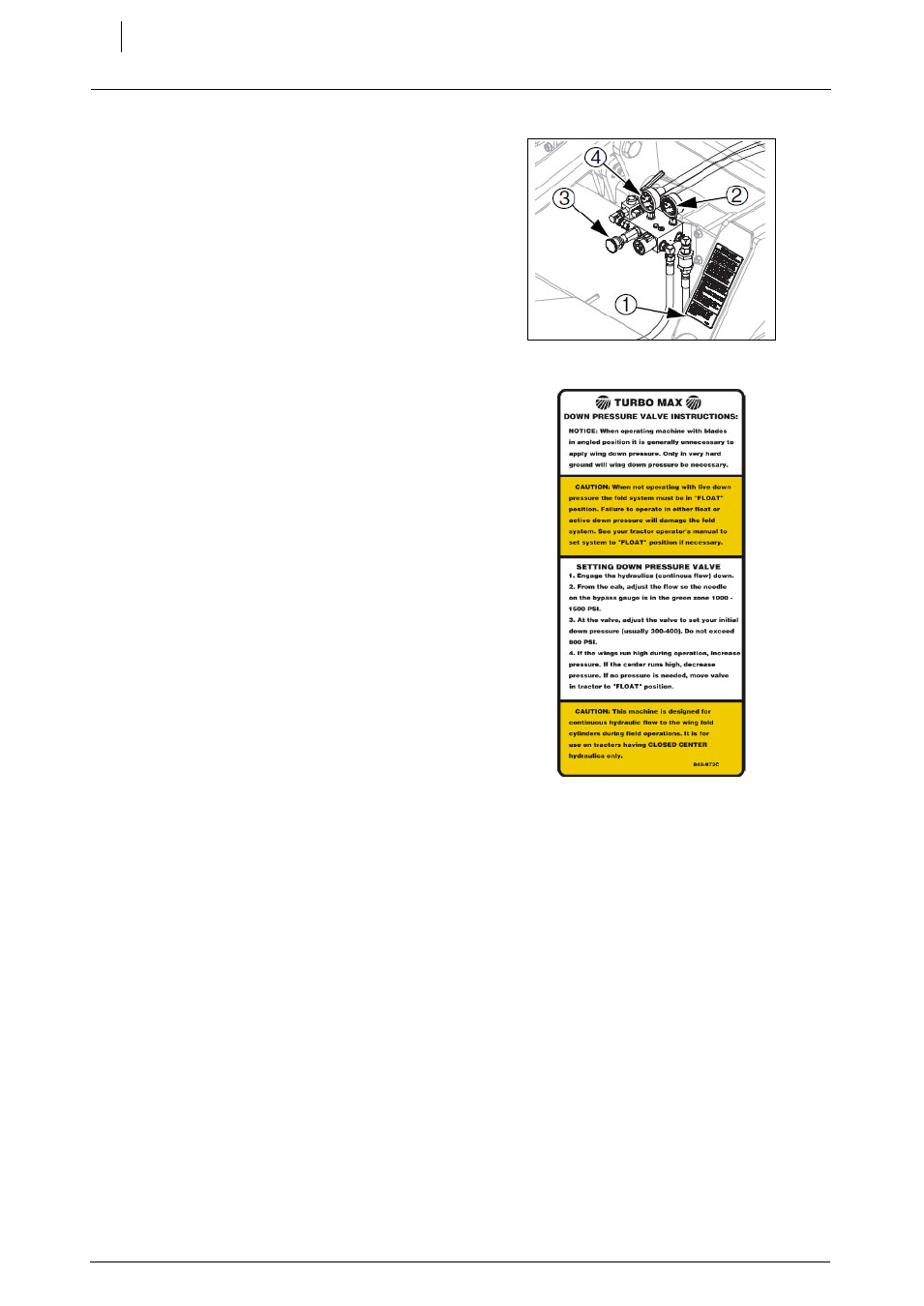

Рисунок 22
Давление прижима 3500
TURBO MAX
ИНСТРУКЦИИ ПО РЕГУЛИРОВКЕ КЛАПАНА ДАВЛЕНИЯ ПРИЖИМА:
ОБРАТИТЕ ВНИМАНИЕ: Обратите внимание: Если машина работает с
ножами в положении под углом, обычно не нужно прикладывать
давление прижима на боковые секции. Только в очень твердом грунте
понадобится давление прижима на боковые секции.
ВНИМАНИЕ: Если работа производится без давления прижима,
система складывания должна быть в плавающем положении. Если
работы производить не в плавающем положении или не с активным
давлением прижима, это приведет к повреждению системы
складывания. См. Инструкцию по эксплуатации трактора, чтобы при
необходимости установить систему в плавающее положение
НАСТРОЙКИ КЛАПАНА ДАВЛЕНИЯ ПРИЖИМА
1.
Включите гидравлику (постоянный поток) оборудования.
2.
Из кабины отрегулируйте поток так, чтобы стрелка
байпасного датчика была в зеленой зоне 1000-1500
фунтов/кв.дюйм.
3.
На клапане отрегулируйте клапан, чтобы задать начальное
давление прижима (обычно 300-400). Давление не должно
выходить за предел 800 фунтов/кв.дюйм.
4.
Если боковые секции при работе находятся слишком
высоко, увеличьте давление. Если центр находится
слишком высоко, уменьшите давление. Если давление не
требуется, переведите клапан трактора в плавающее
положение.
ВНИМАНИЕ: Эта машина сконструирована с постоянным
гидравлическим потоком на цилиндры складывания боковых секций во
время работы в поле. Она должна использоваться на тракторах с
гидросистемой с закрытым центром.
Рисунок 23
Наклейка «Давление прижима» 3500
