См. рисунок 17 и рисунок 18
Примечание: Обратите внимание, что используются две
разные винтовые стяжки. На одной имеется
коромысло между двумя винтовыми стяжками,
а на второй только одна винтовая стяжка
между передней и задней балкой батареи. Они
обе регулируются одинаково.
24. Когда регулирующие цилиндры передней батареи ,
см. "Настройка угла передней батареи" на
странице 20, налажены и находятся в полностью
втянутом положении, задняя балка батареи 
должна быть параллельна задней трубе рамы.
25. Если задняя балка батареи  не параллельна трубе
задней рамы, удалите штифт  из конца винтовой
стяжки  и укоротите винтовую стяжку, укоротите
серьгу, чтобы приблизить балку батареи, и удлините
серьгу, чтобы балка батареи отодвинулась.
26. Снова установите на место штифт , когда настройки
будут завершены.
См. рисунок 19
27. Когда передняя и задняя батареи отрегулированы, и
цилиндры угла батареи полностью втянуты, следует
отрегулировать указатель угла батареи.
28. Удалите болт  с конца соединения датчика  и
вращайте резьбовой конец , пока индикатор
не покажет 0 градусов.
29. Снова установите на место болт  для фиксации
соединения датчика.

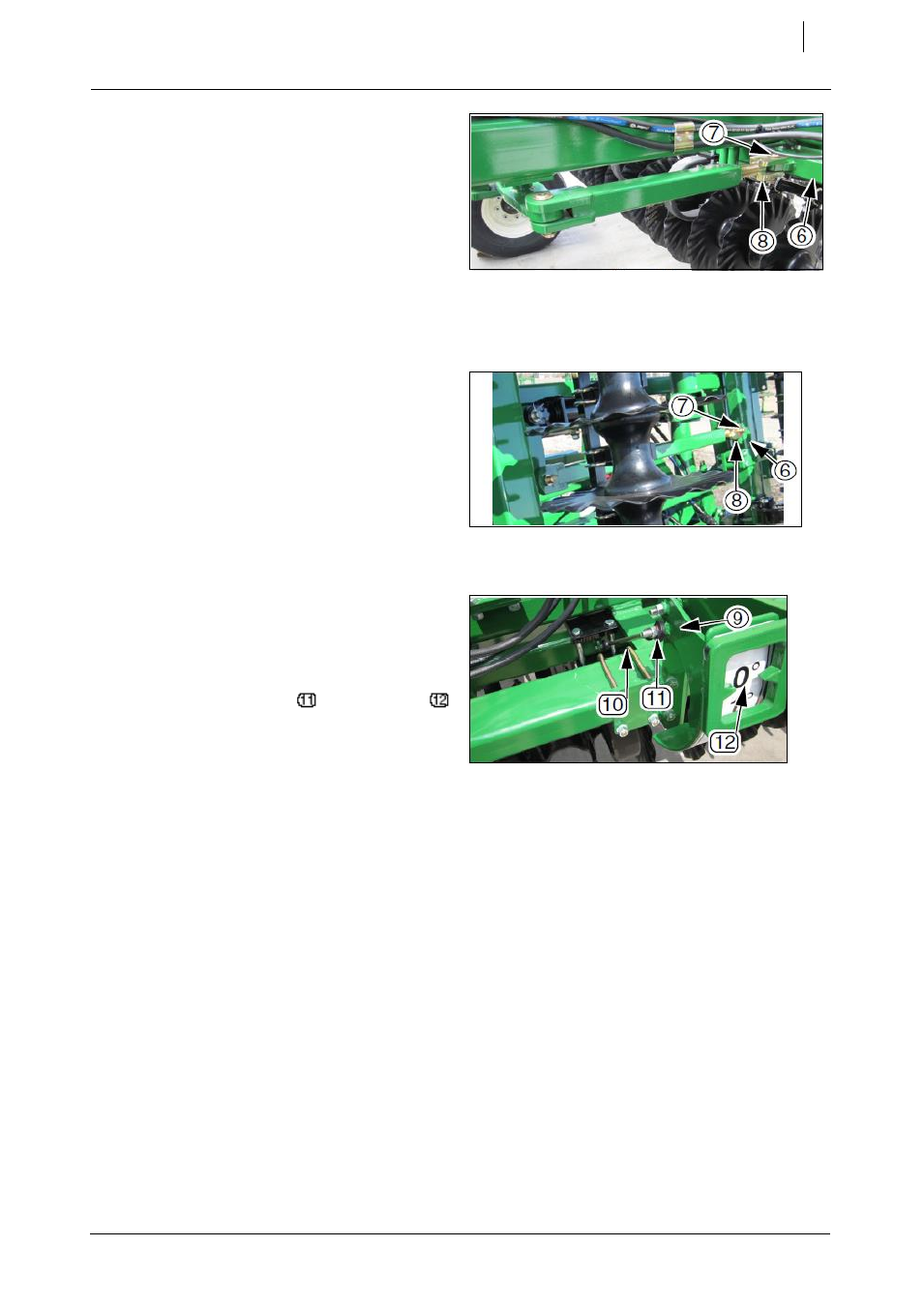

Рисунок 17
Угол задней батареи
Рисунок 18
Угол задней батареи прямой
Рисунок 19
Регулировка индикатора угла батареи
