16 1200-4000TM Great Plains Manufacturing, Inc.
586-288М 2012-10-30
Электрическое соединение

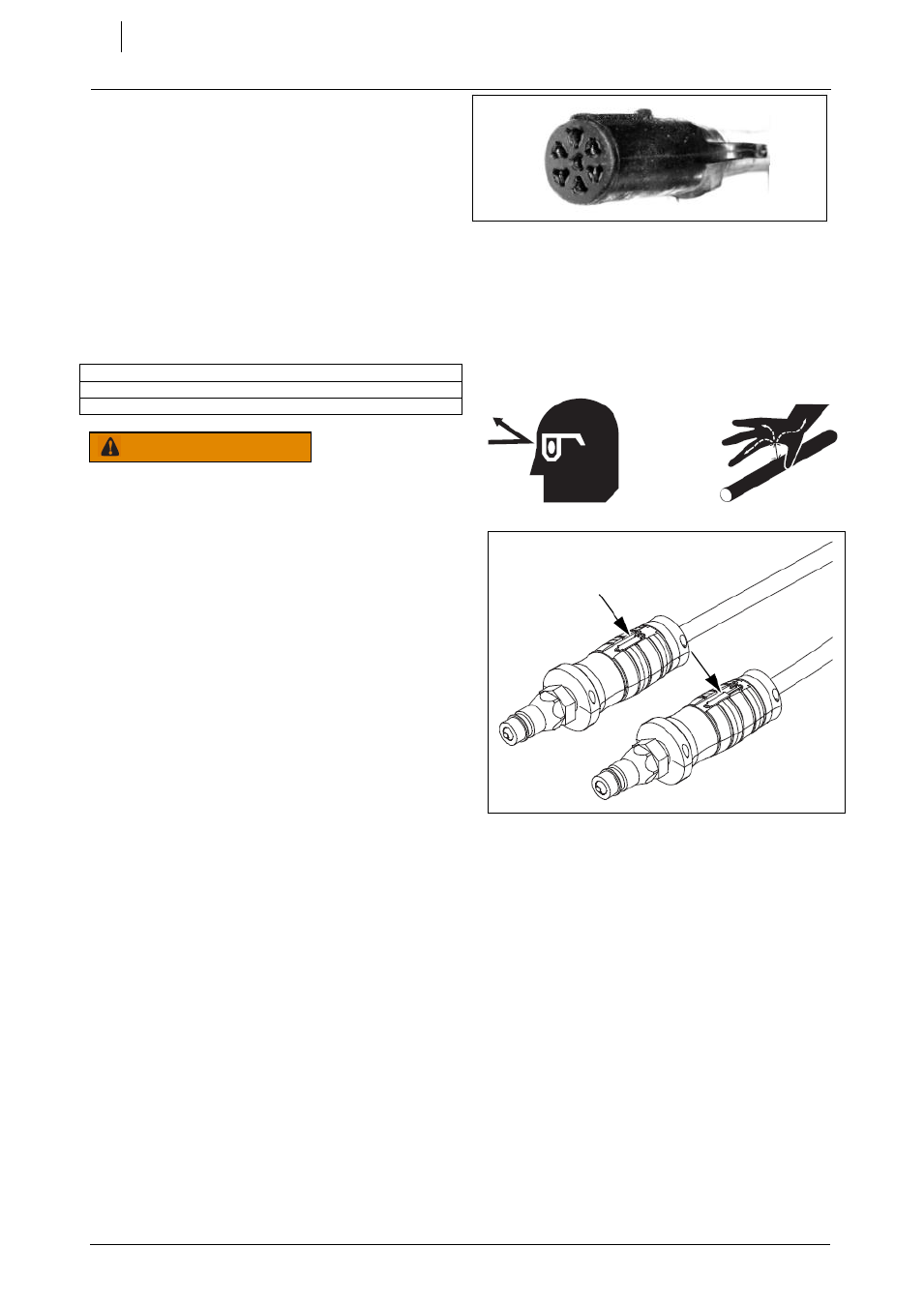

См. рисунок 5
Ваш Turbo Max оборудован североамериканской
системой фонарей. Подключите разъем для освещения
к выходу трактора. Проверьте фонари и сигналы,
прежде чем начинать движение по дорогам общего
пользования.
Соединение гидравлических шлангов
Гидравлические шланги Great Plains имеют цветовую
маркировку, чтобы помочь подключить шланги к
выходам трактора. Шланги, подключаемые к одному
клапану с дистанционным управлением, помечены
одним цветом.
Рисунок 5
Североамериканский разъем
Рисунок 6
Муфты шлангов
Цвета гидравлических функций
Черный Подъем (2 шланга)
Зеленый Складывание (2 шланга)
Красный Регулировка батареи (2 шланга)
Опасно - жидкость под высоким давлением:
Перед выполнением гидравлических соединений
заглушите трактор. Работы на гидравлической
системе может выполнять только обученный
персонал!
Жидкость, вытекающая под давлением, может
обладать достаточной силой для проникновения под
кожу, что приводит к серьезным травмам. Если
происходит несчастный случай, немедленно
обратитесь к врачу, компетентному в лечении травм
такого типа.
Используйте лист бумаги или картон, А НЕ ЧАСТИ
ТЕЛА, чтобы проверить герметичность системы. Во
время работ на гидравлической системе надевайте
защитные очки и перчатки или щиток
См. рисунок 6
Для различения шлангов одного и того же
гидравлического контура нужно проверить символ,
впечатанный в концевое соединение шланга.
• Шланги с символом втянутого цилиндра
обеспечивают питание со стороны штока
цилиндра.
• Шланги с символом выдвенутого цилиндра
обеспечивают питание со стороны основы
цилиндра.
Фиксируйте шланги и кабели так, чтобы их
провисание было достаточным для движений
прицепного устройства, но чтобы они не могли
защемиться между движущимися деталями трактора,
turbo max или сцепного устройства. Если шланги и
кабели проведены и закреплены неправильно, это
может привести к повреждениям, требующим
ремонта/замены компонентов, и к потере рабочего
времени на поле.
Почистите все гидравлические соединения и
подсоедините шланги к трактору.
ПРЕДУПРЕЖДЕНИЕ
ПРЕДУПРЕЖДЕНИЕ
