Сменный комплект пальчиковых
дисков
Несмотря на трудоемкость, пальчиковые высевающие
аппараты для кукурузы можно преобразовать для работы с
подсолнечником и наоборот
a
. На заводские высевающие
аппараты для кукурузы следует заказать 16 сменных
комплектов:
403-659A КОМПЛЕКТ СМЕННОГО 12-ПАЛЬЦЕВОГО
ДИСКА ДЛЯ ПОДСОЛНЕЧНИКА
См. Рисунок 86
В данный комплект входит пальчиковый диск для
подсолнечника
, вставка C
и и блок без щетки
.
Примечание: Преобразование конфигурации возможно только
на
заводских
пальчиковых
высевающих
аппаратах для кукурузы. Высевающие аппараты
с исходной заводской конфигурацией для
подсолнечника не могут быть приспособлены
для работы с кукурузой, так как на них нет
специальной
разметки
для
регулировки
положения щетки, что требует заводской
настройки.
Снятие крышки высевающего аппарата
1.
Снимите семенные ящики с посевных секций ряда (стр.
56) и отсоедините от них пальчиковые высевающие
аппараты (стр. 57).
См. Рисунок 87
2.
Снимите три комплекта болтов и гаек
, фиксирующих
крышку
высевающего аппарата.
Null4:
Снятие регулировочного рычага
См. Рисунок 88
3.
Снимите Е-образный стопор
рядом с блоком
щетки
.
4.
Следует вынуть регулировочный рычаг
и поместить
на него снятый Е-образный стопор на хранение.
Примечание: В высевающих аппаратах для подсолнечника
используется блок без щетки (устанавливаемый
в пункте 13). Блок без щетки не может быть
установлен, пока не снят регулировочный рычаг.
Снятие блока с щеткой
5.
Снимите два шурупа
и блок с щеткой
.
a. См. “Конфигурация высевающего аппарата для подсолнечника” на стр. 59.
Null4:

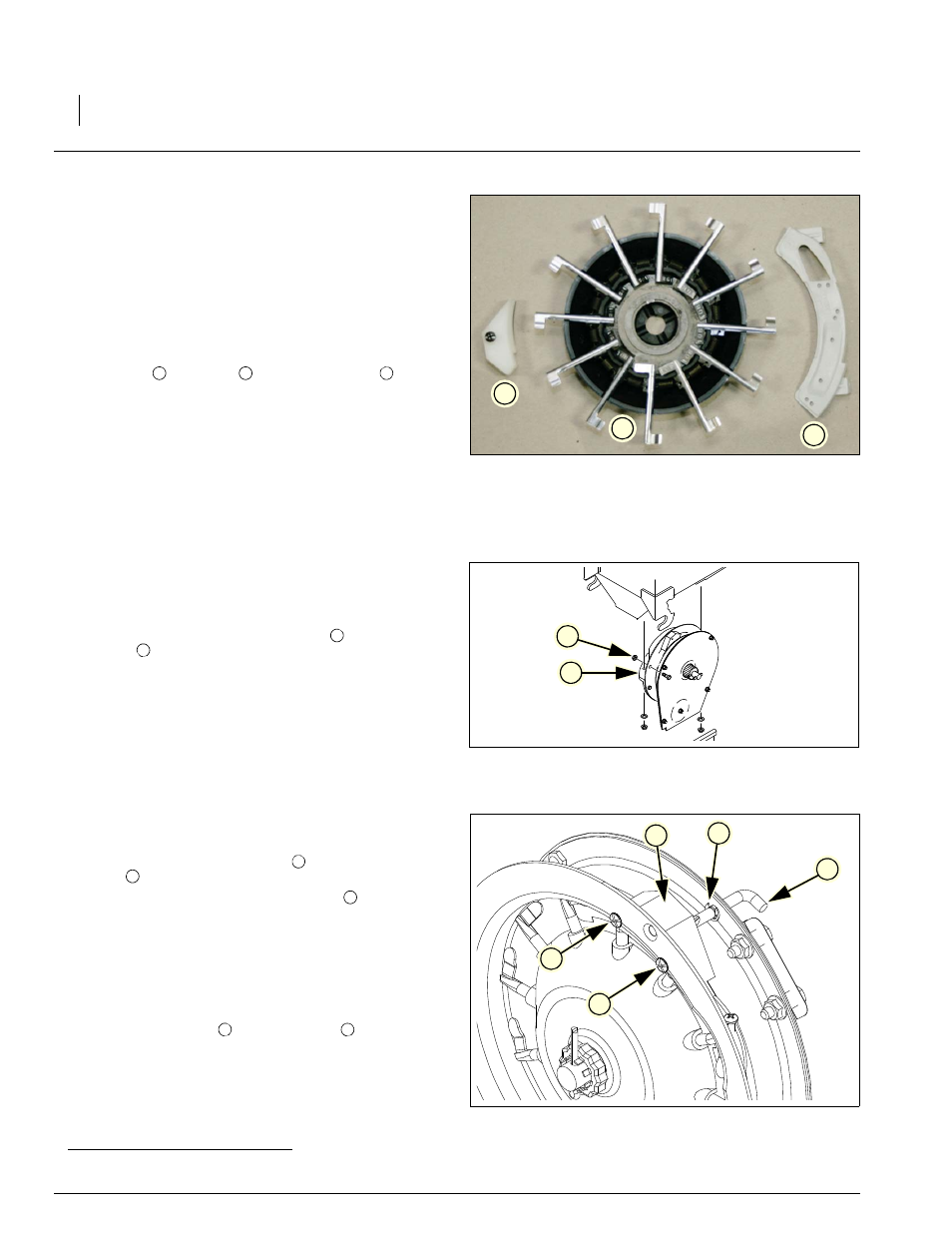

Рисунок 86
Комплект преобразования высевающего
аппарата для работы с подсолнечником
1
2
3
1
2
3
Null4:
Рисунок 87
Снятие крышки высевающего аппарата
5
4
4
5
Null4:
Рисунок 88
Снятие регулировочного рычага
6
8
7
9
9
6
7
7
9
7
