Приложение C - Исходная настройка
Проверка гидравлической
системы и стравливание воздуха
Подключите сеялку к подходящему источнику гидравлики и
проверьте состояние гидросистем:
“Раскладывание сеялки” на стр. 23,
“Подъем/опускание сеялки” на стр. 27,
“Складывание сеялки” на стр. 28,
“Вентилятор” на стр. 42,
“Маркеры” на стр. 43
См. “Стравливание воздуха из гидравлической системы”
на стр. 93 в случае неполадок в работе одного из контуров.
Установка монитора работы
высевающих аппаратов
См. Рисунок 120
Стандартная система монитора работы высевающих
аппаратов PM400 включает панель управления
, которая
должна быть установлена в кабине трактора, используемого
для работы с сеялкой.
Монитор имеет провод электропитания
, датчик
скорости
и проводку датчика
. См. информацию о
подключении проводки в руководстве по эксплуатации
монитора DICKEY-john
®
.
Требуемое напряжение: 12В постоянного тока. Цветовая
маркировка электропитания:
+ плюс: красный
- минус: черный
В комплект входит крепежная опора
, для которой
пользователю требуется подобрать крепежи.
Краткое руководство по настройке
монитора работы высевающих
аппаратов
Требуется изменить заводские настройки монитора PM400 и
переключить его в режим метрической системы исчисления,
настроить
количество
рядов
пропашной
сеялки
YP1630F-1670 и режим работы датчиков скорости,
используемых на всех моделях. Описание на стр. 121- 123:
• режим метрической системы исчисления,
• количество рядов сеялки,
• междурядье сеялки,
• исходная калибровка скорости.
Для выполнения настройки требуется подключить монитор к
источнику питания в 12В постоянного тока (нет
необходимости подключать монитор к проводке орудия).
См. инструкции по управлению верхними/нижними
пределами и сигнальными оповещениями в руководстве по
эксплуатации DICKEY-john
®
11001-1372.
Null4:
Null4:
Null4:
ОСТОРОЖНО! Устанавливайте монитор правильно:
Устанавливайте модуль таким образом, чтобы с ними было
легко работать, но они не препятствовали безопасному
управлению трактором в поле и на дорогах общего
пользования.

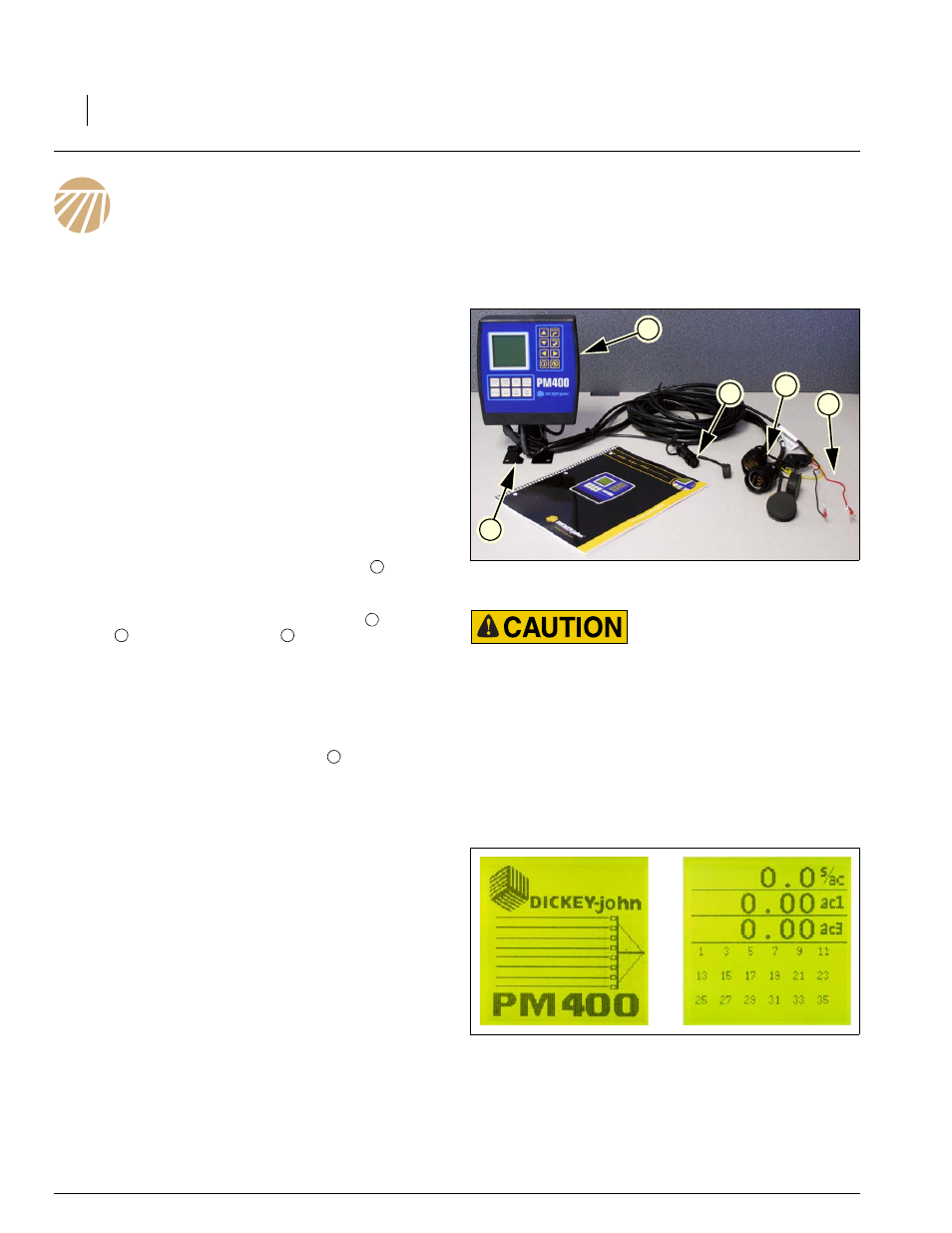

Рисунок 120
PM400 Компоненты трактора
1
3
4
2
5
1
2
3
4
5
Null4:
Рисунок 121
Экран запуска монитора, рабочие
экраны
