Great Plains Manufacturing, Inc. Приложение C - Исходная настройка 123
2013-03-29 401-832M-RUS
Выравнивание сеялки
Все секции рамы должны располагаться на одной высоте и на
одном уровне для равномерной глубины высева по всей
ширине сеялки. Перед началом работы в поле необходимо
убедиться, что все секции сеялки располагаются на одном
уровне и в одной плоскости.
Нет необходимости часто регулировать положение рамы
орудия. Если возникает проблема с равномерностью глубины
высева, проверяйте расположение секций сеялки и
выполняйте необходимую регулировку.
Перед началом настройки убедитесь, что цилиндры подъема
рефазированы и функционируют правильно.
Выполните
действия в соответствии с разделом
“Стравливание воздуха из гидравлической системы” на
стр. 93.
Примечание: Выравнивайте раму в полевых условиях. В
противном случае, качество работы может
ухудшаться.

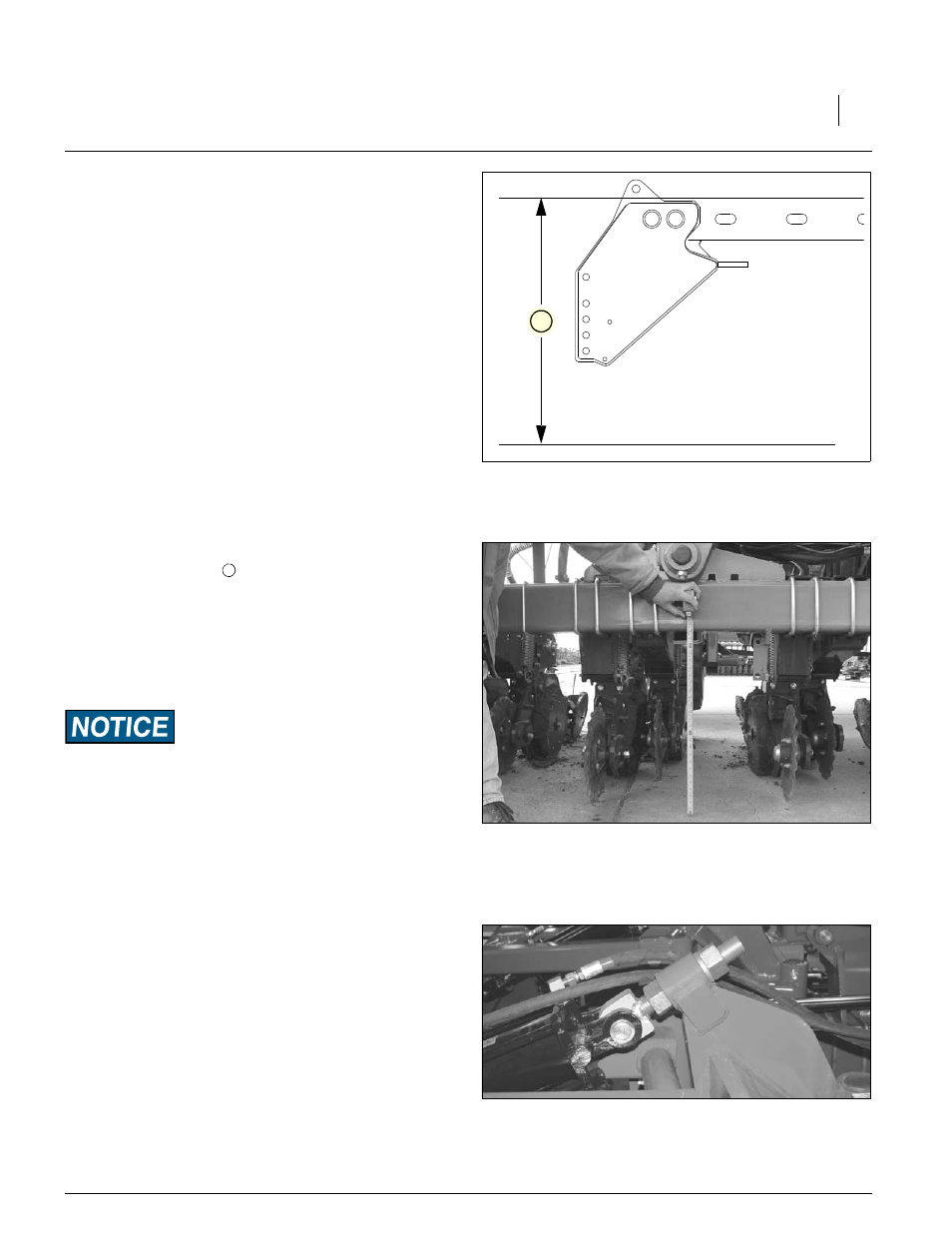

См. Рисунок 126
1.
Полностью разложите и опустите сеялку в рабочее
положение, немного протянув ее вперед.
2. Для настройки сцепки полностью опустите цилиндры
подъема. Расположите трехточечную сцепку или
гидравлическое дышло таким образом, чтобы верхняя
часть трубы дышла располагалась на высоте 106,7 см
над уровнем грунта (для сеялки YP1630F).
Это является исходным значением для выполнения
регулировки.
См. Рисунок 127
3.
Если глубина высева составляет 3,8 см, настройте дышло
таким образом, чтобы расстояние от земли до рамы
составляло 66 см (рядом с шарнирами). Если глубина
высева другая, то и высота рамы изменится.
ПРИМЕЧАНИЕ! Регулируйте уровень правильно:
Перед началом регулировки уровня необходимо полностью
опустить сеялку в рабочее положение и настроить высоту
дышла.
Примечание: Параллельные
рычаги должны быть
параллельны земле, или их задняя часть может
быть опущена не более чем на 2,5 см. Попытка
выровнять параллельные рычаги может
привести к изменению высоты рамы сеялки
(стать больше или меньше 66 см над уровнем
грунта).
4. Убедитесь, что параллельные рычаги позади шарниров
располагаются правильно (параллельны земле, или их
задняя часть опущена не более чем на 2,5 см). При
необходимости можно поднять или опустить
трехточечную сцепку, чтобы отрегулировать положение
параллельных рычагов.
5. После настройки положения параллельных рычагов
следует измерить высоту рамы рядом с шарнирами.
См. Рисунок 128
6.
Измерьте высоту боковых секций рядом с копирующими
колесами. Если они не выровнены относительно
центральной рамы, настройте их положение при помощи
рым-болта.
Примечание: Регулировать рым-болт проще, когда сеялка
предварительно опущена на землю, так как это
снимает часть нагрузки с цилиндров.
Null4:
Рисунок 126
Исходная высота
1
Null4:
Рисунок 127
Выравнивание рамы сеялки
1
Null4:
Рисунок 128
Регулировка рым-болта
