Вспомогательная гидравлика

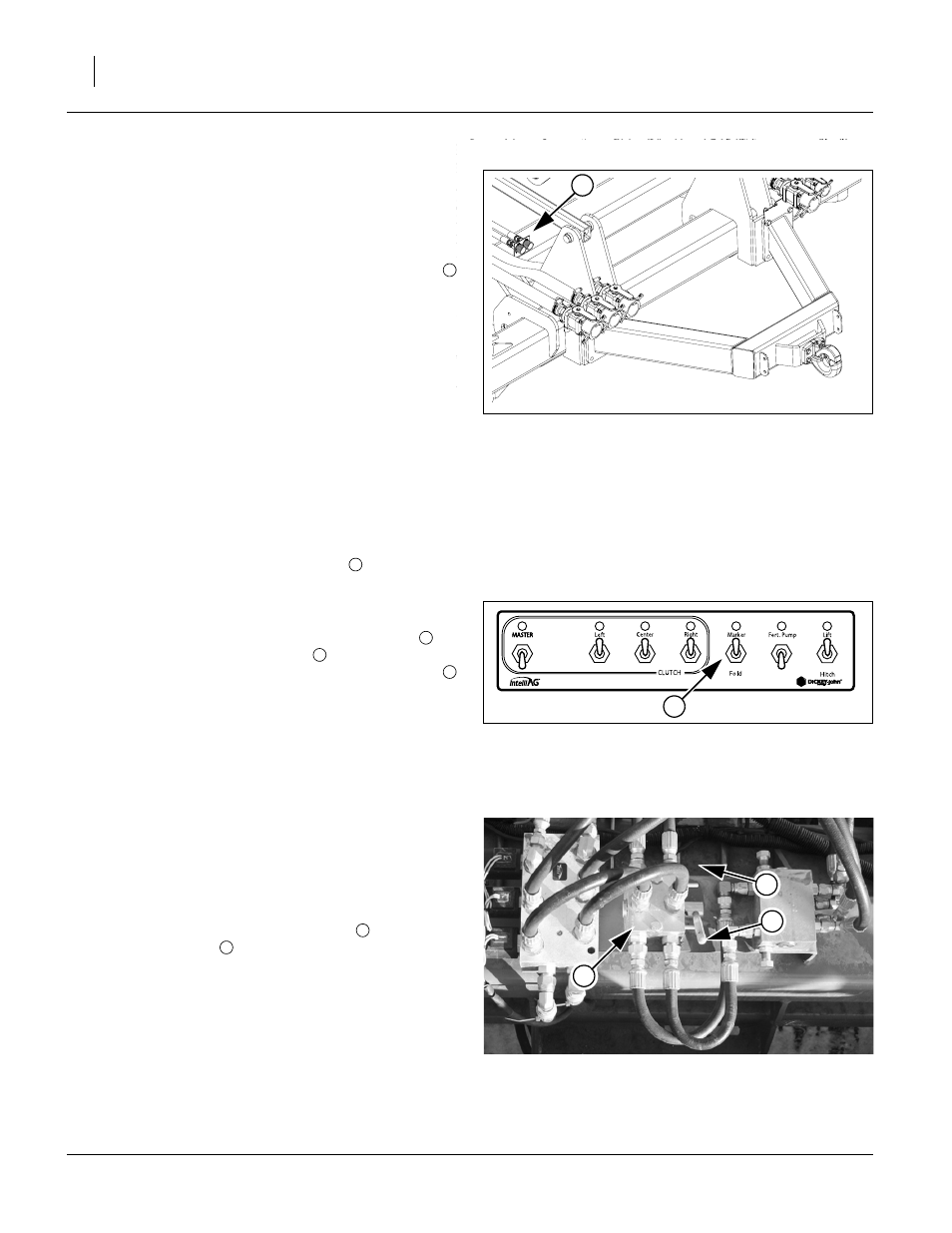

См. рисунок 37, рисунок 38 и рисунок 39
Пропашная сеялка YP2425A имеет, в качестве
стандартного оборудования, контур вспомогательной
гидравлики, который предназначен для управления
гидравлическим шнеком при загрузке семян в бункеры.
Быстроразъемные выходы вспомогательной гидравлики
располагаются на раме. На данном контуре также
находятся маркеры (если они есть).
Примечание: Если маркеры не установлены, контур “Aux/
Marker” (вспом.
гидравлика/маркеры),
должен всегда быть в режиме “Aux” (вспом.
гидравлика).
Управление вспомогательной гидравликой
Для удобного доступа к гидрораспределителю с ручным
управлением требуется разложить сеялку.
1. Если маркеры разложены, сложите их и переведите
рычаг трактора для контура маркеров/вспом.
гидравлики в позицию “Neutral” (нейтральный).
2. Если маркеры не были разложены, на модуле
управления следует переместить переключатель
“Marker/Fold” (маркер/складывание)
в положение
“Marker”(маркер).
3. Если сеялка оборудована маркерами, на рабочем брусе
левой боковой секции следует переместить рычаг
гидрораспределителя с ручным управлением
из
положения “Marker” (маркер)
(рычаг указывает
вперед) в положение “Aux” (вспом. гидравлика)
(рычаг указывает назад).
4. Подключите орудие к гидравлике.
5. На короткое время переместите рычаг трактора для
контура
маркеров
в
положение “Extend”
(вытягивание),
включите
местный
клапан/
переключатель орудия и убедитесь в правильности
работы шнека (вращение в нужном направлении).
6. Поместите рычаг контура трактора в положение
“Extend” (вытягивание) и управляйте орудием при
помощи местной регулировки.
7. По окончанию операции переключите контур
трактора в режим “Float” (свободное колебание) или
“Neutral” (нейтральный), а также верните рычаг
гидрорасспределителя боковой секции в положение
“Marker” (маркер) .
Null4:
Figure 5
Выходы вспомогательной гидравлики
27372
1
Рисунок 37
1
2
Null4:
Figure 6
Модуль управления: операции
вспомогательной гидравлики
26122
2
Рисунок 38
3
5
4
Null4:
Figure 7
Клапан вспомогательной гидравлики
26048
3
5
4
Рисунок 39
3
5
