Great Plains Manufacturing, Inc. Table of Contents Index Обслуживание и смазка 103
01/24/2012 Table of Contents Index
401-626M -RUS

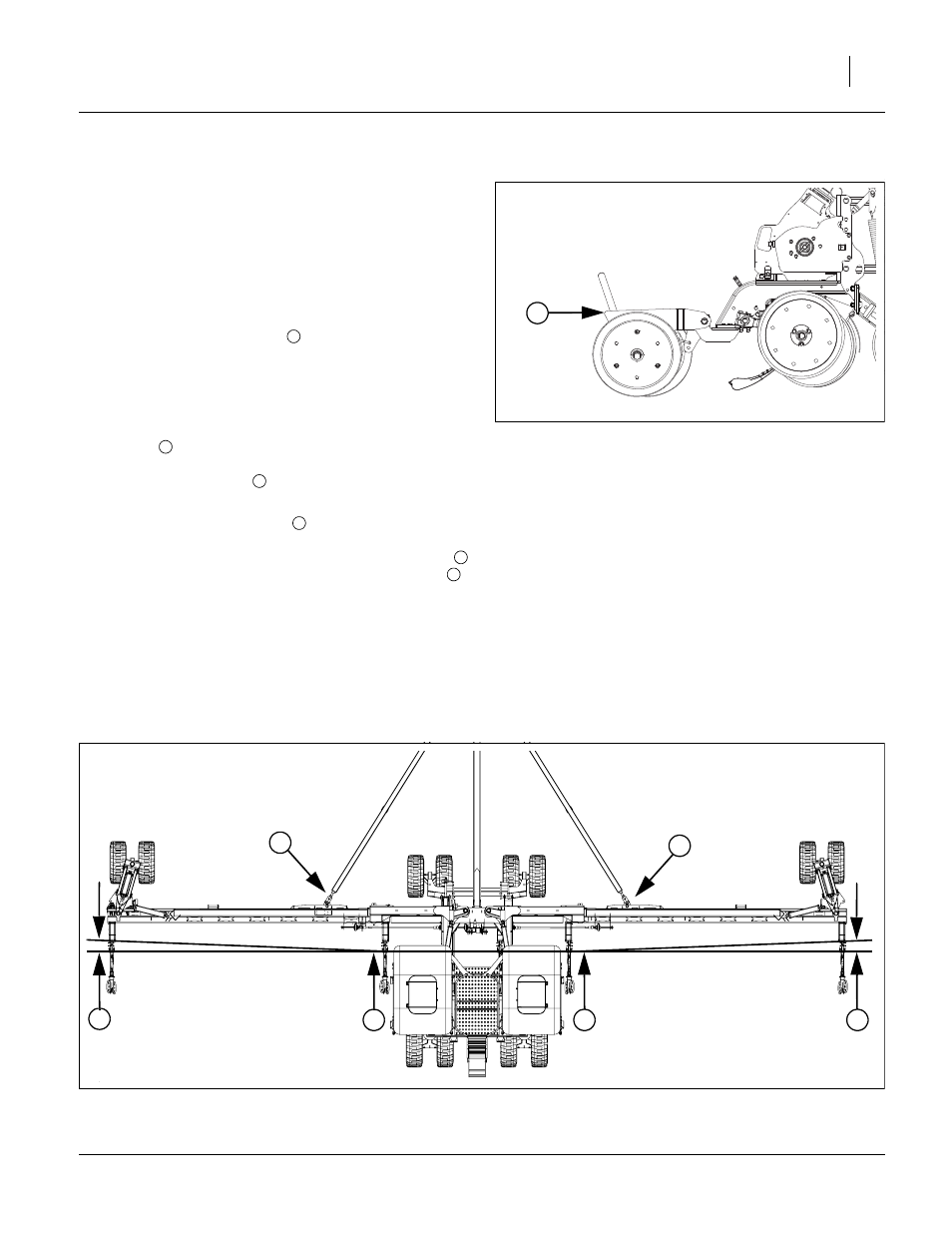

Выравнивание боковых секций
Для проверки уровня и регулировки боковых секций:
1. Разложите сеялку. См. “Раскладывание сеялки
YP2425A” на стр. 22. Опустите сеялку. Протяните ее
вперед.
См. рисунок 135 и рисунок 102
2. Выберите общий ориентир, по которому будет удобно
сверять уровень сошников боковой и центральной
секции, как например задняя сторона конструкции
прикатывающего колеса . На сеялке, имеющей
сдвоенные сошники, выравнивайте секции, используя
только задние сошники.
3. Проверьте уровень секций: проведите разбивочный
шнур через заднюю часть сеялки до внешних концов
боковых секций. В норме внешние концы боковых
секций должны располагаться на расстоянии 0-6,4
мм от внутренних концов боковых секций рядом с
центральной секцией .
4. Для выравнивания боковых секций следует укоротить
или удлинить рым-болты для изменения длины
тяги этих секций. Отрегулируйте длину рым-болтов
таким образом, чтобы величина с обозначением
была на 0-6,4 мм больше величины с обозначением .
5. По окончанию регулировки убедитесь в том, что
боковые секции имеют одинаковое положение, в
противном случае сеялка будет уклоняться в сторону
при движении трактора.
Null4:
Figure 103
Ориентир для выравнивания
25193
1
Рисунок 135
Null4:
Figure 104
Выравнивание боковых секций
25497
4
3 2 2 3
4
Рисунок 136
1
2
3
4
2
3
