Стравливание воздуха из гидравлической
системы
ВНИМАНИЕ! Жидкость под высоким давлением:
Перед подключением гидравлических линий следует
понижать давление. Надевайте защитные перчатки и
очки при работе с гидравликой. Вытекающая под
давлением жидкость способна проникать под кожу, что
приведет к серьезным осложнениям. Для определения
утечки используйте бумагу или картон и НЕ
ДОПУСКАЙТЕ СОПРИКОСНОВЕНИЯ С КОЖНЫМИ
ПОКРОВАМИ.
При
получении
травмы
следует
немедленно обратиться к врачу
С гидравликой системы должны работать только
подготовленные специалисты!
ПРИМЕЧАНИЕ! Риск засорения системы:
Всегда используйте жидкий трубный герметик при
установке или замене фитингов стандартной трубной
резьбы NPT (конической резьбы). Во избежание
растрескивания
гидравлических
фитингов
при
перетягивании или в целях предохранения фрагментов
ленты от забивающихся фильтров, не используйте ленту
пластикового герметика.
Стравливание воздуха из системы складывания
ПРИМЕЧАНИЕ! Возможно повреждение машины:
Перед
осуществлением
складывания/раскладывания
необходимо полностью поднять сеялку.
Гидравлику складывания изначально прокачивают на
заводе до отгрузки орудия, поэтому стравливание воздуха
из системы не требуется. Необходимо просто полностью
сложить сеялку и удерживать рычаг на протяжении одной
минуты или до момента, когда все цилиндры достигают
конца хода.
Неустойчивое положение копирующего колеса, как
например движение вперед и назад на поле или
прекращение вращения при складывании, является
признаком того, что требуется стравливание воздуха из
цилиндров складывания.

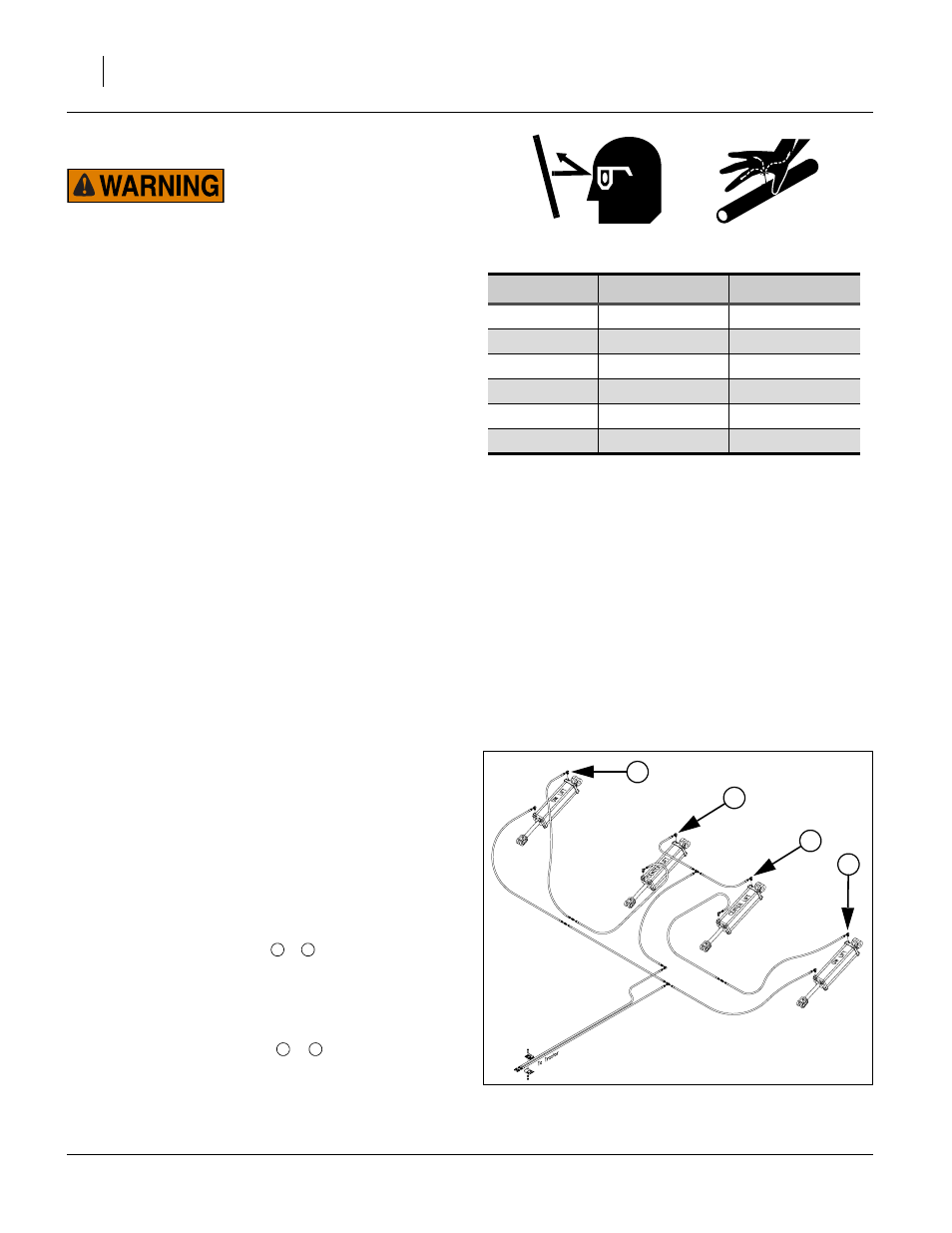

Стравливание воздуха из цилиндра складывания
См. рисунок 132
1. Начинайте с подъема сеялки и установки замков на
цилиндры подъема.
2. Снимите шплинты со штоковой полости цилиндров.
Расположите цилиндры таким образом, чтобы при
вытягивании штоки не касались других деталей
сеялки.
3. Ослабьте фитинги
JIC ,
у основания всех
цилиндров.
4. Растягивайте контур до момента появления жидкости
(не пены) на ослабленных фитингах при полностью
выдвинутых штоках цилиндров. Переключите контур
в нейтральный режим и закрепите фитинги.
5. Ослабьте фитинги JIC ,
на штоках всех
цилиндров.
6. Сокращайте контур до момента появления жидкости
на всех фитингах. Переключите контур в нейтральный
режим и закрепите фитинги.
7. Выдвиньте штоки цилиндров и снова зашплинтуйте.
Таблица усилия затяжки фитингов JIC
ПРИМЕЧАНИЕ! Риск перетягивания фитингов:
Фитинги JIC (в соответствии с межотраслевой
конференцией, 37° расширение) не требуют большого
усилия затяжки. Перетягивание приводит к утечке.
Фитинги JIC и фитинги уплотнительных колец ORB не
требуют герметика.
Примечание: Прокачивайте только фитинги JIC и NPT.
Никогда не пытайтесь стравить воздух из
быстроразъемного фитинга .
Избегайте
прокачивания
фитингов
уплотнительных колец ORB, так как
уплотнительные
кольца
могут
быть
разорваны в случае остаточного давления в
контуре.
Размер
Футо-фунт
Ньютон/метр
7
⁄
16
-20
11-12
15-16
1
⁄
2
-20
15-16
20-22
9
⁄
16
-18
18-20
24-28
3
⁄
4
-16
38-42
52-58
7
⁄
8
-14
57-62
77-85
11
⁄
16
-12
79-87
108-119
Null4:
Figure 99
Стравливание воздуха из системы
подъема
25227
1
2
1
2
Рисунок 131
1
2
3
4
