Типовой ряд GSO/F

Стр. 3


9540-861-ru

Ревизия 11

TM 8782

Издание 03/2013

1

Технические характеристики

Производитель:

Richter Chemie-Technik GmbH
Otto-Schott-Str. 2
D-47906 Kempen

Тел.:

+49 (0) 2152 146-0

Факс: +49 (0) 2152 146-190
E-Mail:

[email protected]

Internet:

http://www.richter-ct.com

Наименование :

Грязеуловитель, типовой ряд GSO/F, принятие

решётчатого барабана по направлению сверху
Сертифицировано

согласно

Техническому

руководству по поддержанию чистоты воздуха.
Прочность

и

герметичность

(P10,

P11)

находящегося под давлением корпуса проверены

согласно DIN EN 12266-1.
Габаритная длина: DIN EN 558-1 основной ряд 1

ISO 5752 ряд 1

Присоединительные размеры фланцев:
DIN EN 1092-

2, форма B (ISO 7005-2, форма B) PN

16

или фланец просверлен в соответствии с ASME

B16.5 Class 150

Материалы :

Материал корпуса: чугун с шаровидным графитом
EN-JS 1049 / ASTM A395

Материал обшивки:

PFA

.../F

по желанию:

антистатический …/F-L

высокая устойчивость к просачиванию

../F-P

Решётчатый барабан: PTFE/TFM 1600
Плёнка фильтра: ETFE

Диапазон температур

:

- -60

°C до + +150 °C

см. диаграмму давления-температуры в разделе
1.3.

Раб. давление :

от вакуума до макс. 16 бар

см. диаграмму давления-температуры в разделе
1.3.

Разность давлений : Δp (=p1 – p2)

макс. 2 бара (£ 100°C)

макс. 1 бар при 150°C

Условные проходы грязеуловителя :

DN 25, 40, 50, 80, 100

Ширина отверстий сита :

85, 105, 250, 500,

1000, 1800, 2000 μm

Вес:

Номинальная

ширина

25

40

50

80

100

пр.кг

11

17

19

39

44

Положение при монтаже :

Указатель направления на корпусе указывает

пропускное направление. См. раздел 6.2.

Размеры и отдельные детали :

См. чертёж в разрезе раздел 10.

Опция :

Спуск

Изнашиваемые детали :

пленка фильтра,

решетчатый барабан

1.1

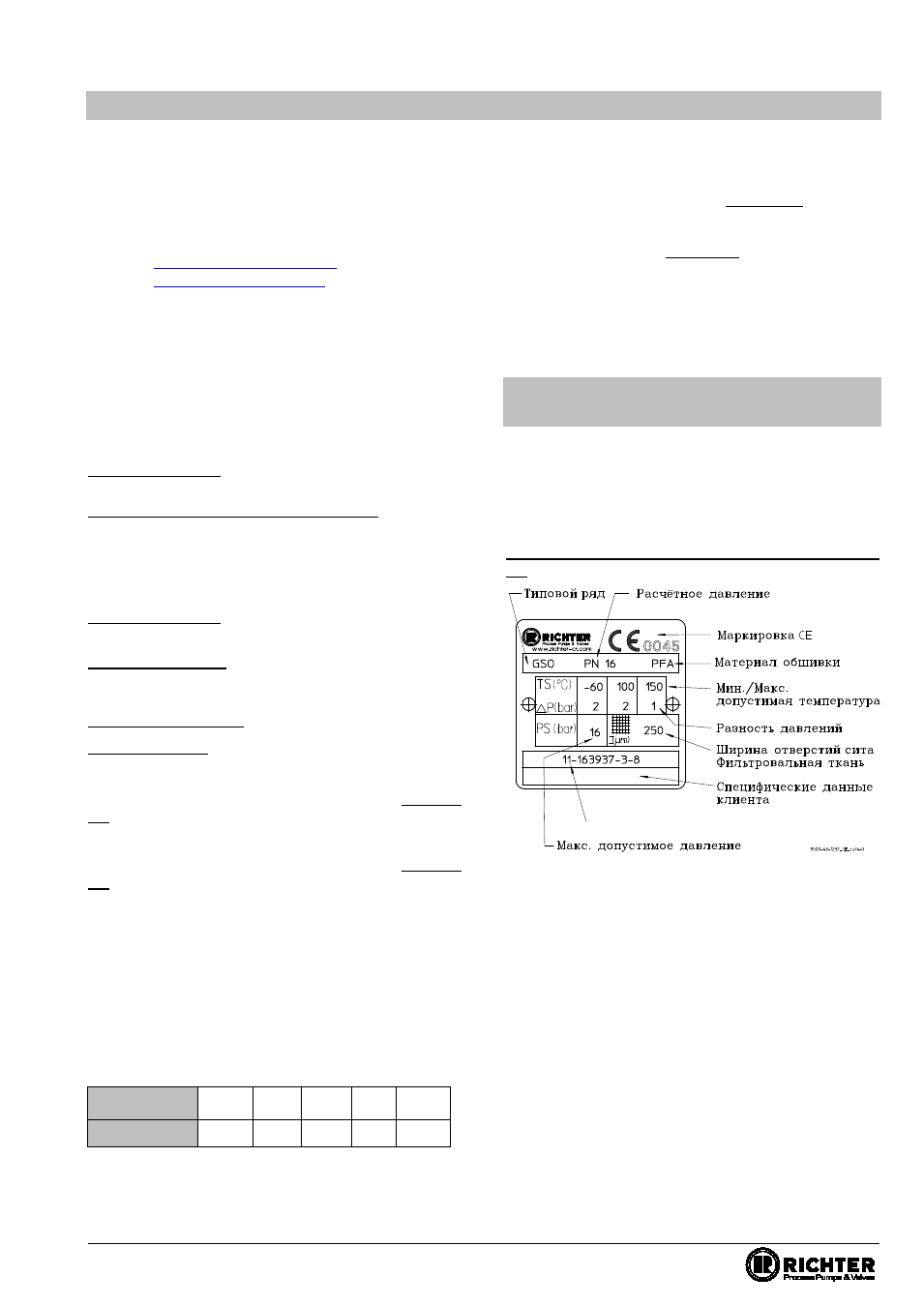

Фирменная табличка, CE и

маркировка на корпусе

Фирменная табличка из высококачественной стали

прикреплена заклёпками к корпусу:
Если пользователь крепит свою маркировку,

необходимо следить за тем, чтобы арматура

совпадала с назначением.
Пример: Фирменная табличка с маркировкой
CE

Для размеров DN 25 недопустима маркировка CE,

фирменная

табличка

соответствует

без

маркировки CE.

Маркировка на корпусе:

В соответствии с DIN EN 19 и AD 2000 A4 на

корпусе видимы:

проход фланца

Расчётное давление

Материал корпуса

Марка производителя

№ выплавки/маркировка литья

Дата литья

Стрелка для пропускного направления

Год выпуска/ № партии с № позиции

и количеством арматур
