Типовой ряд GSO/F
Стр. 11
9540-861-ru
Ревизия 11
TM 8782
Издание 03/2013
10
Чертеж
10.1
Пояснения
100
Кожух
106
Крышка
107
Верхняя крышка
109
Переходная крышка
115
защитную шайбу
205
Седло клапана
216
Плёнка фильтра
217
держатель решётчатого барабана
219
Предохранение от кручения
*
Ширина отверстий сита:
85, 105, 250, 500, 1000, 1800, 2000 μm
220
Решетчатый барабан в сборе
К ней относятся:
218
Днище решетчатого барабана
222
Внутренняя
труба
решетчатого
барабана
234
Внешняя труба решетчатого барабана
407
Уплотнительное кольцо
522
Шнур круглого сечения
900/1
Рым-болт
901/1
Шестигранный болт
902/1
Установочный штифт (DN 100)
920/x
Шестигранная гайка
936/1
Зубчатая упругая шайба

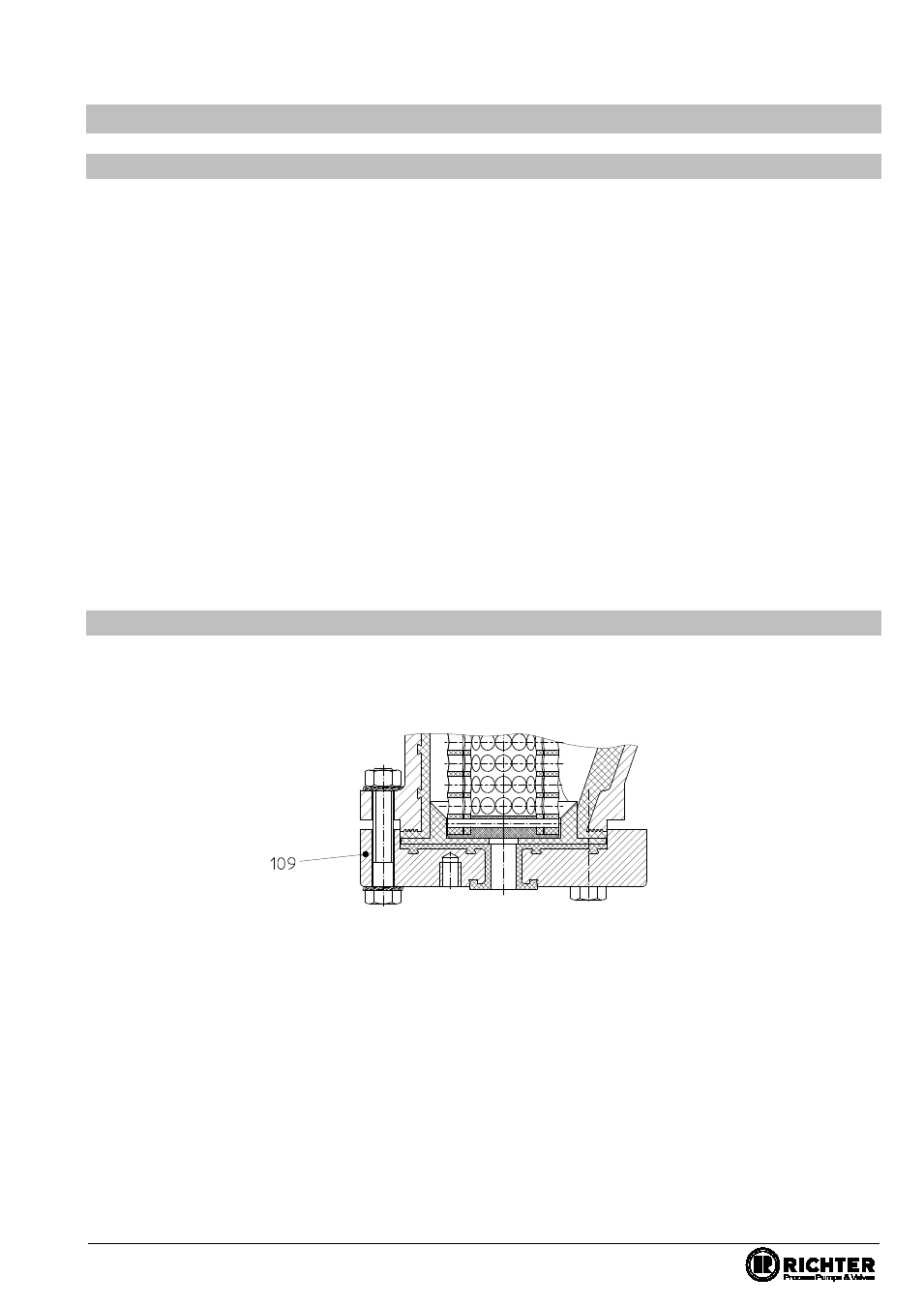

10.2
Опция cпуск
