Типовой ряд GSO/F
Стр. 13
9540-861-ru
Ревизия 11
TM 8782
Издание 03/2013

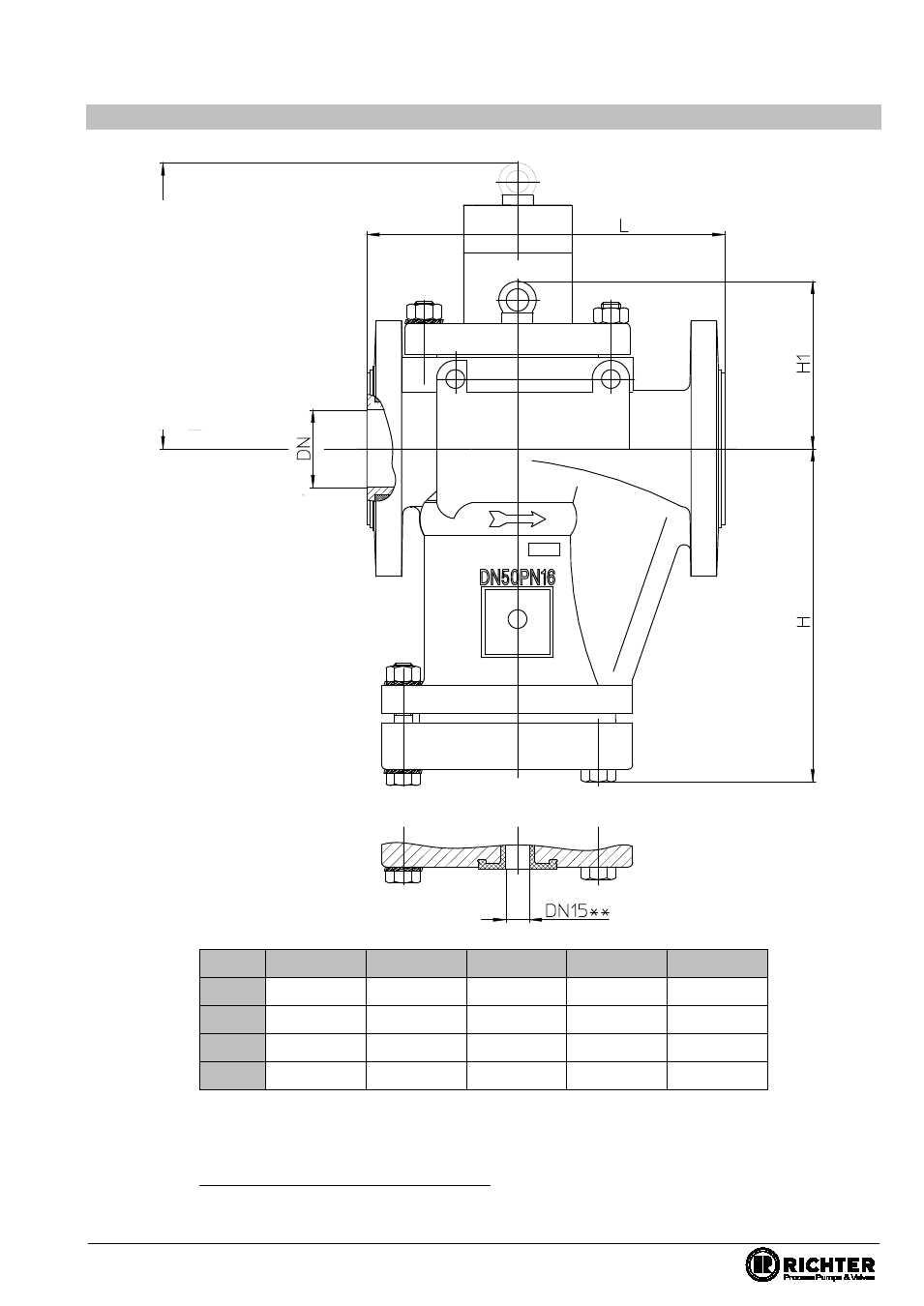

10.4
Размерные данные
DN
25
40
50
80
100
Д
160
200
230
310
350
В
165
205
213
314
324
H1
106
120
126
151
162
A
270
320
340
460
500
Размеры в мм
**
DN 15 в стандарте, Другие условные проходы по запросу
Присоединительные размеры фланцев:
DIN EN 1092-
2, форма B (ISO 7005-2, форма B) PN 16 или фланец просверлен в
соответствии с ASME B16.5 Class 150
Де
мо
нт
аж
на
я т
а
A
