Руководство пользователя
24

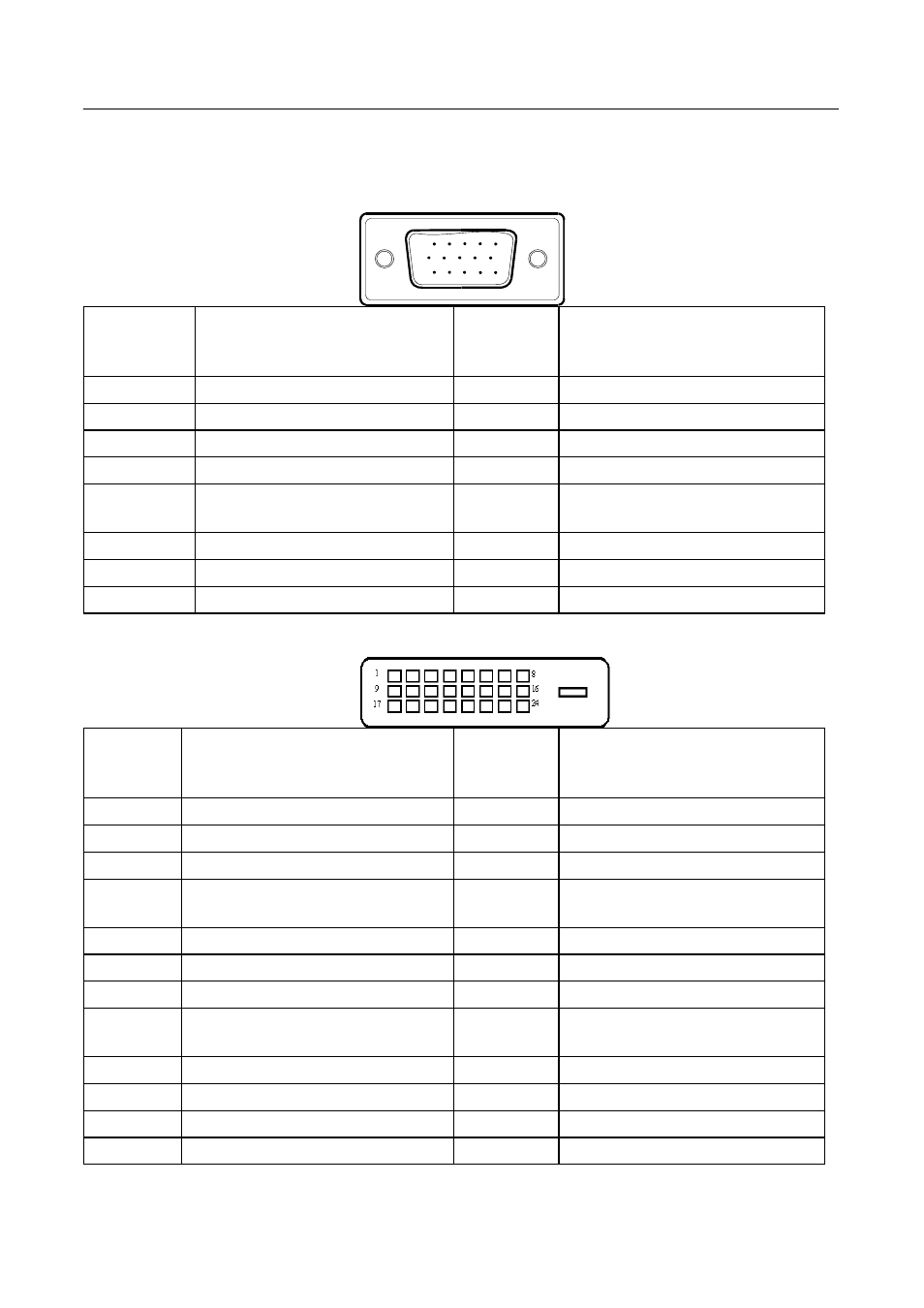

РАСПОЛОЖЕНИЕ КОНТАКТОВ РАЗЪЕМА
15–штыревой кабель передачи цветного сигнала дисплея:
1
5
6
10
11
15
НОМЕР
КОНТАКТА
ОПИСАНИЕ
НОМЕР
КОНТАКТ
А
ОПИСАНИЕ
1.
Красный
9.
+5 В
2.
Зеленый
10.
Земля
3.
Синий
11.
Земля
4.
Земля
12.
DDC-Serial, данные
5.
Земля
13.
Горизонтальная
синхронизация
6.
R-земля (красный)
14.
Вертикальная синхронизация
7.
G-земля (зеленый)
15.
DDC-Serial, таймер
8.
B-земля (синий)
24–штыревой кабель передачи цветного сигнала дисплея: (Режим двойного входа)
НОМЕР
КОНТАКТ
А
ОПИСАНИЕ
НОМЕР
КОНТАКТ
А
ОПИСАНИЕ
1.
TMDS, данные 2-
13.
TMDS, данные 3+
2.
TMDS, данные 2+
14.
Питание +5 В
3.
TMDS, данные 2/4 Экран
15.
Земля (для +5В)
4.
TMDS, данные 4-
16.
Обнаружение горячего
подключения
5.
TMDS, данные 4+
17.
TMDS, данные 0-
6.
Таймер DDC
18.
TMDS, данные 0+
7.
Данные DDC
19.
TMDS, данные 0/5 Экран
8.
Аналоговая вертикальная
синхронизация
20.
TMDS, данные 5-
9.
TMDS, данные 1-
21.
TMDS, данные 5+
10.
TMDS, данные 1+
22.
TMDS, таймер Экран
11.
TMDS, данные 1/3 Экран
23.
TMDS, таймер +
12.
TMDS, данные 3-
24.
TMDS, таймер -
