Руководство пользователя
10
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И РАЗЪЕМЫ
ПОДКЛЮЧЕНИЕ КАБЕЛЕЙ:
Прежде чем выполнять описанную ниже процедуру, выключите компьютер.
1.
Подключите один конец 15-контактного кабеля D-Sub к монитору с обратной
стороны, а другой конец – к порту D-Sub вашего компьютера.
2.
Подключите один конец 24-контактного кабеля DVI-D (режим двойного входа, может
не поставляться) к монитору с обратной стороны, а другой конец – к порту DVI-D
вашего компьютера.
3.
При помощи аудиокабеля соедините вход аудио на мониторе и выход аудио на
компьютере (разъем зеленого цвета).
4.
Подсоедините один конец шнура электропитания к гнезду входа электропитания
ЖК-монитора, а другой конец к электрической розетке.
5. Включите монитор и компьютер

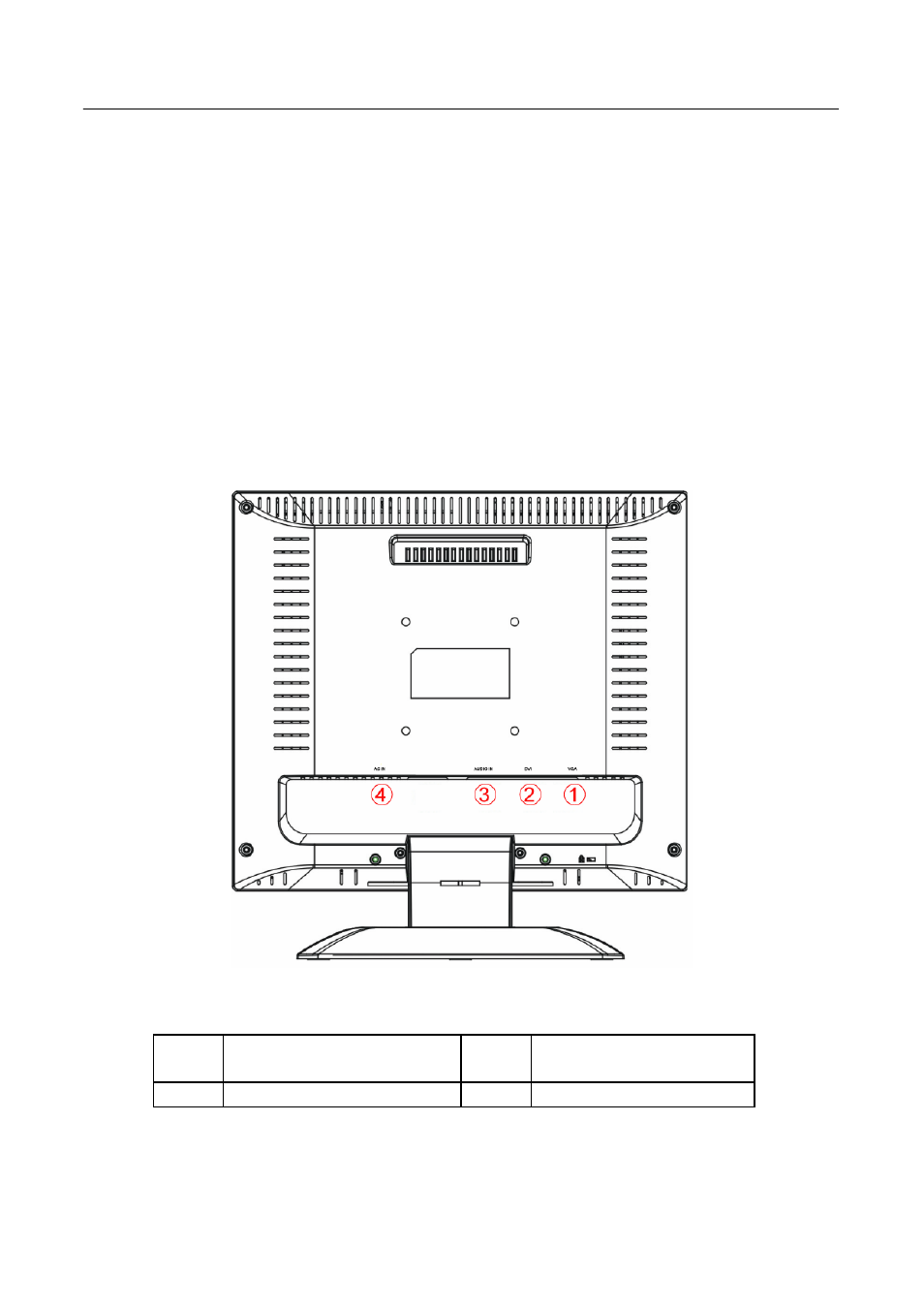

Рис.2. Подключение кабелей
1.
Вход VGA
2.
Вход DVI-D (может не
поставляться)
3.
Вход аудио
4.
Вход электропитания
