4
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является

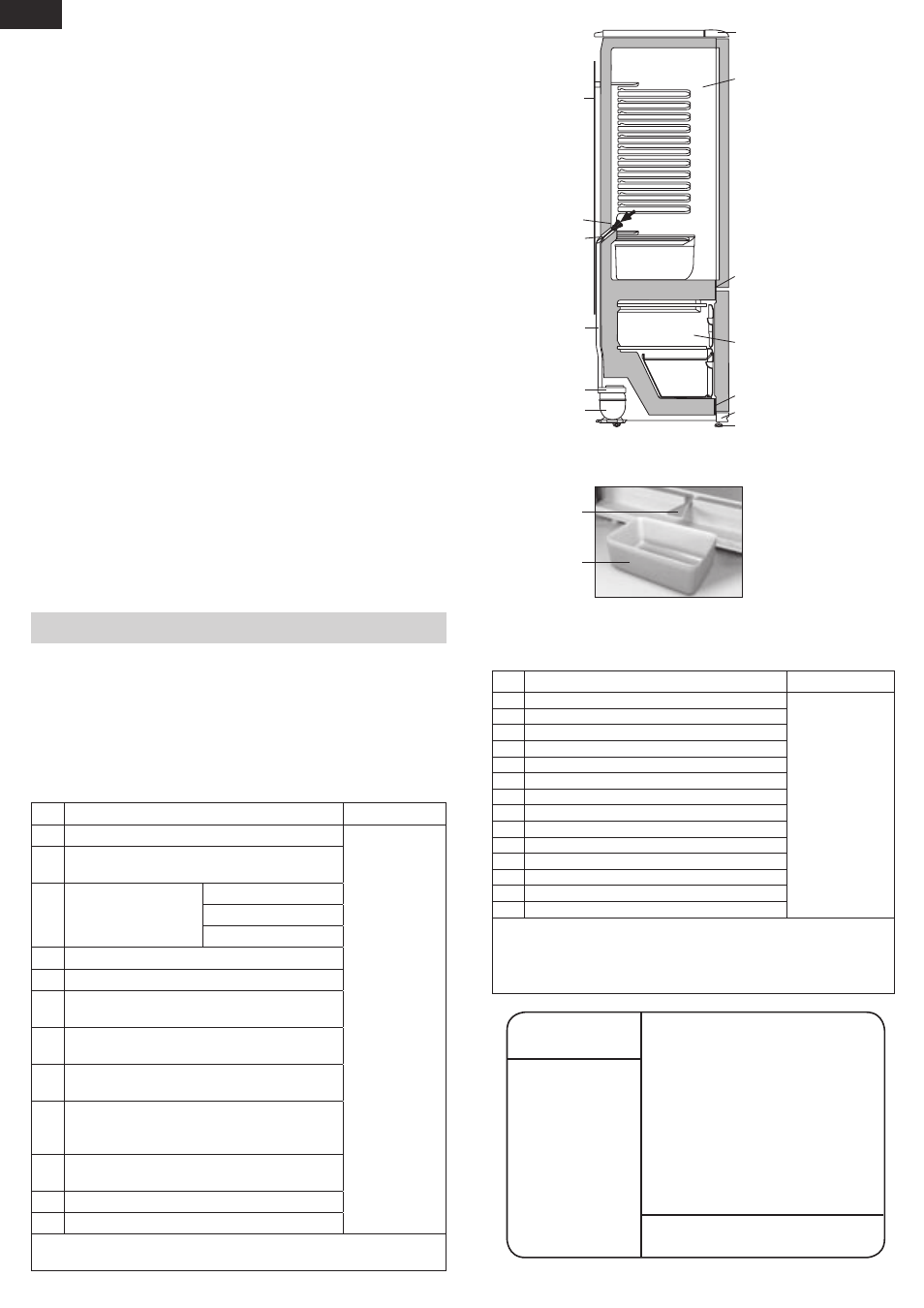

Рисунок 4 — Схема зливу талої води із ХО
маска
щиток декоративний
йорж
лоток
пацівок
посудина
конденсатор
компресор
опора
шафа внутрішня ХО
поперечина
шафа внутрішня МО
планка передня
Рисунок 5 –Збір талої води із МО
посудина
лопатка
для запобігання забиття системи зливу.
В деяких випадках іній може залишитися на задній стінці ХО
після вмикання компресора, що не є несправністю. Іній розтане в
наступних циклах розморожування, передбачених в роботі холо-
дильника.
2.2.2 Необхідно регулярно (не менше 1 разу в 3 місяці) стежити
за чистотою лотка і перевіряти відсутність води в лотку.
Наявність води в лотку вказує на забиття системи зливу. Для
усунення забиття слід прочистити йоржиком отвір в лотку, щоб
вода без перешкод стікала в посудину, вимити йорж і встановити
відповідно з рисунком 4.
ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник із забитою
системою зливу. Вода, що з’явилася на дні ХО або попала в місце
прилягання поперечини до шафи внутрішньої ХО відповідно з ри-
сунком 4, може викликати корозію зовнішньої шафи холодильника
та елементів холодильного агрегату, пошкодити теплоізоляцію,
привести до утворення тріщин шафи внутрішньої та псування шафи
холодильника.
2.3 РОЗМОРОЖУВАННЯ І ПРИБИРАННЯ МО
2.3.1 При розморожуванні МО необхідно:
— видаляти талу воду, установивши відповідно з рисунком 5
лопатку та будь-яку посудину об’ємом не менше 2 л;
— збирати талу воду, якщо вона витікає із поза лопаткою, легко-
вбираючим вологу матеріалом;
— вимити відділення та витерти насухо.
ЗАБОРОНЯЄТЬСЯ розморожувати МО без використання
лопатки. Тала вода, що витікає з МО поза лопаткою, потрапляючи
в місце прилягання планки передньої до шафи внутрішньої МО
відповідно з рисунком 4, може викликати корозію зовнішньої шафи
холодильника та елементів холодильного агрегату, пошкодити
теплоізоляцію, привести до утворення тріщин шафи внутрішньої
та псування шафи холодильника.
2.4 ВІДКЛЮЧЕННЯ ХОЛОДИЛЬНИКА
2.4.1 Для відключення холодильника слід вийняти вилку шнура
живлення із розетки.
3 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ І КОМПЛЕКТАЦІЯ
3.1 Найменування технічних характеристик і комплектуючих
виробу указані в таблицях 1 і 2 відповідно.
3.2 В табличці виробу указані технічні характеристики ро-
сійською мовою. Найменування характеристик, що указані на
рисунку 6, необхідно зіставити із значеннями характеристик на
табличці виробу.
Рисунок 6 – Табличка
Таблиця 1 - Технічні характеристики
Таблиця 2 – Комплектуючі
№ НАЙМЕНУВАННЯ Кількість, шт.
2.1 Корзина (нижня)
Вказано в
гарантійній карті
2.2 Корзина
2.3 Посудина для овочів або фруктів 1
2.4 Полиця-скло (нижня) 2
2.5 Полиця-скло 2
2.6 Упор задній
2.7 Посудина з кришкою
2.8 Вкладиш для яєць
2.9 Бар’єр-полиця 3
2.10 Обмежувач (великий)
2.11 Бар’єр 4
2.12 Форма для льоду
2.13 Лопатка
2.14 Йорж
1 Не розраховані для зберігання масел та продуктів, які пройшли
теплову обробку
2 Максимальне навантаження при рівномірному розподілі 20 кг.
3 Максимальне навантаження при рівномірному розподілі 2 кг.
4 Максимальне навантаження при рівномірному розподілі 5 кг.
Зроблено в Республіці Білорусія
Номінальний загальний об’єм, дм 3
Номінальний об’єм для зберігання, дм 3
— відділення для зберігання свіжих
харчових продуктів:
— морозильного відділення:
Номінальна заморожуюча здатність:
Номінальна напруга:
Номінальний ток:
Номінальна спожита потужність:
Холодоагент: R600a/Спінювач: C-Pentane
Масса хладагента:
25.04.2013
№ НАЙМЕНУВАННЯ Модель
1.1 Номінальний загальний об’єм брутто, дм 3
Значення пара-
метрів вказані
в гарантійній
карті
1.2 Номінальний загальний об’єм брутто морозиль-
ного відділення, дм 3
1.3 Габаритні розміри,
мм
висота
ширина
глибина
1.4 Маса нетто, кг, не більше
1.5 Номінальна корисна площа зберігання, дм
2
1.6 Температура зберігання заморожених харчових
продуктів, °C, не більше
1.7 Температура зберігання свіжих харчових про-
дуктів, °C
1.8 Середня температура зберігання свіжих хар-
чових продуктів, °C, не більше
1.9
Номінальний час підвищення температури
харчових продуктів у морозильному відділенні
від мінус 18 °C до мінус 9 °C, годин
1.10 Номінальна добова продуктивність з льодо-
утворення, кг
1.11 Номінальна заморожуюча здатність, кг/доба
1.12 Вміст срібла, г
Примітка — Визначення технічних характеристик робиться в спеціально
обладнаних лабораторіях за певними методиками.
Позначення моделі і
виконання виробу
Кліматичний клас
вироби
Нормативний
документ
Знаки сертифікації
ATLANT
ЗАТ «АТЛАНТ», пр. Переможців, 61, м. Мінськ
