3
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Додаток
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК

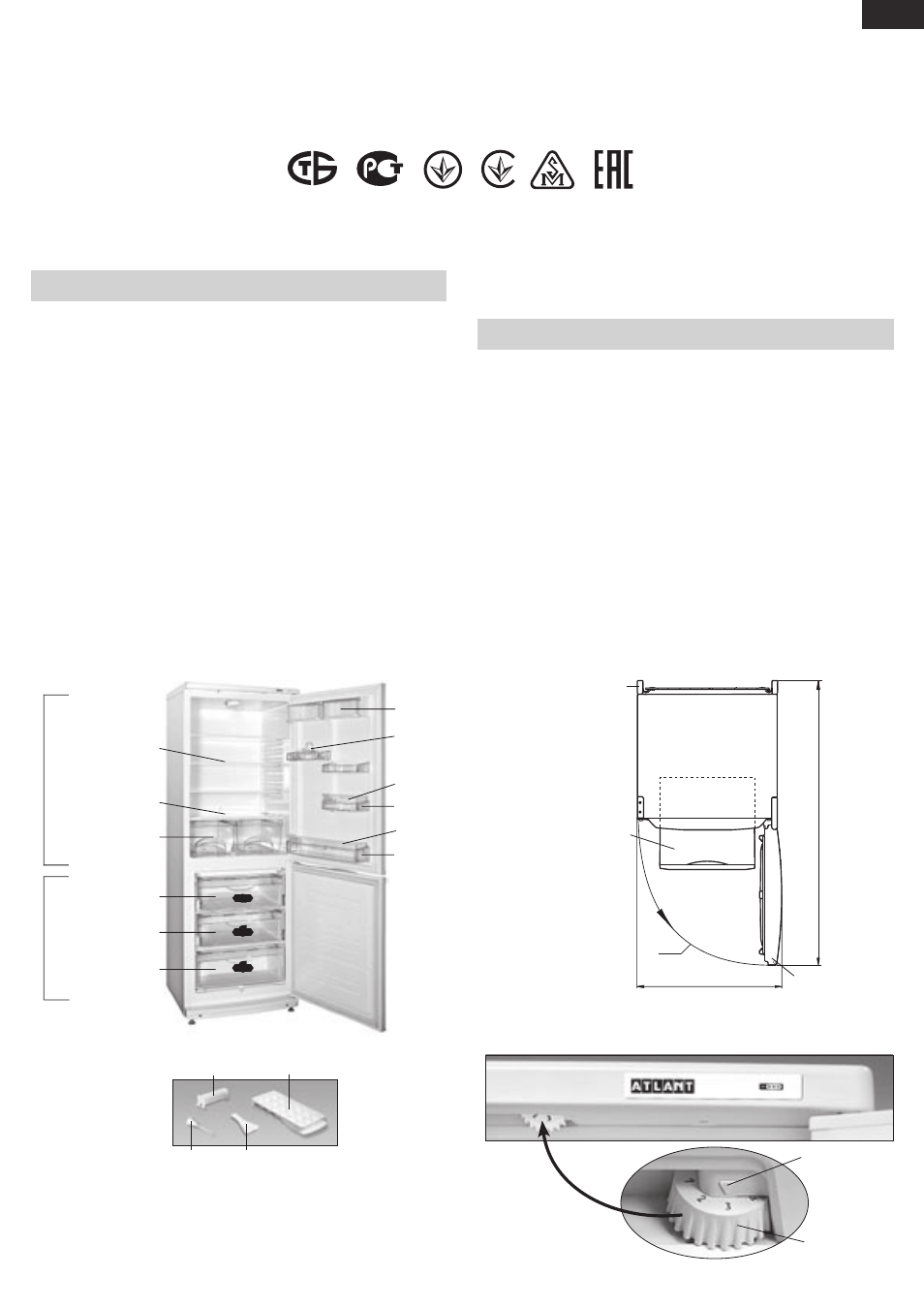

Рисунок 1 — Холодильник і комплектуючі вироби
йорж лопатка
форма для льоду упор задній
I — морозильне відділення (МО):
«а» — зона заморожування та зберігання;
«б» — зона зберігання
II — відділення для зберігання свіжих харчових продуктів (ХО)
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-2009.
У відповідності з СТБ IEC 62552-2009 термін «камера» замінено на
термін «відділення». У зв’язку з цим дані терміни використовуються
в однаковому значенні: камера (ХК и МК) в інструкції з експлуатації,
відділення (ХО и МО) в додатку.
1.2 Холодильник призначений для заморожування і тривалого
зберігання заморожених продуктів, приготування харчового льоду
в МО, для охолодження та короткочасного зберігання харчових
продуктів, напоїв, овочів і фруктів в ХО відповідно з рисунком 1.
1.3 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 16 0 С до плюс 32 0 С.
1.4 Загальний простір, необхідний для експлуатації холодиль-
ника, визначається габаритними розмірами, які вказані на рисун-
ку 2 в міліметрах. Для безперешкодного виймання комплектуючих
з холодильника необхідно відкривати двері відділень на кут не
менше 90
0 .
1.5 Органом регулювання температури в холодильнику від-
повідно з рисунком 3 є ролик регулювання температури (далі
– ролик). Ролик повертається за годинниковою стрілкою і проти
неї і має цифрові поділки. Поділка “1” відповідає найбільш ви-
сокій температурі (найменше охолодження) в відділенні, поділка
двері МО
1195
Рисунок 2 — Холодильник (вигляд зверху)
корзина
упор задній
90 0
615
“7” — найбільш низькій (найбільше охолодження). Поділку ролика
слід встановити під покажчиком при регулюванні температури.
2 Е КС П Л УАТА Ц І Я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРШЕ ВМИКАННЯ
2.1.1 Підключити холодильник до електричної мережі: вста-
вити вилку шнура живлення в розетку.
Відкрити двері ХО і встановити ролик на поділку “2“. Закрити
двері ХО. В подальшому для вибору оптимальної для зберігання
продуктів температури в відділенні необхідно провести регулю-
вання за допомогою ролика відповідно з рисунком 3. Якщо після
регулювання або змін умов експлуатації компресор почав працю-
вати безперервно, необхідно обертати ролик в сторону зменшення
цифрових поділок до клацання терморегулятора. Після регулюван-
ня температура в холодильнику підтримується автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОГО РОЗМОРОЖУВАННЯ ХО
2.2.1 В ХО використовується автоматична система розмо-
рожування. Іній, що з’являється на задній стінці ХО, тане в циклі
розморожування при вимкненні компресора і перетворюється в
краплини води. Краплини талої води стікають в лоток, через отвір
в ньому по трубці попадають в посудину на компресорі відповідно
з рисунком 4 і випаровуються. В отвір лотка встановлений йорж
Сертифікат відповідності виробів виданий БЕЛЛИС (вул. Червона, 7Б, 220029, м. Мінськ):
№ ТС BY/112 03.03. 020 00146, термін дії з 10.04.2012 р. по 09.04.2017 р.
ХМ-4092-ХХХ
ХМ-4098-ХХХ
Рисунок 3 — Регулювання температури
покажчик
ролик
I
II
«а»
«б»
«б»
обмежувач (великий)
корзина (нижня)
корзина
корзина
посудина (для
овочів або фруктів)
полиця –скло
(нижня)
полиця -скло
вмістище з кришкою
обмежувач (малий)
вкладиш для яєць
бар’єр -полиця
бар’єр
