Приложение
ХОЛОДИЛЬНИКИ-МОРОЗИЛЬНИКИ
ХМ-4092-ХХХ
ХМ-4098-ХХХ

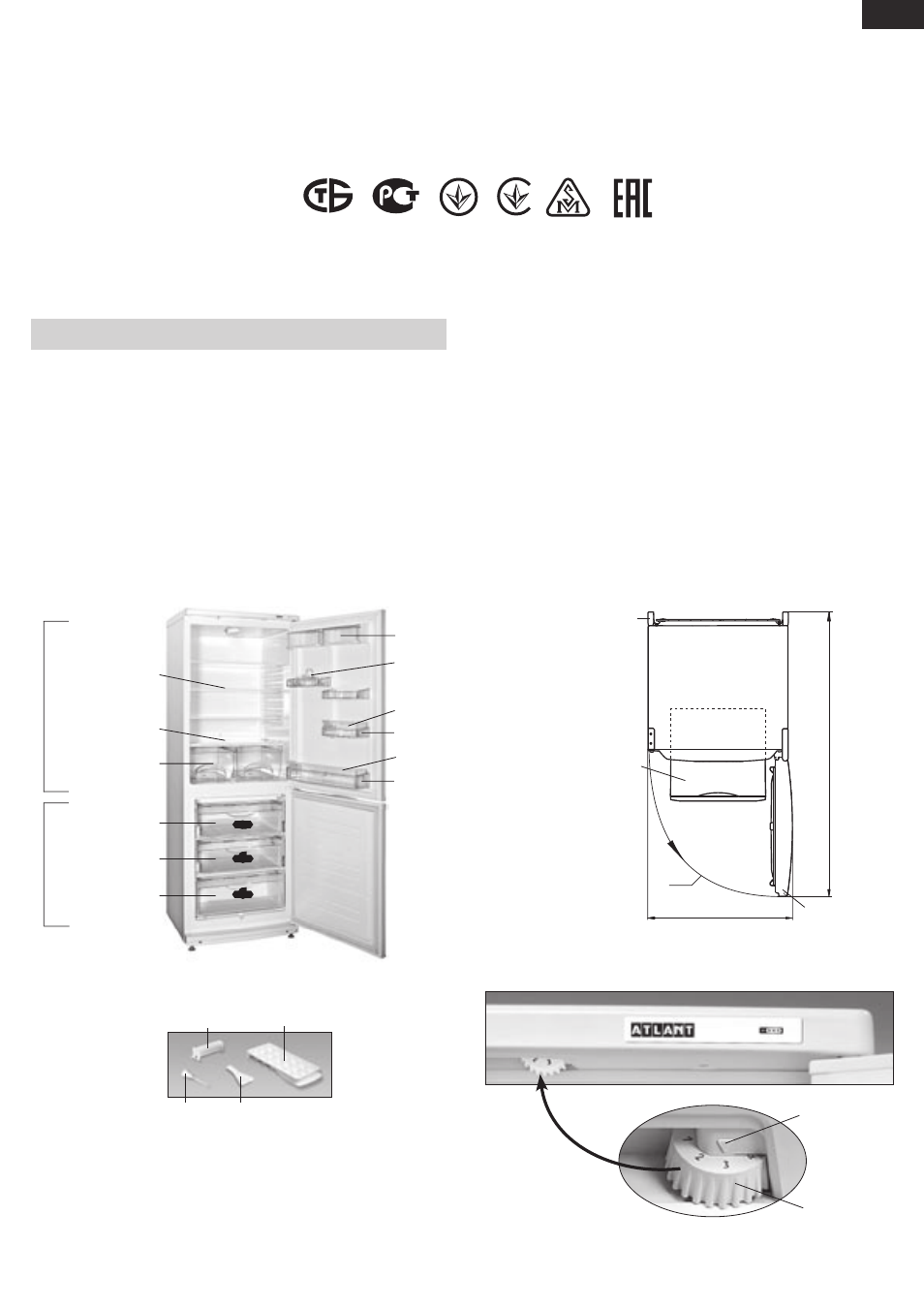

Рисунок 1 — Холодильник и комплектующие изделия
ерш лопатка
форма для льда упор задний
I — морозильное отделение (МО):
«а» — зона замораживания и хранения;
«б» — зона хранения;
II — отделение для хранения свежих пищевых продуктов (ХО)
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник соответствует СТБ 1499-2004,
СТБ IEC 62552-2009. В соответствии с СТБ IEC 62552-2009 тер-
мин «камера» заменен на термин «отделение». В связи с этим
данные термины употребляются в одинаковом значении: камера
(ХК и МК) в руководстве по эксплуатации, отделение (ХО и МО)
в приложении.
1.2 Холодильник в соответствии с рисунком 1 предназначен
для замораживания и длительного хранения замороженных про-
дуктов, приготовления пищевого льда в МО; для охлаждения и
кратковременного хранения пищевых продуктов, напитков, ово-
щей и фруктов в ХО.
1.3 Эксплуатировать холодильник необходимо при темпера-
дверь МО
1195
Рисунок 2 — Холодильник (вид сверху)
корзина
упор задний
90 0
615
Сертификаты соответствия изделий выданы БЕЛЛИС (ул. Красная, 7Б, 220029, г. Минск):
№ ТС BY/112 03.03. 020 00146, срок действия с 10.04.2012 г. по 09.04.2017 г.
туре окружающей среды от плюс 16 0 С до плюс 32 0 С.
1.4 Общее пространство, необходимое для эксплуатации хо-
лодильника, определяется габаритными размерами, указанными
на рисунке 2 в миллиметрах. Для беспрепятственного извлечения
комплектующих из холодильника необходимо открывать двери
отделений на угол не менее 90
0 .
1.5 Органом регулировки температуры в холодильнике в
соответствии с рисунком 3 является ролик регулировки тем-
пературы (далее — ролик). Ролик поворачивается по часовой
стрелке и против нее и имеет цифровые деления. Деление “1”
соответствует наиболее высокой температуре (наименьшее охлаж-
дение) в отделении, деление “7” — наиболее низкой (наибольшее
охлаждение). Деление ролика следует установить под указателем
при регулировке температуры.
Рисунок 3 — Регулировка температуры
указатель
ролик
ограничитель (большой)
корзина (нижняя)
корзина
корзина
сосуд (для овощей
или фруктов)
полка-стекло
(нижняя)
полка-стекло
емкость с крышкой
ограничитель (малый)
вкладыш для яиц
барьер-полка
барьер
I
II
«а»
«б»
«б»
