5
KAZ
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
1 Т О Ң А З Ы Т Қ Ы Ш Т Ы Ң С И П А Т ТА М А С Ы
1.1 Тоңазытқыш СТБ 1499-2004, СТБ IEC 62552-2009 сәйкес
келеді. СТБ IEC 62552-2009 сәйкес «камера» термині «бөлім»
терминіне ауыстырылды. Осыған байланысты бұл терминдер
бірдей мағынада қолданылады: пайдалану нұсқаулығындағы
камера (ТК және МК), қосымшадағы бөлім (ТБ және МБ).
1.2 1 суретке сәйкес тоңазытқыш азық-түлікті мұздатуға және ұзақ
сақтауға, МБ-де азықтық мұз дайындауға; ТБ-де азық-түлікті, сусындар-
ды және жемістерді суытуға және қысқа мерзімге сақтауға арналған.
1.3 Тоңазытқышты қоршаған ортаның температурасы
плюс 16 0 С-ден плюс 38 0 С-ге дейінгі аралықта болғанда пайда-
лану қажет.
1.4 Тоңазытқышты пайдалану үшін қажетті жалпы кеңістік
2 суретте көрсетілген көлемдік мөлшерлерге сәйкес миллиметрмен
анықталады. Тоңазытқыштың ішінен оның жинақ бөлшектерін
кедергісіз алып шығару үшін камералардың есіктерін кемінде 90 0
ашу керек.
1.5 Тоңазытқыштағы температураны реттеу органының
қызметін 3 суретке сәйкес термореттегіштің тұтқасы (бұдан әрі –
тұтқа) атқарады. Тұтқа сағат тілінің жүрісі бағытымен және оған
қарсы бұралады және таңдалған бөлікке орнатылады. «1» бөлігі –
тоңазытқыштағы неғұрлым жоғары температураға сәйкес келеді (ең
әлсіз суыту), «7» бөлігі – ең төмен температураға (ең қатты суыту).
I – балғын азықты сақтауға арналған бөлім (ТБ);
II – мұздатқыш бөлім (МБ):
«а» – мұздату және сақтау аймағы;
«б» – сақтау аумағы
(көкөністер немесе
жемістерге арналған)
сауыт
әйнек-сөре
(төменгі)
әйнек-сөре
мұздатқыш
бөлімнің сөресі
сауыт (төменгі)
қақпағы бар сауыт
сауыт
жұмыртқаларға арналған сауыт
ысқыш
мұзға арналған қалып
артқы тірек

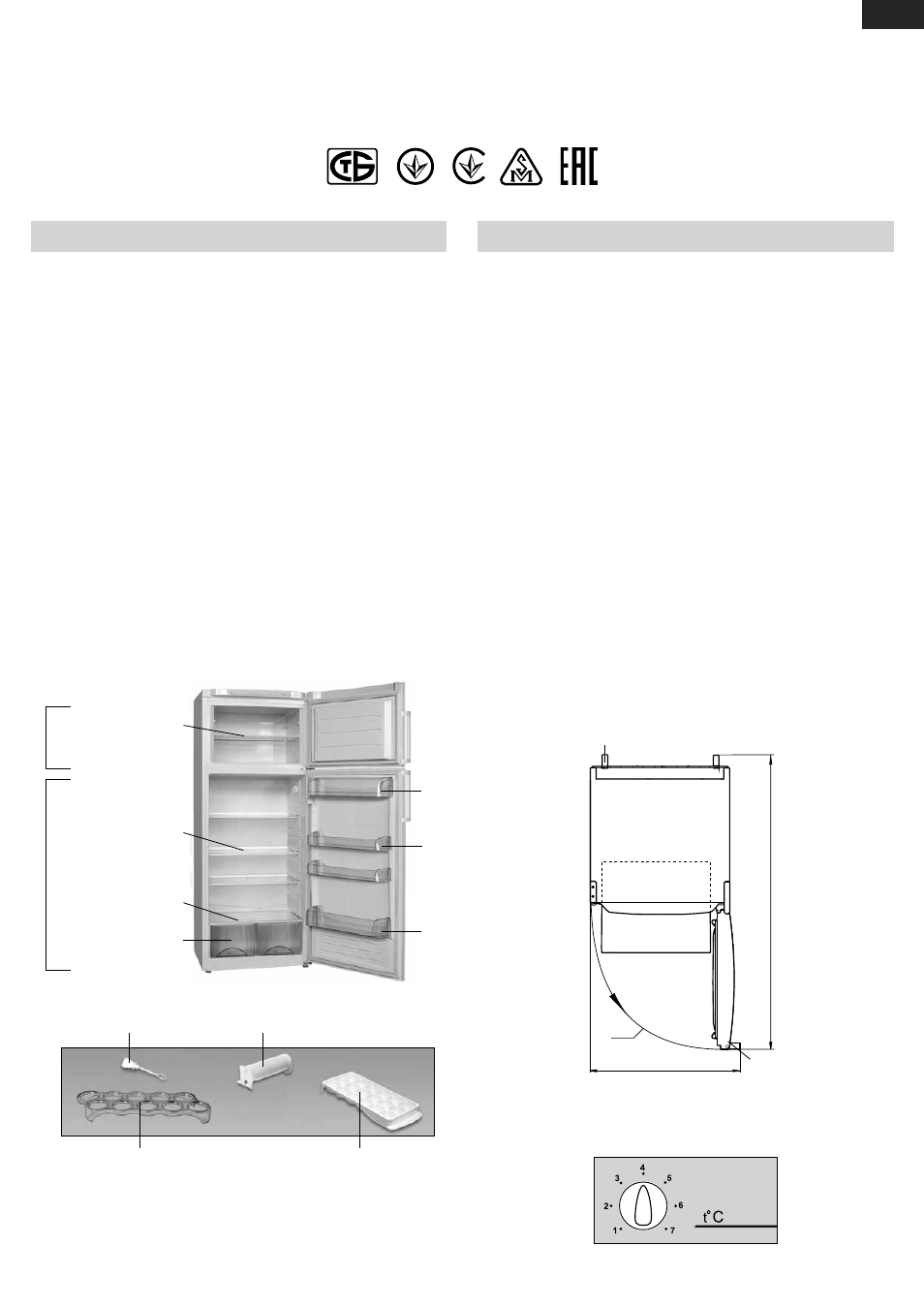

1 сурет – Тоңазытқыш және жиынтық бұйымдары
Қосымша
2 Т О Ң А З Ы Т Қ Ы Ш Т Ы П А Й Д А Л А Н У
2.1 АЛҒАШҚЫ ҚОСУ
2.1.1 Тоңазытқышты электр желісіне қосу: қуат көзі сымының
айырын розеткаға тығу.
МБ есігін ашу. Алғашқы қосқан кезде тұтқаны «3» немесе «4»
бөлігіне қойған жөн. Бөлімнің есігін жабу.
Қажет болған жағдайда температураны тұтқаның көмегімен
реттеуге болады. Егер реттегеннен кейін немесе пайдалану
жағдайларын өзгерткеннен кейін компрессор үздіксіз жұмыс
істей бастаған болса, тұтқаны абайлап сандық бөліктердің азаюы
жағына қарай термореттегіш тырс еткенге дейін бұрау керек.
Реттегеннен кейін тоңазытқыштағы температура автоматты түрде
ұсталып тұрады.
2.2 ТБ АВТОМАТТЫ ЕРУ ЖҮЙЕСІ
2.2.1 ТБ автоматты еру жүйесі пайдаланылады. ТБ артқы
қабырғасында пайда болатын қырау циклмен жұмыс істейтін ком-
прессор сөнгеннен кейін еріп, су тамшыларына айналады. Еріген
судың тамшылары тартпаға барып құйылады, ондағы саңылаудан
келте құбырға құйылып, 4 суретке сәйкес компрессордағы ыдысқа
құйылады да буланып кетеді.
Тартпаның саңылауына құйылу жүйесінің ластануын болдыр-
мас үшін ысқыш орнатылған.
3 сурет – Термореттегіштің тұтқасы
2 сурет – Тоңазытқыш (үстінен қарағандағы көрініс)
МБ есігі
артқы тірек
ТОҢАЗЫТҚЫШ-МҰЗДАТҚЫШ
ХМ-3101-ХХХ
I
II
1309
90 0
743
«а»
«б»
003 1003 001
