Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Додаток
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник відповідає СТБ 1499-2004, СТБ IEC 62552-
2009. Відповідно до СТБ IEC 62552-2009 термін «камера»
замінений на термін «відділення». У зв'язку з цим дані терміни вжи-
ваються в однаковому значенні: камера (ХК та МК) в керівництві з
експлуатації, відділення (ХВ і МВ) в додатку.
1.2 Холодильник відповідно до рисунка 1 призначений для
заморожування і тривалого зберігання заморожених продуктів,
приготування харчового льоду в МВ; для охолодження та коротко-
часного зберігання харчових продуктів, напоїв, овочів і фруктів в ХВ.
1.3 Експлуатувати холодильник необхідно при температурі
навколишнього середовища від плюс 16
0
С до плюс 38
0
С.
1.4 Загальний простір, необхідний для експлуатації холо-
дильника, визначається габаритними розмірами, зазначеними
на малюнку 2 у міліметрах. Для безперешкодного вилучення ком-
плектуючих із холодильника необхідно відкривати двері відділень
на кут не менше 90
0
.
1.5 Органом регулювання температури в холодильнику у
відповідності з рисунком 3 є ручка терморегулятора (далі — руч-
ка). Ручка повертається за годинниковою стрілкою і проти неї і
встановлюється на вибрану поділку. Поділка «1» — відповідає
найбільш високій температурі в холодильнику (найменше охолод-
ження), поділка «7» — найбільш низькій (найбільше охолодження).
I – відділення для зберігання свіжих харчових продуктів (ХВ);
II – морозильне відділення (МВ):
«а» — зона заморожування та зберігання;
«б» — зона зберігання
посудина (для овочів
або фруктів)
полиця-скло
(нижня)
полиця-скло
полиця морозиль-
ного відділення
ємність з кришкою
ємність (нижня)
ємність
вкладиш для яєць
йорж
форма для льоду
упор задній

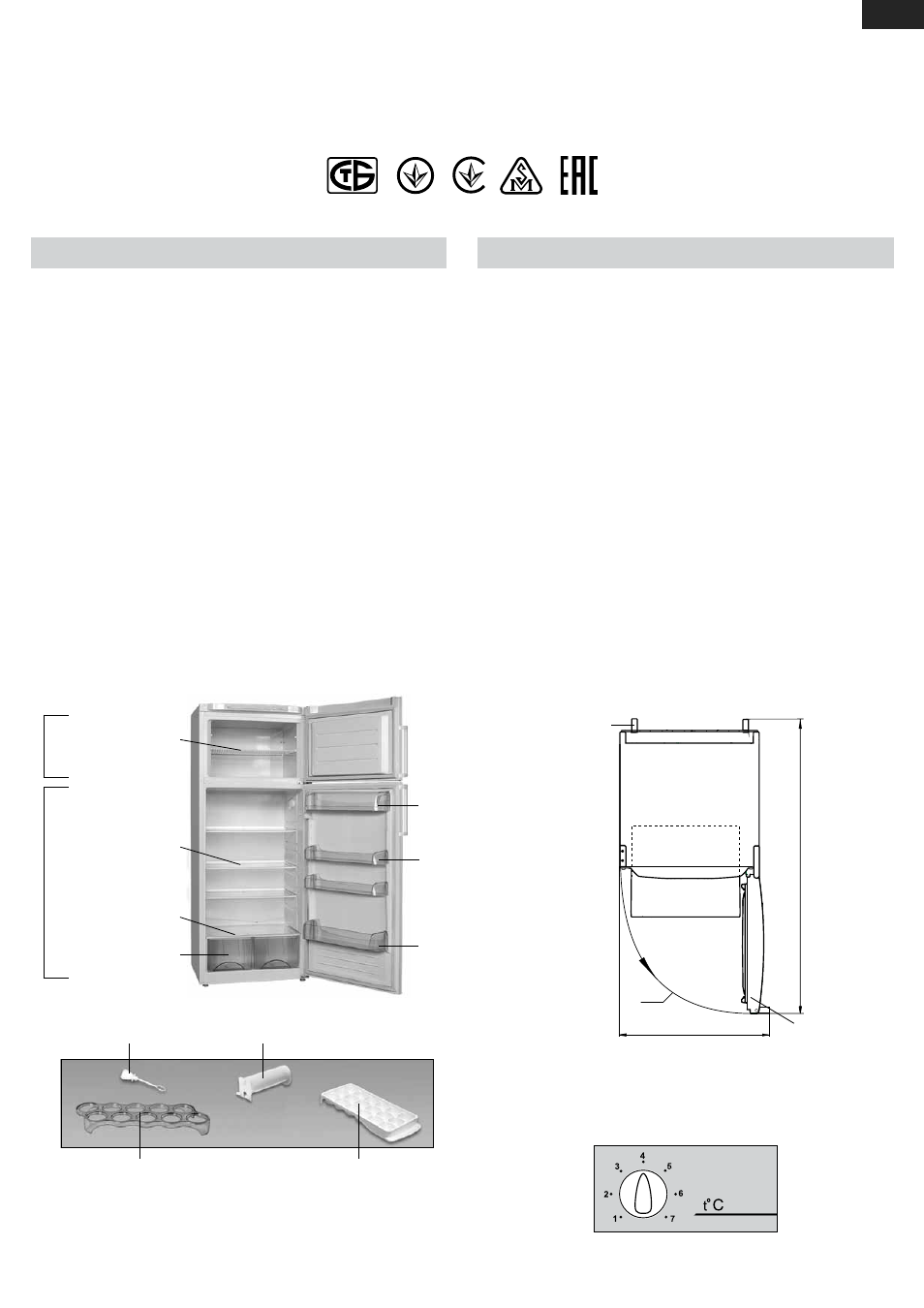

Рисунок 1 – Холодильник та комплектуючі вироби
двері
МВ
Рисунок 2 – Холодильник (вигляд зверху)
упор задній
2 Е КС П Л уАТА ц І я ХО Л О Д И Л Ь Н И К А
2.1 ПЕРШЕ ВМИКАННя
2.1.1 Підключити холодильник до електричної мережі: вста-
вити вилку шнура живлення в розетку.
Відкрити двері МВ. При першому вмиканні рекомендується
встановити ручку на поділку «3» або «4». Закрити двері відділення.
При необхідності провести регулювання температури за допо-
могою ручки. Якщо після регулювання або змін умов експлуатації
компресор почав працювати безперервно, необхідно плавно
повернути ручку в бік зменшення цифрових поділок до клацання
терморегулятора. Після регулювання температура в холодильнику
підтримується автоматично.
2.2 СИСТЕМА АВТОМАТИЧНОгО ВІДТАВАННя ХВ
2.2.1 У ХВ використовується автоматична система відтавання.
Іній, який з'являється на задній стінці ХВ, після відключення
циклічно працюючого компресора тане і перетворюється в краплі
води. Краплі талої води стікають у лоток, через отвір в ньому в
патрубок і потрапляють в посудину на компресорі відповідно до
рисунка 4 і випаровуються.
В отвір лотка встановлений йорж для запобігання засмічення
системи зливу.
2.2.2 Необхідно регулярно (не рідше 1 разу в 3 місяці) стежити
за чистотою лотка і перевіряти відсутність води в лотку.
Рисунок 3 – Ручка терморегулятора
ХОЛОДИЛЬНИК-МОРОЗИЛЬНИК
ХМ-3101-ХХХ
I
II
1309
90
0
713
«а»
«б»
003
1003
001
