Медиацентр WD TV Live Hub
Руководство по эксплуатации
В ПЕРВУЮ ОЧЕРЕДЬ – 16
Подключение компонентным видеокабелем и аудиокабелем (высокое
разрешение)
По компонентному видеокабелю передается только видеосигнал.
Для передачи звука необходимо также подключить кабель составного
сигнала. По компонентному интерфейсу можно передавать видеосигнал
с разрешением до 1080i.

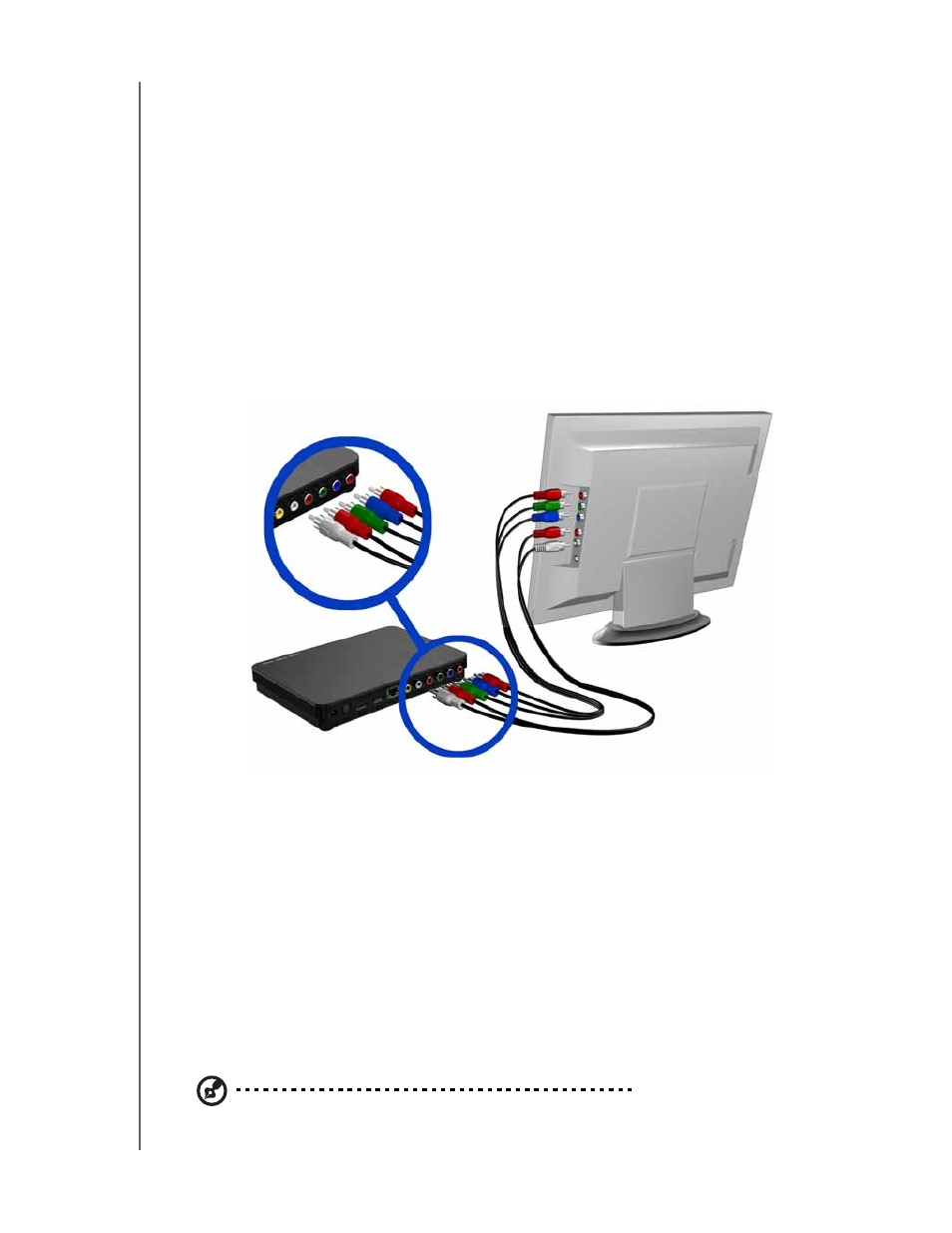

Чтобы подключить медиацентр компонентным видеокабелем и аудиокабелем:
1. Подключите штепсели компонентного видеокабеля к гнездам
компонентного видеовыхода на медиацентре.
2. Подключите штепсели на другом конце кабеля к гнездам видеовхода
компонентного сигнала на телевизоре или аудиовидеосистеме (если
таковая имеется) как показано ниже: красный к красному, зеленый
к зеленому и синий к синему.
3. Подключите штепсели аудиокабеля к к гнездам аудиовыхода на
медиацентре.
4. Подключите штепсели на другом конце кабеля к гнездам аудиовхода на
телевизоре: красный к красному и белый к белому.
В течение нескольких секунд телевизор должен обнаружить наличие
медиацентра. Если телевизору не удается обнаружить медиацентр,
то вам может понадобиться сменить источник сигнала на телевизоре на
компонентный. За подробностями обращайтесь к руководству по
эксплуатации телевизора.
После обнаружения медиацентра на экране сначала будет видна
загрузочная заставка, а затем появится главный экран интерфейса
пользователя.
Примечание: Компонентный видеокабель и аудиокабель продаются отдельно.
