Медиацентр WD TV Live Hub
Руководство по эксплуатации
ОСОБЕННОСТИ И ФУНКЦИИ – 9

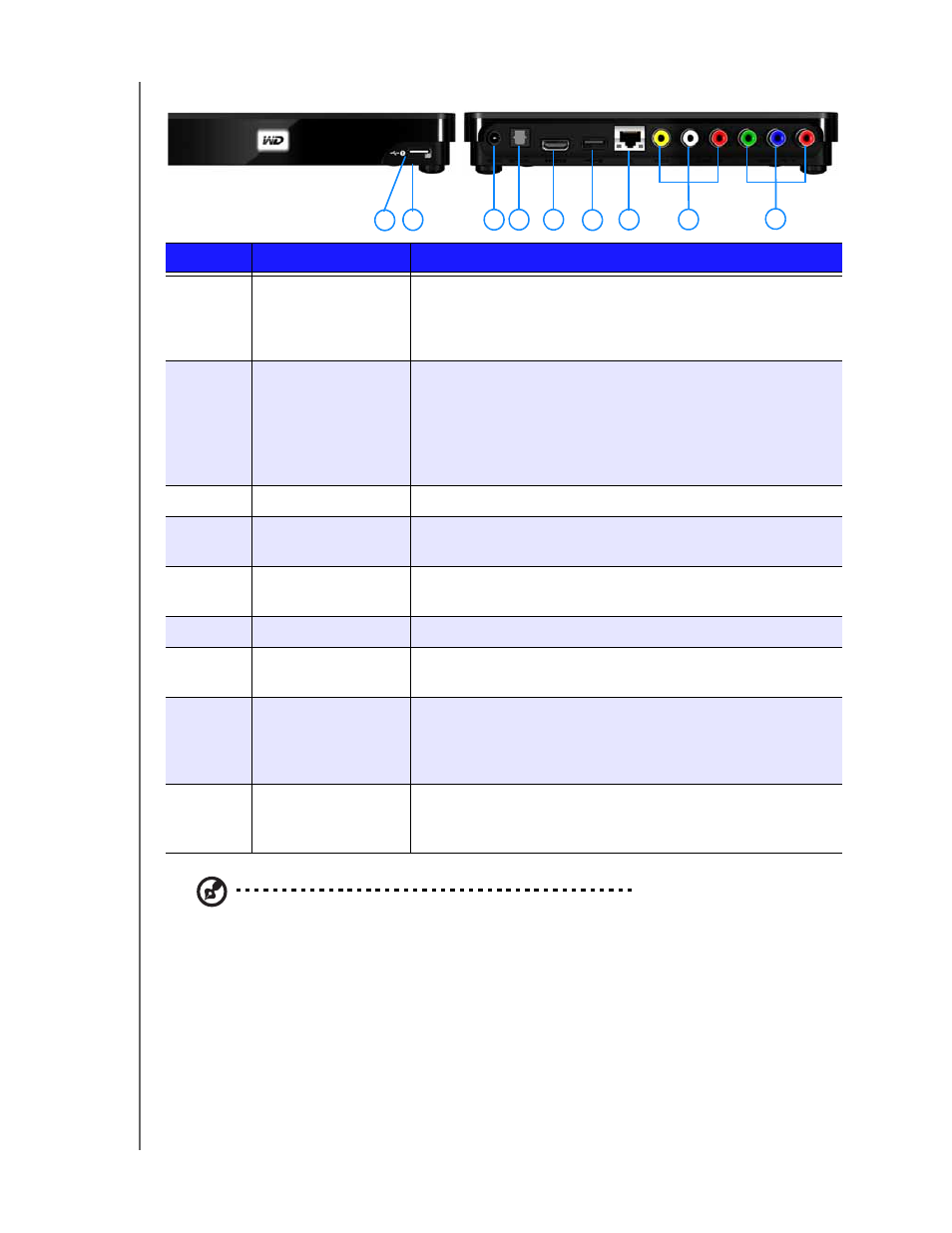

Разъемы
Примечание: Это устройство не работает с USB-концентраторами.
Элемент
Компонент
Описание
1
Первый порт USB
Позволяет подключать совместимые съемные
устройства хранения данных, цифровые камеры
с разъемами USB, портативные медиаплееры
и USB-контроллеры беспроводных сетей.
2
Кнопка сброса
(на днище
устройства)
Нажать на одну секунду, чтобы восстановить заводские
настройки (см. «Сброс настроек устройства» на
странице 214). Удерживать нажатой в течение 10 секунд,
чтобы переключиться между режимами NTSC и PAL.
Кнопку сброса можно нажать при помощи тонкого
стержня или распрямленной скрепки.
3
Гнездо питания
Для подключения кабеля питания.
4
Аудиовыход
S/PDIF (оптический)
Подключается к ресиверу (кабель S/PDIF продается
отдельно).
5
Гнездо HDMI
Подключается к гнезду HDMI на телевизоре (кабель
HDMI продается отдельно).
6
Второй порт USB
То же назначение, что и у первого порта USB.
7
Порт Ethernet
Предназначен для проводного подключения к локальной
сети и Интернету.
8
Гнезда выхода
составного
видеосигнала
и звука
Подключается к аналоговым входам видео и звука на
телевизоре.
9
Гнезда
компонентного
сигнала
Подключается к компонентному видеовходу (YPbPr) на
телевизоре.
1
2
3
4
5
6
7
8
9
