Медиацентр WD TV Live Hub
Руководство по эксплуатации
В ПЕРВУЮ ОЧЕРЕДЬ – 14
Действие 2 — Подключение медиацентра

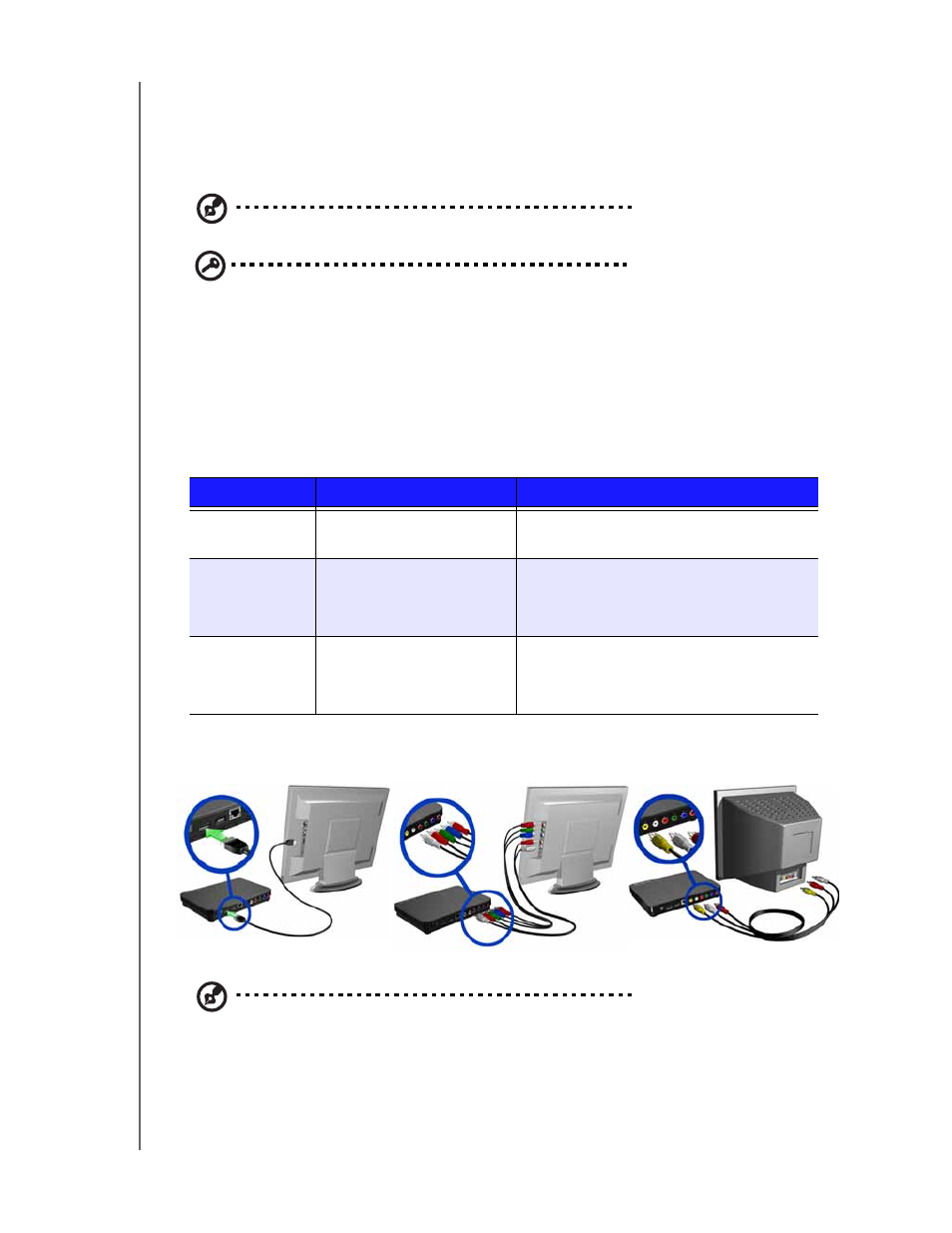

На нижеследующих иллюстрациях изображены поддерживаемые
медиацентром типы подключения. При стандартном типе подключения
используется комплектный аудиовидеокабель составного сигнала.
Примечание: Кабели HDMI и S/PDIF (оптический) продаются отдельно.
Внимание: Настройки звука и изображения в медиацентре следует
выбирать в зависимости от типа установленного вами подключения.
См. «Выход аудио/видео» на странице 186, где эти настройки
описываются подробно.
Выбор наилучшего типа подключения
Качество изображения на экране телевизора зависит от качества самого
телевизора и типа его подключения к медиацентру.
Примечание: Кабели HDMI, компонентного и составного видеосигнала в комплект поставки
не входят.
Подключение Качество Разъемы
HDMI Наилучшее (до 1080p) Специальный разъем для сигналов
высокой четкости
Компонент Лучшее (до 1080i) • Зеленый = Y
• Синий = Pb
• Красный = Pr
Составной Хорошее (480i/576i) • Желтый = видеосигнал
• Красный = правый канал звука
• Белый = левый канал звука
Составной (обычное разрешение) Компонентный (высокое разрешение) HDMI (высокое разрешение)
