Retsch SM 300 - Инструкция (Страница 35)

Монтаж и применение циклона
35

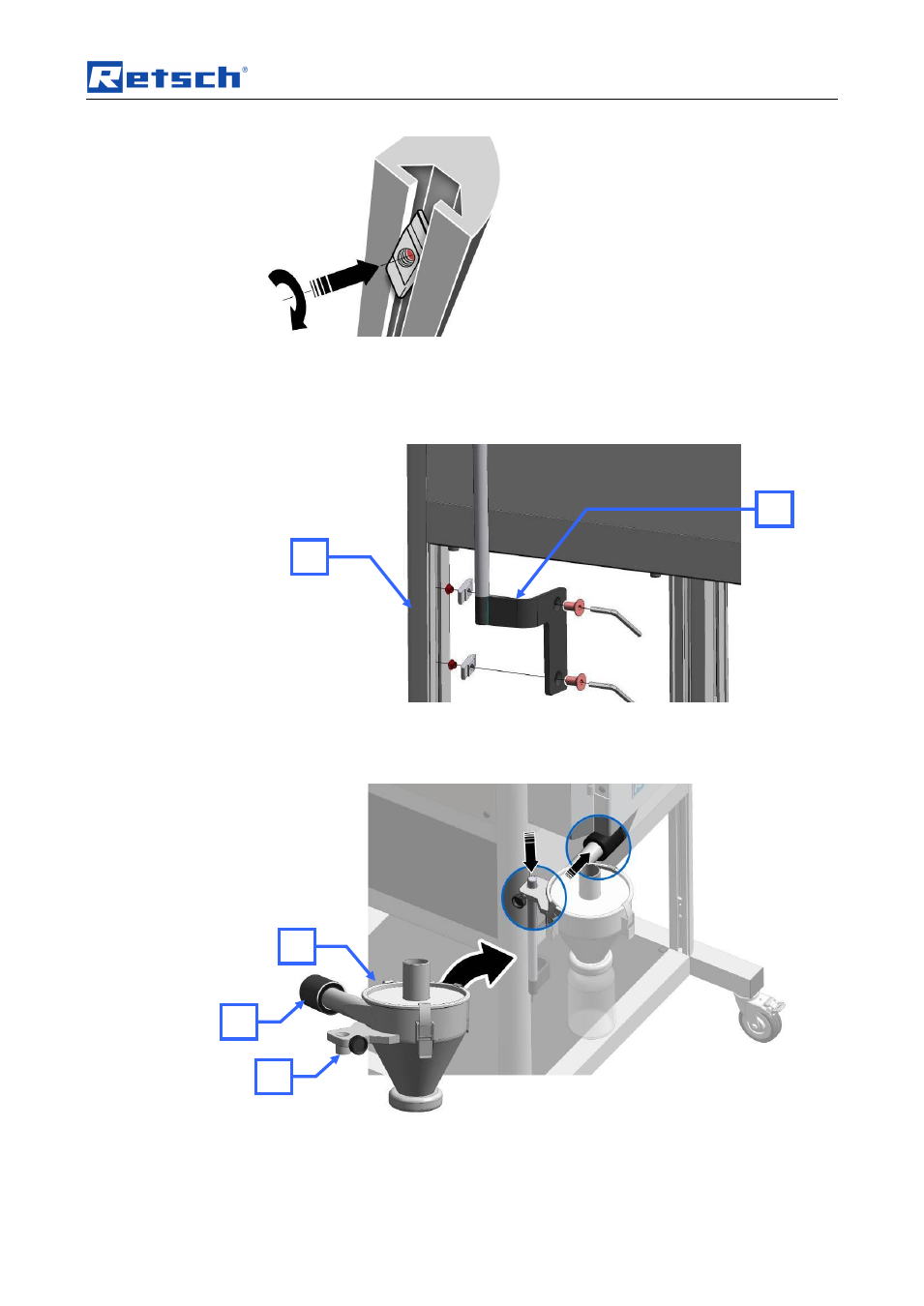

Рис. 24: Поворот пазового сухаря
• Нажмите на пазовый сухарь, преодолевая сопротивление стопорной
пробки, и поверните его в показанное положение.
• Аналогичным образом вставьте второй пазовый сухарь.
Рис. 25: Монтаж крепления циклона
• Закрепите крепление циклона (Z3) на передней левой
стойке корпуса (GF).
Рис. 26: Монтаж циклона
• Установите циклон (Z2) на штативную штангу крепления.
Z
Z1
Z2
Z3
GF
