Упаковка, транспортировка и установка
14
Pos : 4. 20 /00005 Ü berschrif ten/ 1. 1. 1 Ü bersc hrift en/ 111 Tr ans portsic her ung entf ernen @ 2\ mod_1258709630300_27638.doc @ 28697 @ @ 1
3.6.1
Удаление предохранительного устройства для транспортировки
Pos : 4. 21 /00010 Bedi enungsanleit ung en Kapitels ammlungen/ SM300/ 0010 Trans port , Lief er umfang und Aufst ellen/ SM300 Modul Trans port sicherung ent fer nen @ 2\ mod_1258709779469_27638. doc @ 28699 @ @ 1

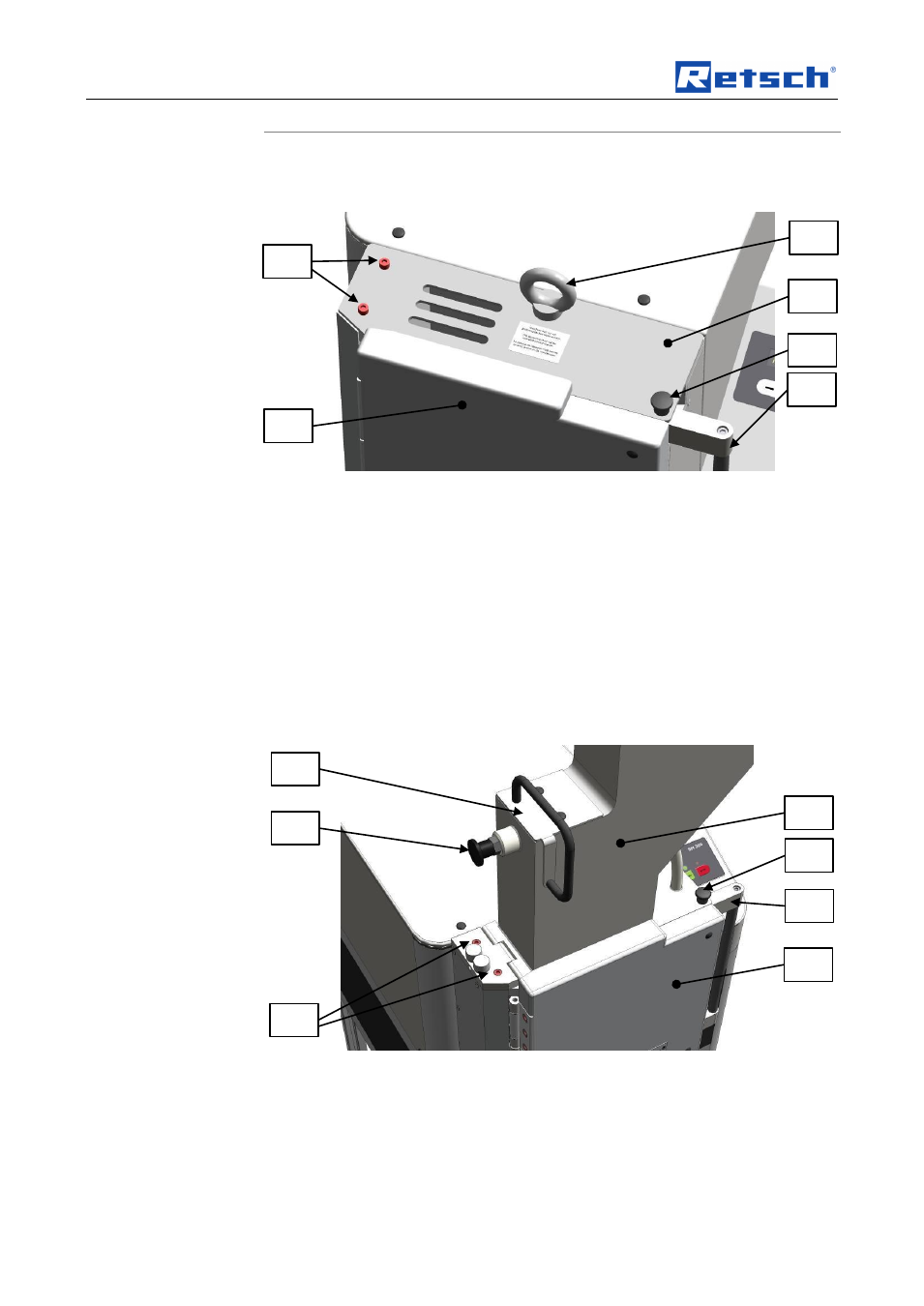

Рис. 2: Удаление предохранительного устройства для транспортировки
•
Снимите транспортировочное приспособление (TH).
•
Разблокируйте дверцу размольной камеры, потянув вверх
минификсатор (E) и подав назад ручку дверного замка (F).
•
Откройте дверцу размольной камеры (T).
•
Выкрутите оба стопорных винта (S).
УКАЗАНИЕ
Сохраните предохранительное устройство (TS) для последующей
транспортировки.
Pos : 4. 22 /00005 Ü berschrif ten/ 1. 1. 1 Ü bersc hrift en/ 111 Einf ülltric hter monti eren @ 2 \ mod_1258709690814_27638.doc @ 28698 @ @ 1
3.6.2
Монтаж загрузочной воронки
Pos : 4. 23 /00010 Bedi enungsanleit ung en Kapitels ammlungen/ SM300/ 0010 Trans port , Lief er umfang und Aufst ellen/ SM300 Modul Ei nf ülltrichter montier en @ 2\ mod_1258709833812_27638.doc @ 28700 @ @ 1
Рис. 3: Монтаж загрузочной воронки
•
Подайте назад ручку дверного замка (F).
•
Откройте дверцу размольной камеры (T).
•
Поднимите штамп (B) в верхнее положение фиксации.
•
Установите загрузочную воронку (R) на прибор. (см. иллюстрацию)
E
F
S
T
B
R
D
TH
E
F
TS
S
T
