Инструкция по эксплуатации MTS Criterion™ серии 40
74
Размеры для крепления принадлежностей для модели C45
Установка
Размеры для крепления принадлежностей для модели C45
Балка
основания
траверса

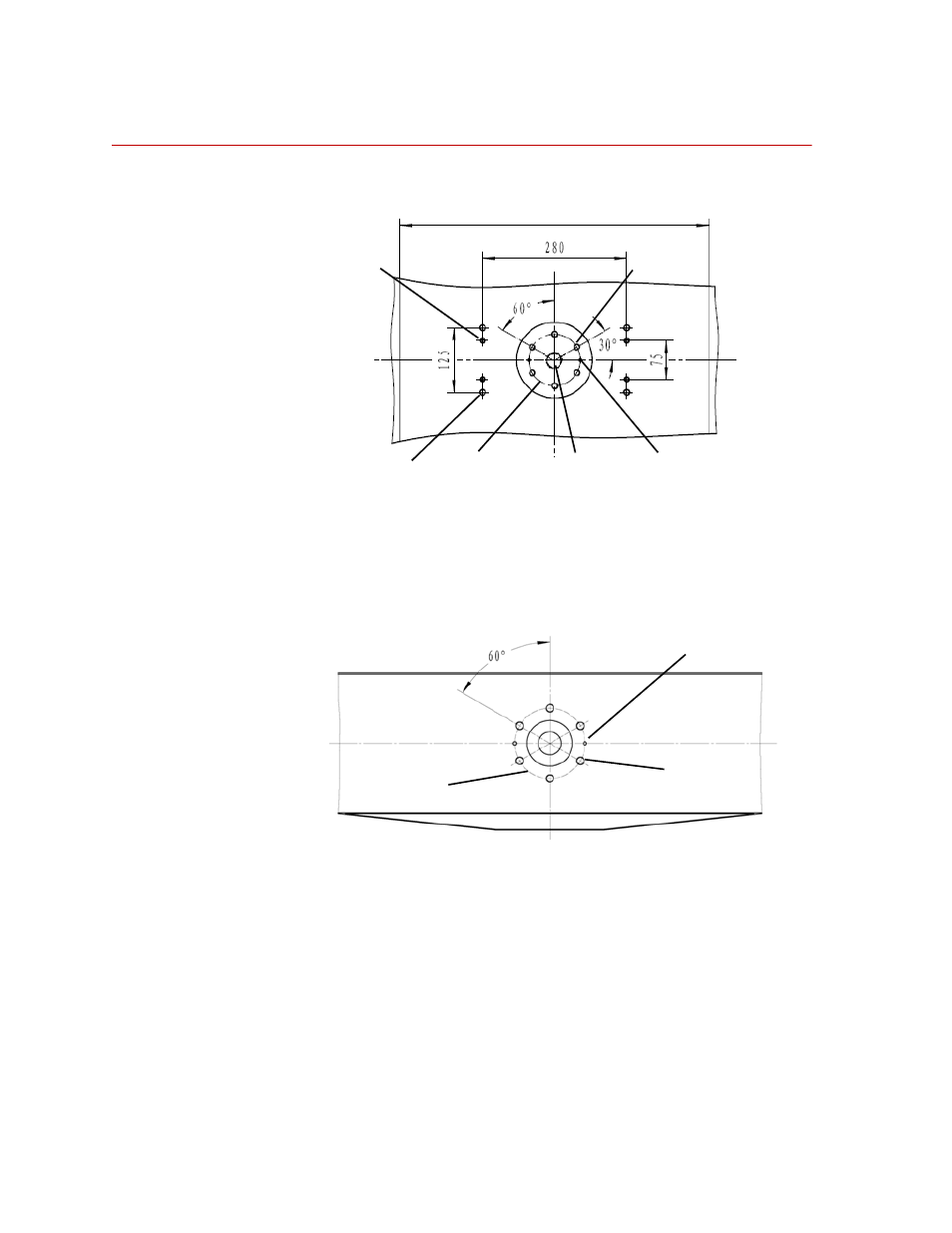

Размеры для крепления балки основания для модели C45
Горизонтальный зазор 600
Глубина Φ5x10
Отверстие под штифт для
ориентации
(2x)
M12-7H(6x)
Глубина 30
M12-7H(4x)
Глубина 30
M10-7H(4x)
Глубина 30
Φ80
M27-7H
Сквозная
Крепление верха траверсы для модели C45
Глубина Φ5x10
Отверстие под штифт для
ориентации
(2x)
M12-7H(6x)
Глубина 30
Φ100
