Прокладка кабелей
Инструкция по эксплуатации MTS Criterion™ серии 40 Установка 55
Прокладка кабелей
При подключении кабелей следует соблюдать осторожность. Убедитесь,
что используются нужные кабели, и что все соединения защищены.
После окончания подключения дважды проверьте все, чтобы убедиться,
что все компоненты правильно соединены.
Для поддержания соответствия по электромагнитным помехам
и обеспечения оптимальной производительности MTS рекомендует
заказчвать все кабели системы в MTS. Кабели должны прокладываться
таким образом, чтобы они были защищены от ситуаций, которые могут
бызвать повреждение кабелей.
Внутри машины имеется опасное напряжение.
Подключение кабелей под напряжением может вызвать повреждение
оборудования.
Перед подключением кабелей убедитесь, что питание отключено.

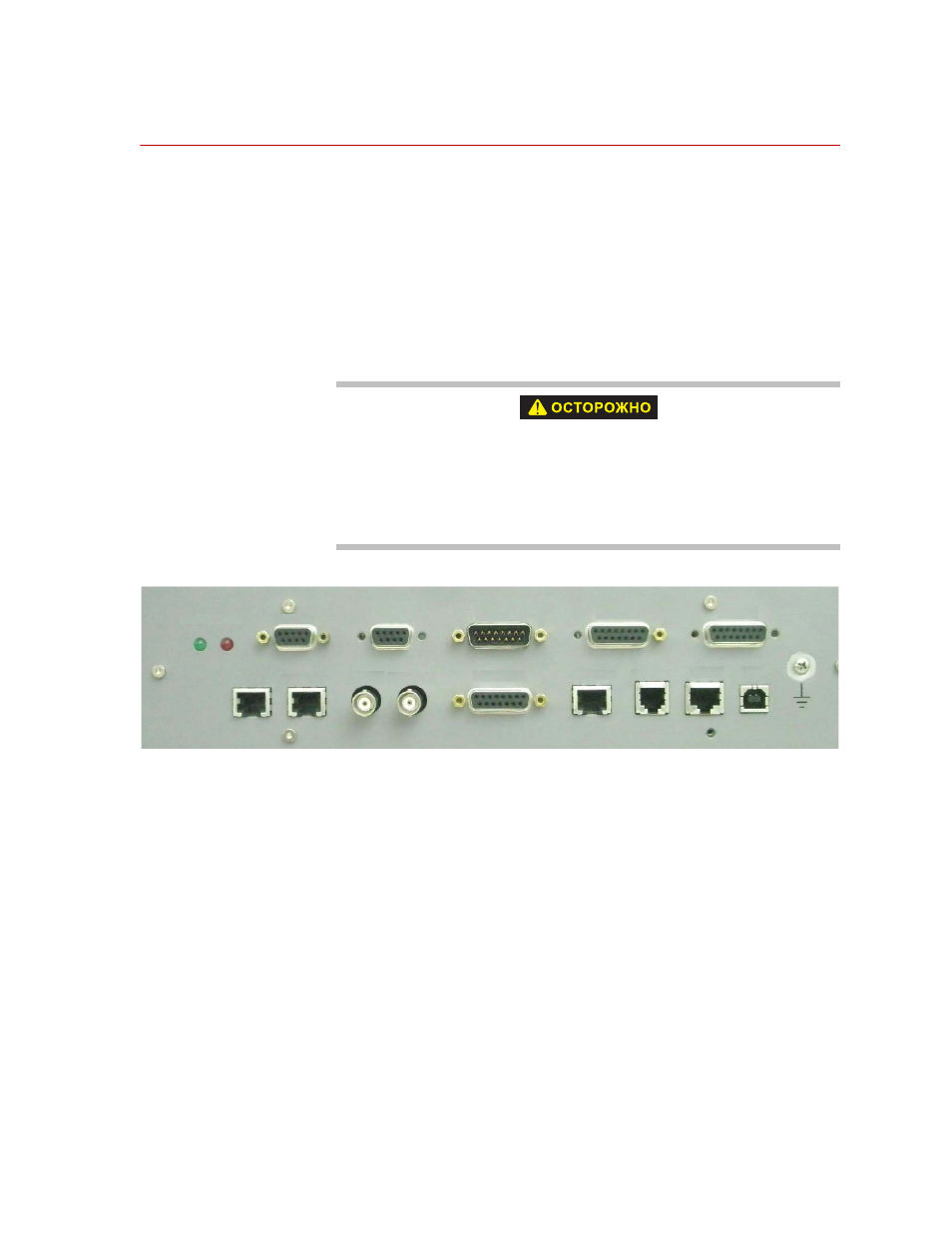

Разъемы
контроллера
J1 USB
Это стандартный разъем USB 2.0, в который вставляется разъем кабеля
USB-B, он служит для подключения к компьютеру. Он обеспечивает
коммуникационный интерфейс между программным обеспечением
ПК для испытаний и контроллером. Он используется для програмного
изменения настроек контроллера и получения данных с контроллера.
J1 USB
J2 Ручной пульт
управления J3 Взаимная
блокировка
J4 Кодировщик J5 Цифровой ввод-вывод
J7 Монитор 1 J6 Монитор 2
J9 Состояние
пост. тока J8 Состояние
пост. тока
Питание в норме Неисправность J10 Вспом. питание 1
J11 Ограждение
J12 Цифровой ввод-вывод
Система Insight
J13 Цифровой ввод-вывод
Пользователь J14 Аварийное отключение
