Инструкция по эксплуатации MTS Гидроцилиндры серии 248
Страница 36
Гидроцилиндр серии 248. Информация о продукте

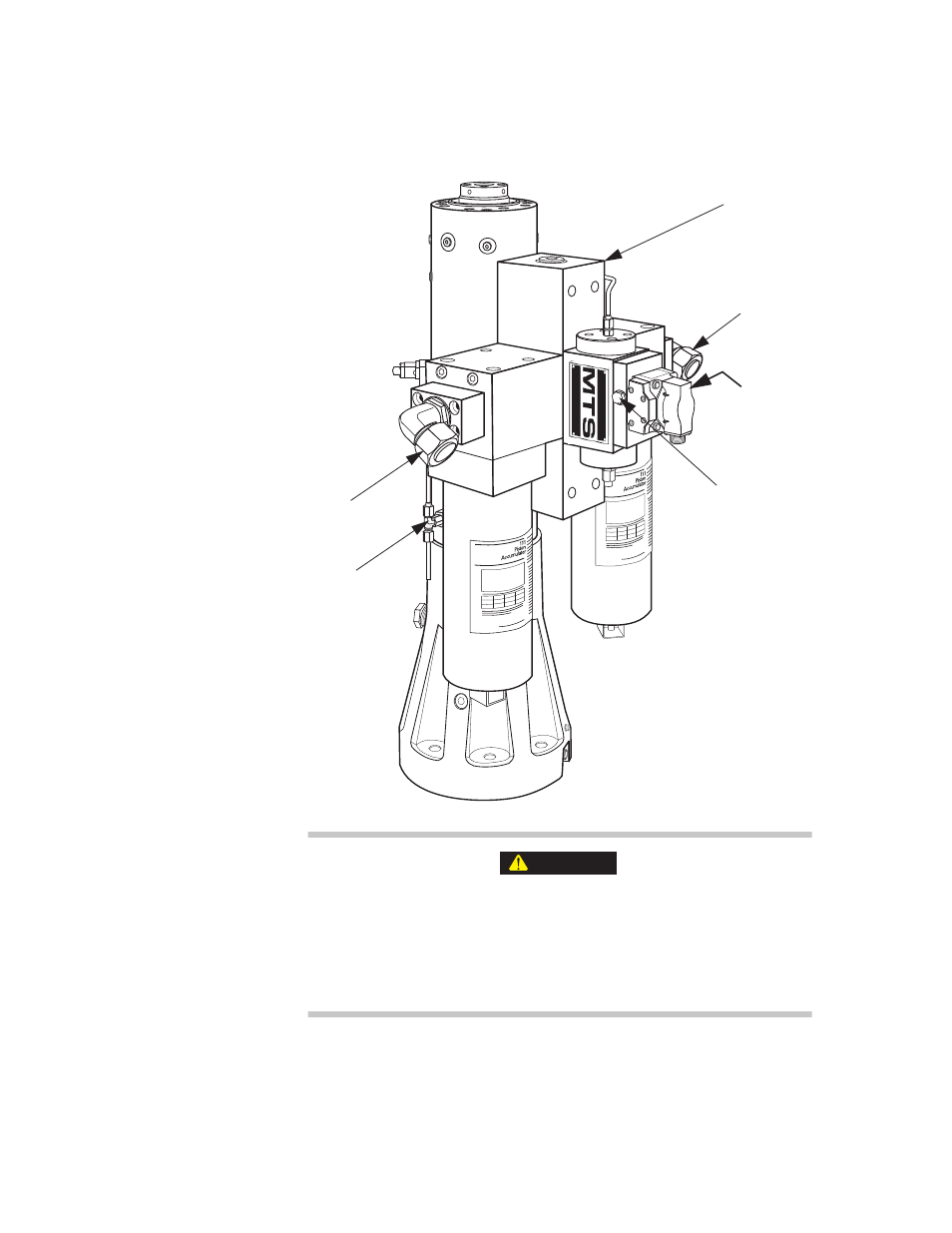

Как подсоединить гидравлику к гидроцилиндру
Установка
давления отмечен как PP. Информация по установке сервоклапана
приведена в его руководстве.
Гидравличесике порты
находятся на
гидравлическом блоке.
Каждый порт имеет
маркировку.
P = Давление (Pressure)
R = Обратная (Return)
D = Дренажная (Drain)
PP = Пилотное давление
(Pilot Pressure)
PR = Обратное пилотное
давление (Pilot Pressure
Return)
Точное расположение
портов отличается на
разных моделя.
Не используйте низкосортные гидравлические жидкости.
Использование жидкостей, отличающихся от рекомендованных MTS,
может привести к выходу из строя компонентов и/или системы.
Необходимо использовать только гидравлическую жидкость Mobil DTE 25
или Shell Tellus 46.
m
m
m
m
P
PP
Гидравличес
кий блок
Порт
пилотного
давления в
линии (опция)
Порт
пилотного
давления в
обратной
линии (опция)
Обратный порт
Порт
давления
Дренажное
отверстие
ВНИМАНИЕ
36
