Гидроцилиндр серии 248. Информация о продукте
Как установить оснастку на гидроцилиндре
Установка
Как установить оснастку на гидроцилиндре
Оснастка может монтироваться на основании, штоке поршня
гидроцилиндра или на верхней крышке.
Гидроцилиндр имеет верхнюю торцевую крышку и основание, в котором
есть от четырех до восьми резьбовых монтажных отверстий.
Основание также имеет центральное резьбовое отверстие, которое может
использоваться для крепления принадлежностей для крепления шарнира.
Шток поршня также имеет центральное резьбовое отверстие. Это
монтажное отверстие обычно используется для крепления
принадлежностей, для крепления шарнира или оснастки для закрепления
образца (захват встряхивателя или вибростол) на гидроцилиндре.
Примечание: Более подробная информация об установке и использовании
шарниров с гидроцилиндром приведена в руководстве по шарнирам серии
249 (Номенклатурный номер MTS 011-775-600).
См. соответствующую таблицу с техническими характеристиками, где
приведена информация о монтажных отверстиях, схеме отверстий и
параметрах резьбы.

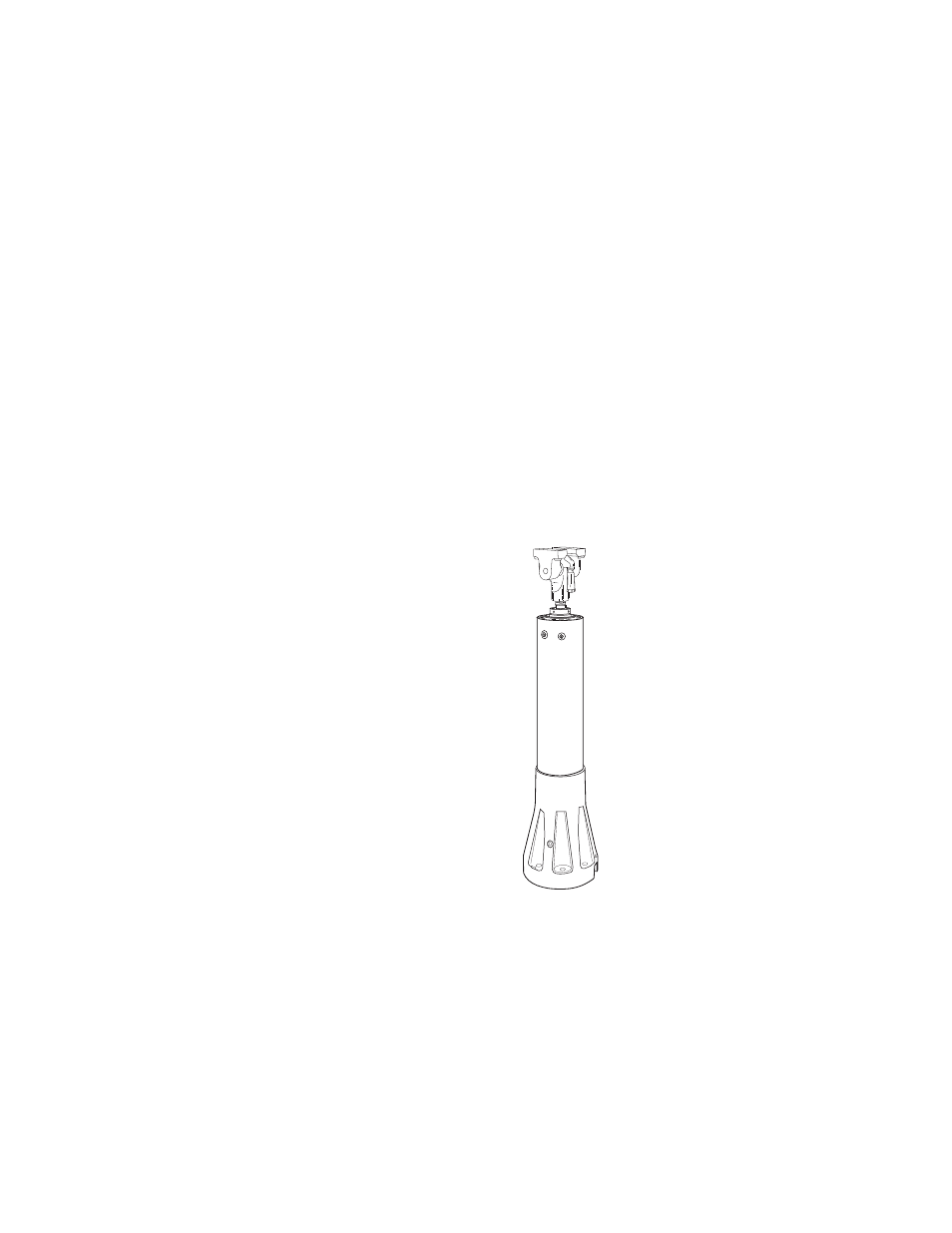

Гидроцилиндр с установленным шарниром
