25.2 Разъем шины RS485
При специальном заказе шкаф может быть оборудован на заводе вместо разъема RS232C
разъемом RS485. Это позволит использовать несколько шкафов (до 16) с ПК, с соединением их
двухпроводным кабелем. Это осуществляется с помощью программного обеспечения „Celsius
2007“. В шкафу для этого в подменю SETUP, пункте меню ADDRESS\адрес задать однозначный
адрес по которому ПК определяет шкаф.
Стандартная установка ADDRESS0/адрес0. По нему ПК определяет тепловой шкаф и
программирует его.
ПК должен поэтому быть оборудован либо интерфейсом RS485, либо преобразователем RS232/
RS485. Соединение проводами в зависимости от местонахождения выполняется экранированным
кабелем индивидуально. Максимальная полная длина не должна превышать 150 м.
Максимально к RS-485-шине можно подсоединить 16 устройств.
На последнем устройстве должно быть подключено сопротивление-заглушка 22 Ом.

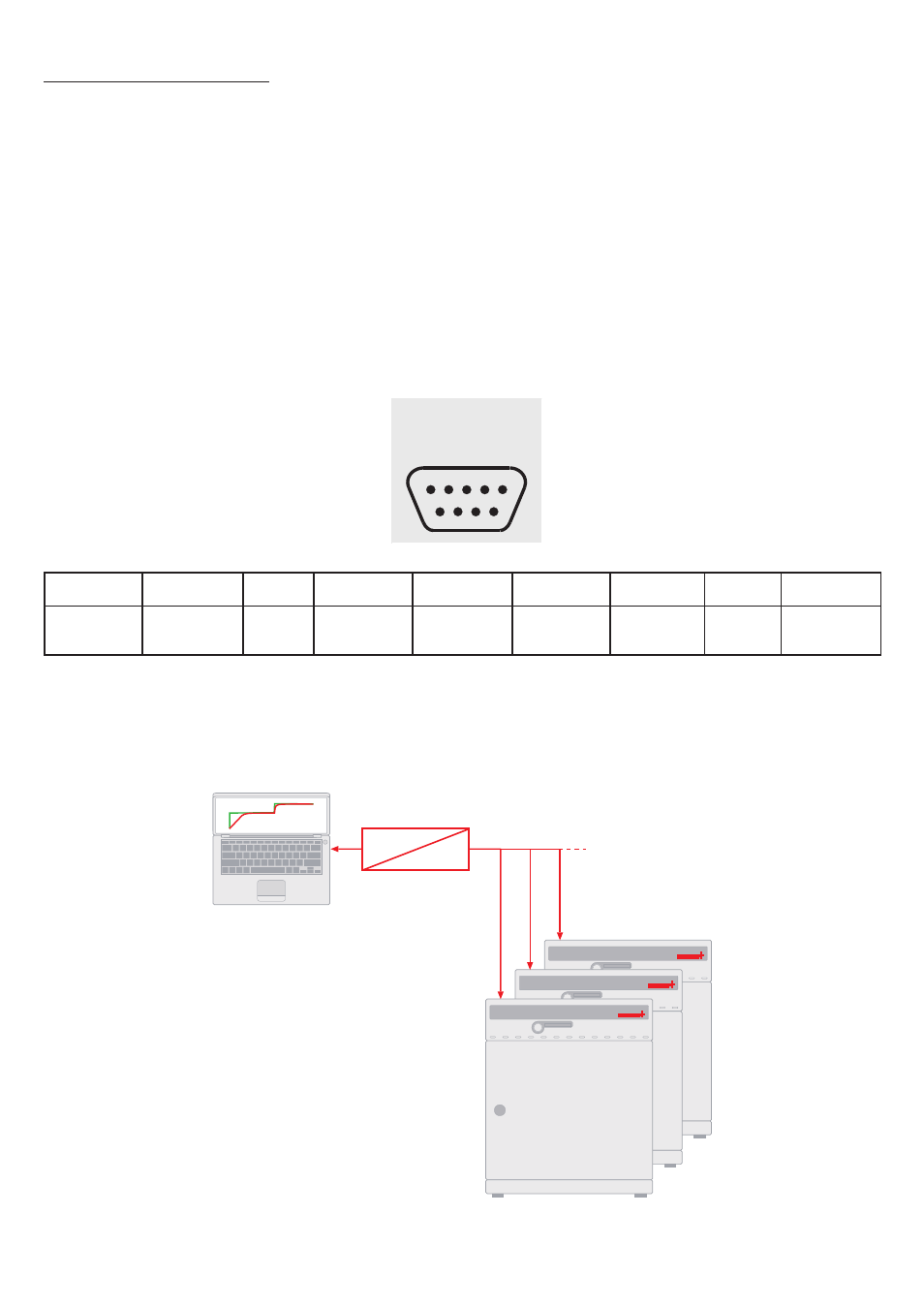

RS 485
1 2 3 4 5
6 9 8 7
1 2 3 4 5 6 7 8 9
свободен свободен A свободен свободен свободен свободен B свободен
RS485
RS232
Преобразователь
9-полюсный
последовательный
