24.2 Калибровка давления (Вакуум)
Настройка регулятора устройства для трех выбранных точек давления Пользователем:
CAL.1 Настройка температуры при низком вакууме
CAL.2 Настройка температуры при среднем вакууме
CAL.3 Настройка температуры при высоком вакууме
Для каждой выбранной точки настройки может быть выбрано как положительной значение
коррекции, так и отрицательное значение.
Общее руководство по калибровке:
В SETUP установите заданное значение давления и относящееся к нему значение 1.
корреции отклонения на 0 мбар.
Образцовым измерительным прибором измерьте отклонение в установившемся 2.
состоянии при выбранном давлении.
3. В SETUP установите значение коррекции отклонения. Если измеренное давление
низкое, то значение коррекции долно быть с положительным знаком.
Проведение контрольного измерения образцовым измерительным прибором. 4.
Процедура может быть проведена для не более трех точек коррекции. 5.
Пример: Необходимо откорректировать отклонение давления для загружаемых предметов при 500 mB.
1. Настройку давления CAL.2 в SETUP установите на 500 мбар и относящееся к нему
значение коррекции отклонения установите на 0 мбар.
2. Образцовым измерительным прибором в нормальном режиме при установленном
заданном давлении 500 мбар измерено значение 497 мбар.
3. Значение коррекции отклонения в SETUP для CAL.2 установите на -3 мбар.
4. Образцовый измерительный прибор после процедуры настройки должен показать 500 мбар.
5. С помощью CAL.1 можно запрограммировать настойку давления ниже
CAL.2, а с CAL.3. – выше CAL.2.

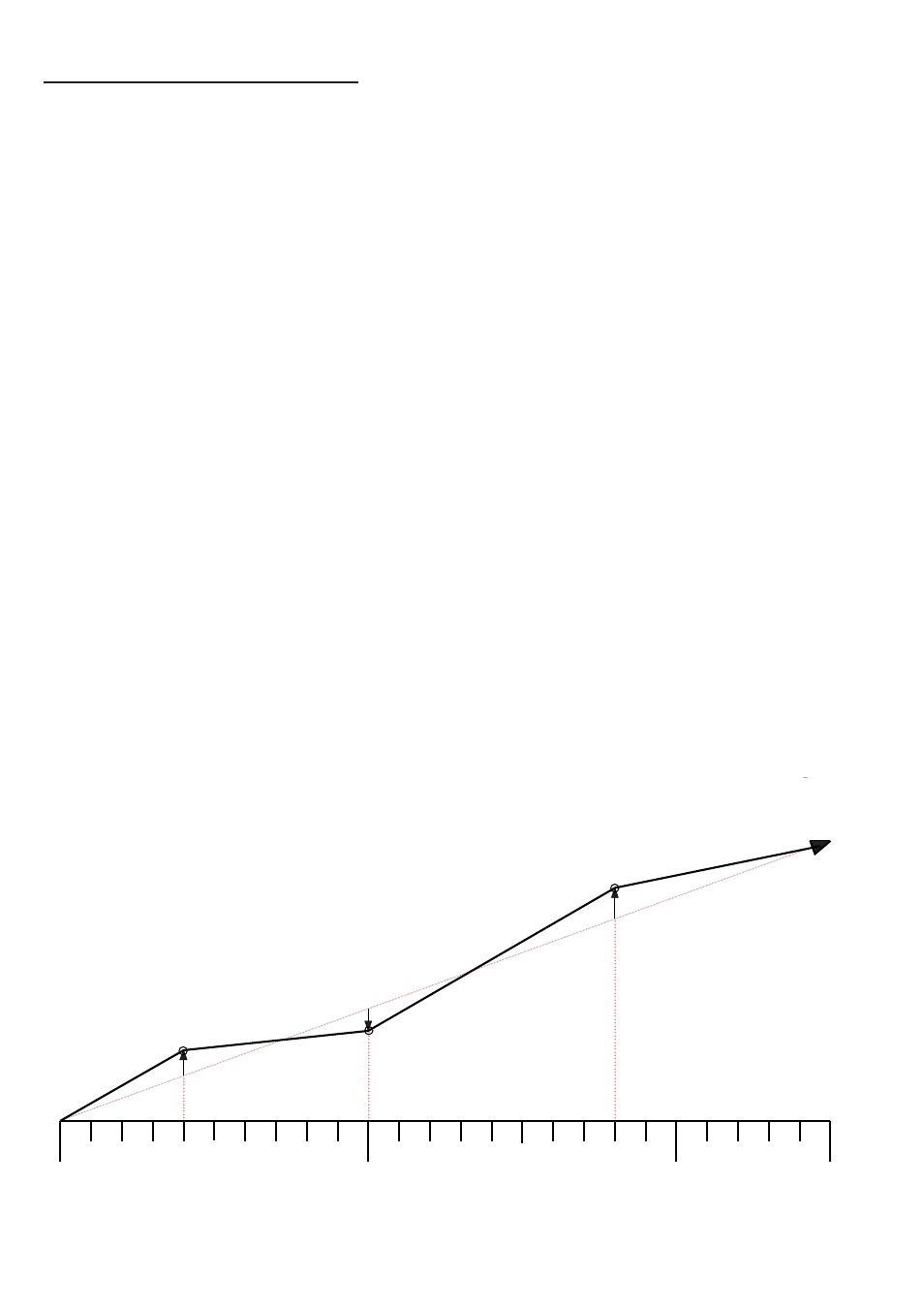

CAL 1
+5mB
CAL 3
+8mB
CAL 2
-3mB
werkseitige
Kalibrierung
900mB
500mB 0mB
200mB
