25 Интерфейс связи для ПК
25.1 Интерфейс связи RS232C для ПК
Шкаф серийно оборудован последовательным интерфейсом передачи данных RS232C по DIN
12900-1. С помощью этого интерфейса с ПК можно шкафом управлять и протоколировать. Это
реализуется программой „Celsius 2007“.
В шкафу дополнительно в подменю SETUP, пункте меню ADDRESS/адрес должен быть размещен
однозначный адрес устройства, через который ПС связан с шкафом. Стандартная установка
ADDRESS0/адрес0.
С помощью него тепловой шкаф может быть выбран ПК и запрограммирован.
Если ПК через интерфейс RS232C управляет несколькими шкафами, то для каждого шкафа
требуется отдельный интерфейс на ПК, а также собственный кабель.
Максимальная длина кабеля до 15 м.
Для соединения устройства с ПК на задней стенке корпуса находится 9-типолюсный разъем.
Шкаф подключается к ПК экранированным кабелем. Экран должен быть соединен с корпусом
разъема. Если последовательный интерфейс не используется, то установите заглушку (имеется
в поставке).

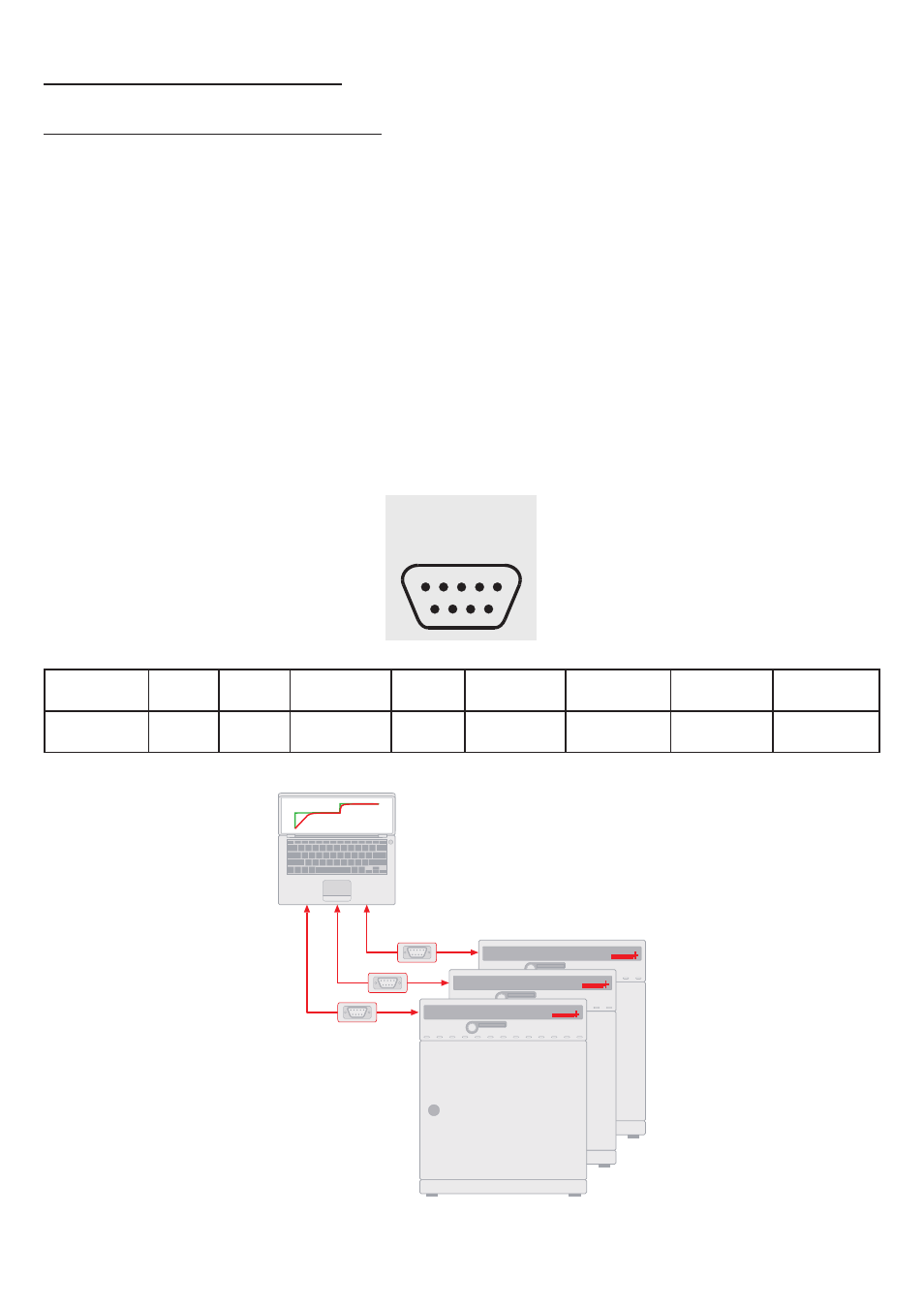

RS 232-C
1 2 3 4 5
6 9 8 7
1 2 3 4 5 6 7 8 9
свободен RXD TXD свободен GND свободен свободен свободен свободен
9-полюсный
последовательный
