Первичный ввод в эксплуатацию – Инструкция по эксплуатации Leica Biosystems ASP6025
Страница 60
58
Руководство по эксплуатации V 2.2 RevI – 08/2013
66
67
68
69

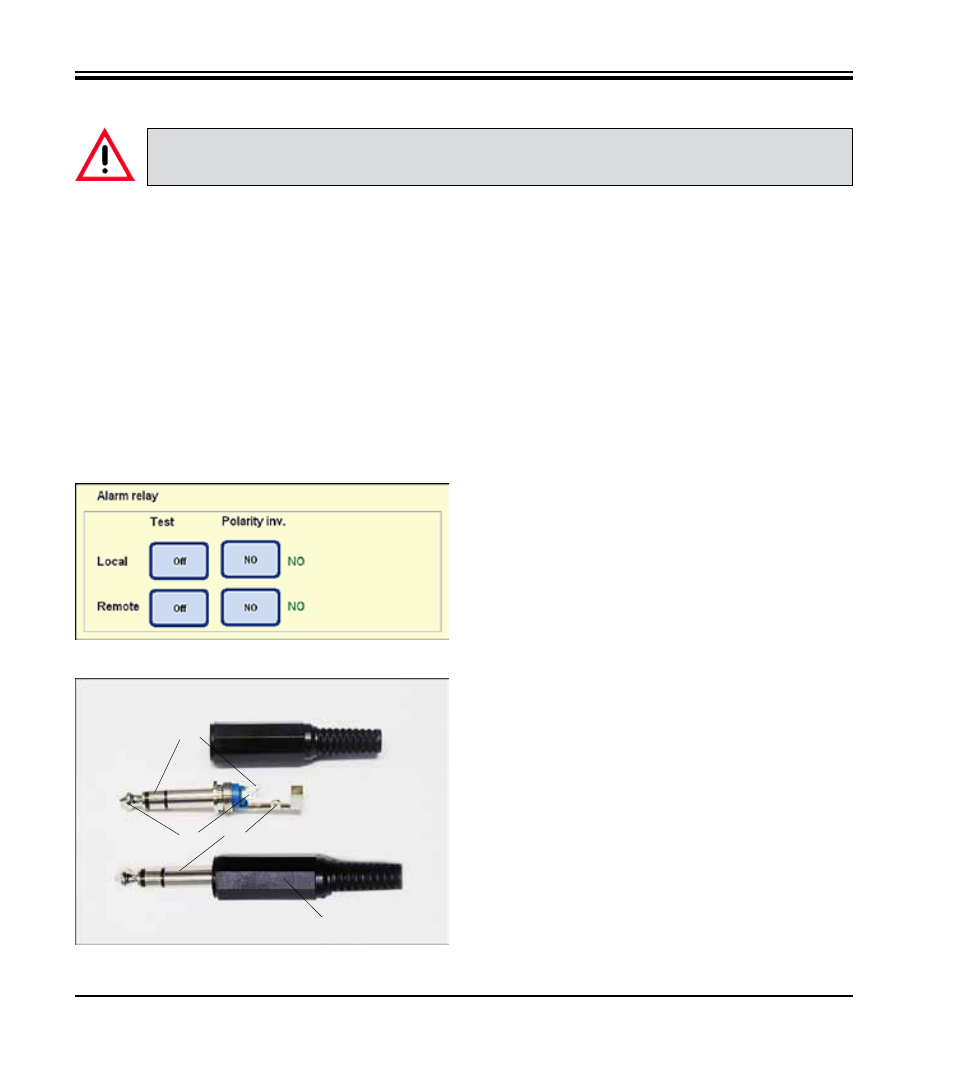

Рис. 63
Подключите систему локальной или дистанционной сигна-
лизации с помощью прилагаемого 3-контактного штекера
типа "джек" (66) (Ø 6,3 мм) к предусмотренным гнёздам
(32, 33 на
рис. 3
).
Якорь сигнального реле в рабочем состоянии всегда при-
тянут, при срабатывании сигнализации он освобождается.
Это означает, что сигнализация будет срабатывать, помимо
прочего, при отключении ASP6025 от питания (например,
при сбоях в электросети).
Подключение локальной и дистанционной сигнализации
Любая сигнализация подключается к штекеру (66) следую-
щим образом (
рис. 63
):
Общий провод:
2. кольцо (69)
Нормально замкнутый (внутренний контакт): 1 кольцо (67)
Нормально разомкнутый (внешний контакт): кончик (68)
Рис. 62
Устройства локальной и дистанционной сигнализации
подключаются 3-контактным штекером типа "джек".
Сигнальным является центральный контакт (68) штекера
"мини-джек". В зависимости от конфигурации полярности
внутренний или внешний контакт штекера замыкается
с центральным контактом, что вызывает срабатывание
сигнализации.
Возможно конфигурирование (обратное переключение)
полярности для двух этих выходов.
В меню SYSTEM SETUP в поле POLARITY INV. можно на-
строить кнопку NO или NC таким образом, чтобы сигнал
передавался правильно.
(см.
главу 5.1.2
)
Система сигнализации, подключённая к прибору, должна
иметь следующие максимальные характеристики:
При 30 В= макс. 1 A
При 120 В~ макс. 0,25 A
4.
Первичный ввод в эксплуатацию
Локальная сигнализация:
гнездо (32)
Дистанционная сигнализация: гнездо (33)
Обязательно должна быть подключена внешняя сигнальная система (локальная или дистанционная),
чтобы при неправильной работе можно было избежать повреждения или потери образцов тканей.
