Страница 38: Первичный ввод в эксплуатацию
36
Руководство по эксплуатации V 2.2 RevI – 08/2013
4.3 Установка шланга для внешней вытяжки
(опция)
Прибор подготовлен на заводе для подключе-
ния к внешнему вентиляционному устройству.
В комплект поставки входит "Набор фланцев для
внешней вентиляции".
Прибор должен быть установлен таким образом,
чтобы вентиляционный шланг мог быть соединён
с внешним вентиляционным устройством.
Даже если прибор подключён
к внешнему вентиляционному
устройству, не следует снимать
установленный фильтр с активиро-
ванным углём.

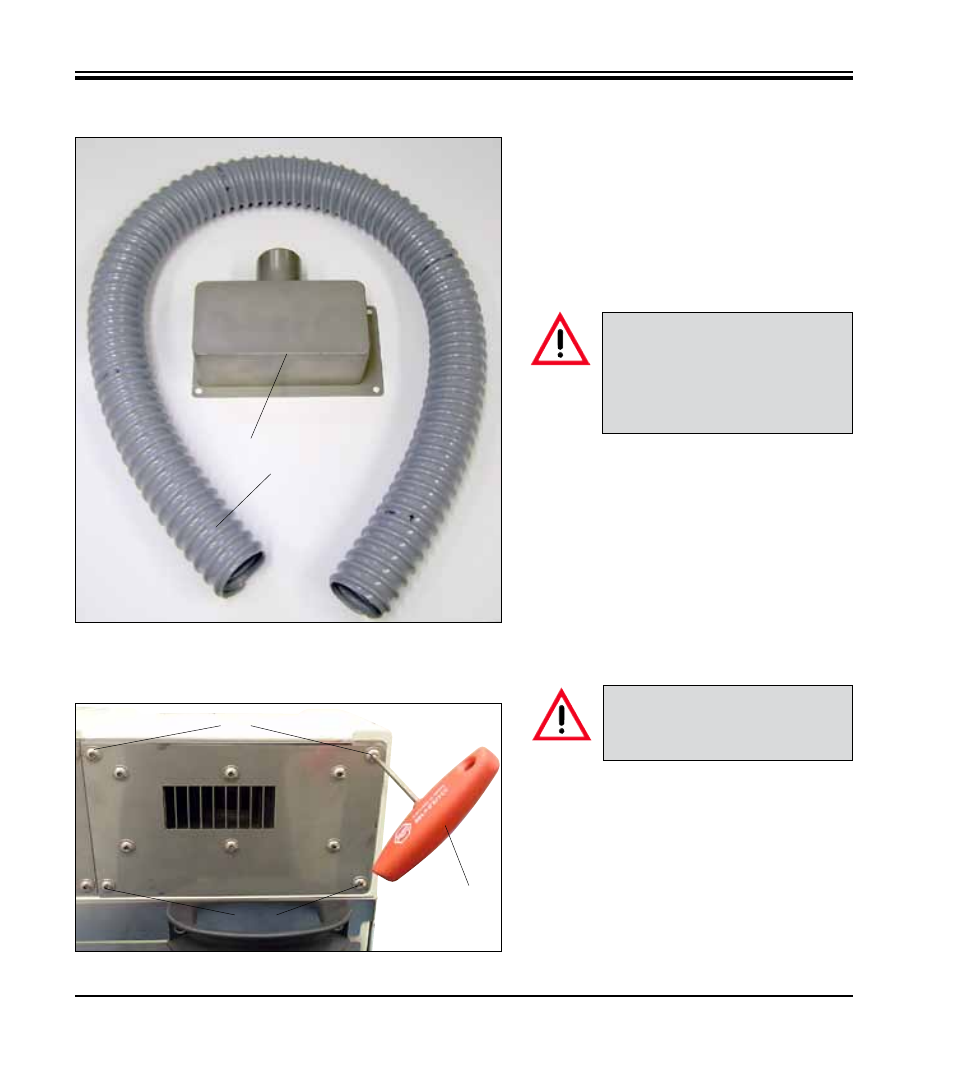

Набор фланцев (
рис. 21
) состоит из вентиляцион-
ного шланга (74) (Ø = 50 мм) и вентиляционного
фланца (75).
Сначала следует установить вентиляционный фла-
нец. Для этого:
• С помощью ключа для болтов с внутренним
шестигранником SW3 (76) ослабьте и выверните
четыре болта с внутренним шестигранником
(77) на задней стороне прибора (
рис. 22
).
ЗАПРЕЩАЕТСЯ ослаблять другие
болты! В противном случае воз-
можно повреждение прибора.
• При этом следите за тем, чтобы пластина венти-
лятора (78) не была снята, пластина ДОЛЖНА
оставаться под фланцем.
Рис. 21
Рис. 22
75
74
76
77
77
78
4.
Первичный ввод в эксплуатацию
