37

Leica ASP6025

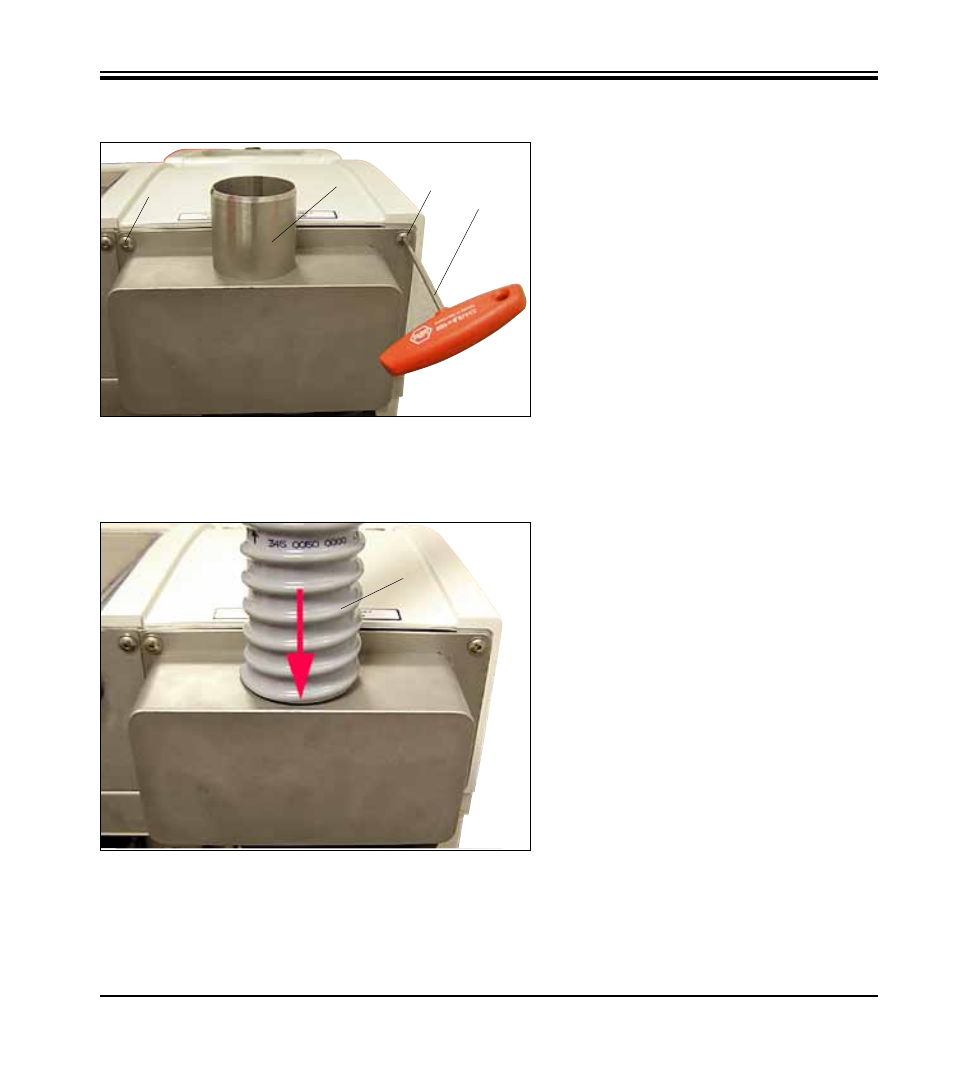

• Насадите вентиляционный фланец (75) на

пластину вентилятора (78 на

рис. 22

) и закре-

пите теми же болтами, которые удерживают
пластину.

• Сначала наживите все четыре болта (77), а

затем с помощью ключа для болтов с вну-
тренним шестигранником SW 3 (76) затяните
их в перекрёстном порядке с моментом
0,5 Н·м (

рис. 22, 23

). При этом следите за тем,

чтобы пластина вентилятора и фланец наложи-
лись друг на друга заподлицо.

Установка шланга для внешней вытяжки

(продолжение)

Рис. 23

Рис. 24

• Теперь наденьте вентиляционный шланг (74)

одним концом на направленную вверх трубку
(79,

рис. 23

) фланца и надвиньте до упора вниз

(

рис. 24)

.

• Затем соедините другой конец вентиляци-

онного шланга с внешним вентиляционным
устройством.

75

76

79

77

77

74

4. Первичный ввод в эксплуатацию
