95-3546
28

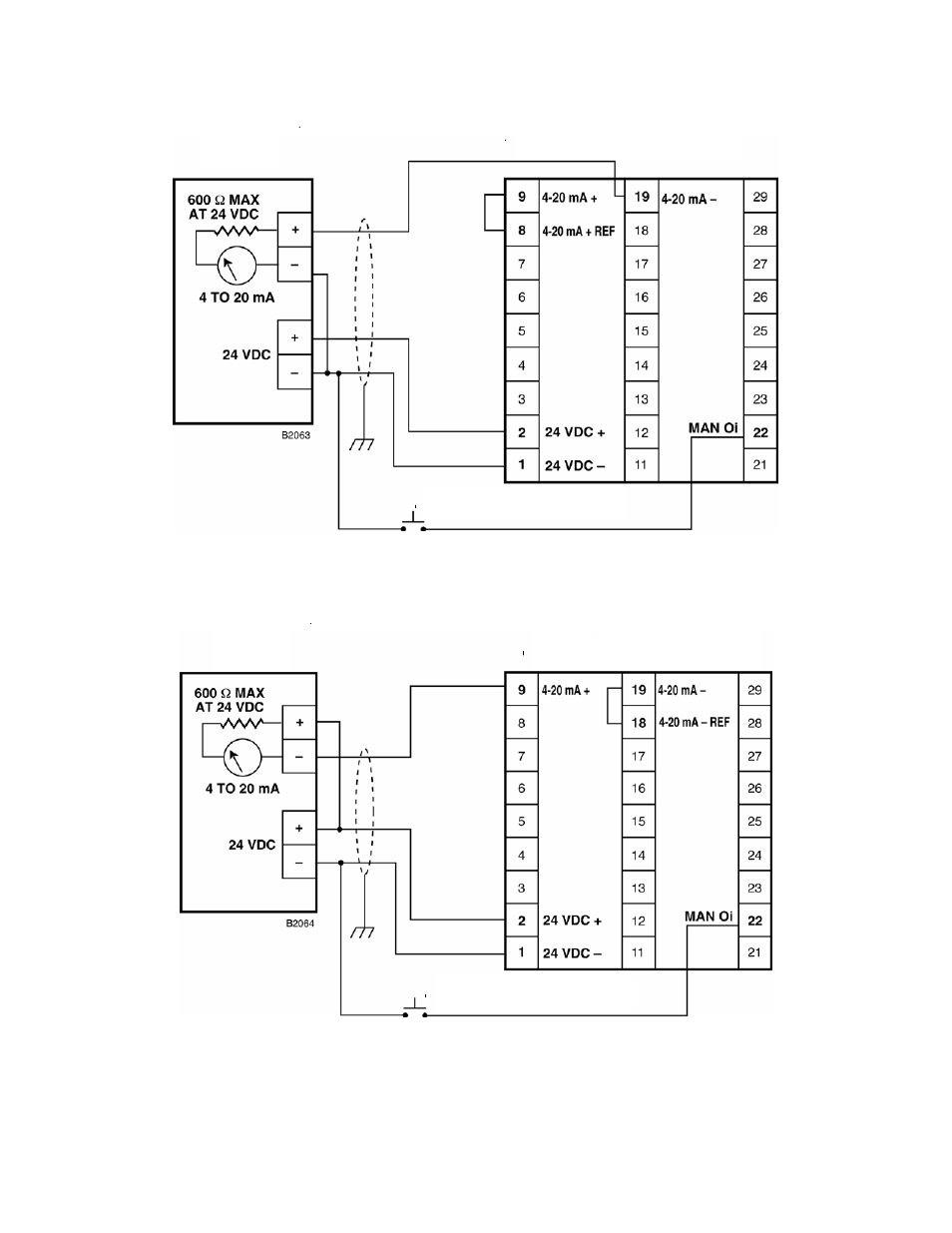

Рис. 11. Схема подключения извещателя с неизолированным выходом 0-20 мА
(извещатель в качестве источника тока).
Рис. 12. Схема подключения извещателя с неизолированным выходом 0-20 мА
(извещатель в качестве потребителя тока).
ПЛК
Извещатель Х5200
Извещатель Х5200
Ручное тестирование
o
i
1
Ручное тестирование
o
i
1
Извещатель Х2200
Ручное тестирование ОН
3
ПЛК
